COFFRET POMPE 854106 &
Code 817064
Pompe vendue avec son kit d'accessoires
Supporte une eau chargée de particules solides et matières fibreuses
Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
COFFRET POMPE 854106 &
KIT ACCESSOIRES 817115
Réf. 817064
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Tableau technique
Tour/min :
1450
Tension :
380 V
DNR :
150
Modèle :
PTS 150
Couplage :
Etoile
Hauteur :
955 mm
Largeur :
568 mm
Poids :
229 kg
Pompe RENSON utilisée :
854106
Débit max :
7200 l/min
Granulométrie max :
40 mm
HMT max :
17,90 mètres
Ampérage :
36 A
Puissance :
18,50 kW
Longueur :
454
Taux de matière sèche max :
9 %
Type de roue :
Couteau contre couteau
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB

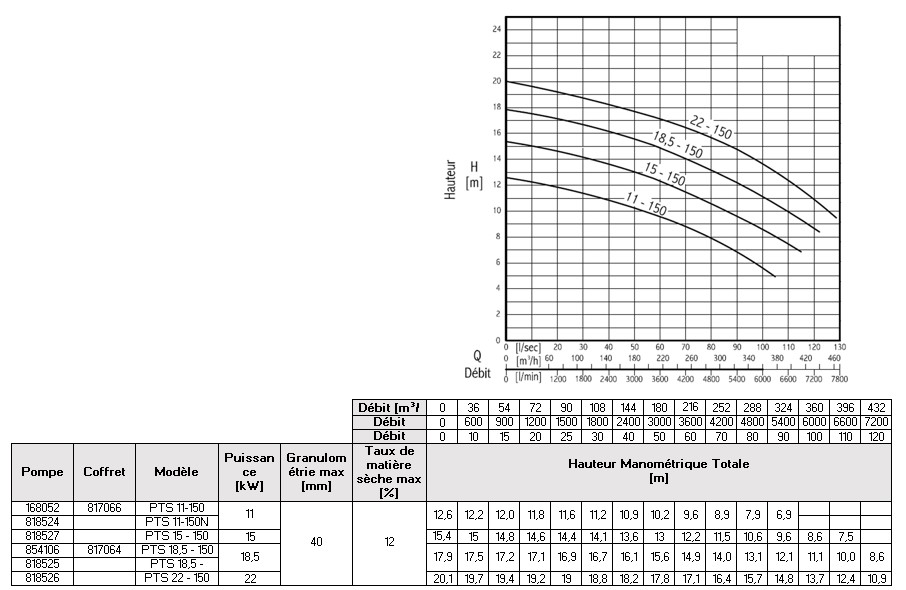

Courbe
Format JPG | 119.67 Kb
Notice
Format PDF | 1.28 Mb

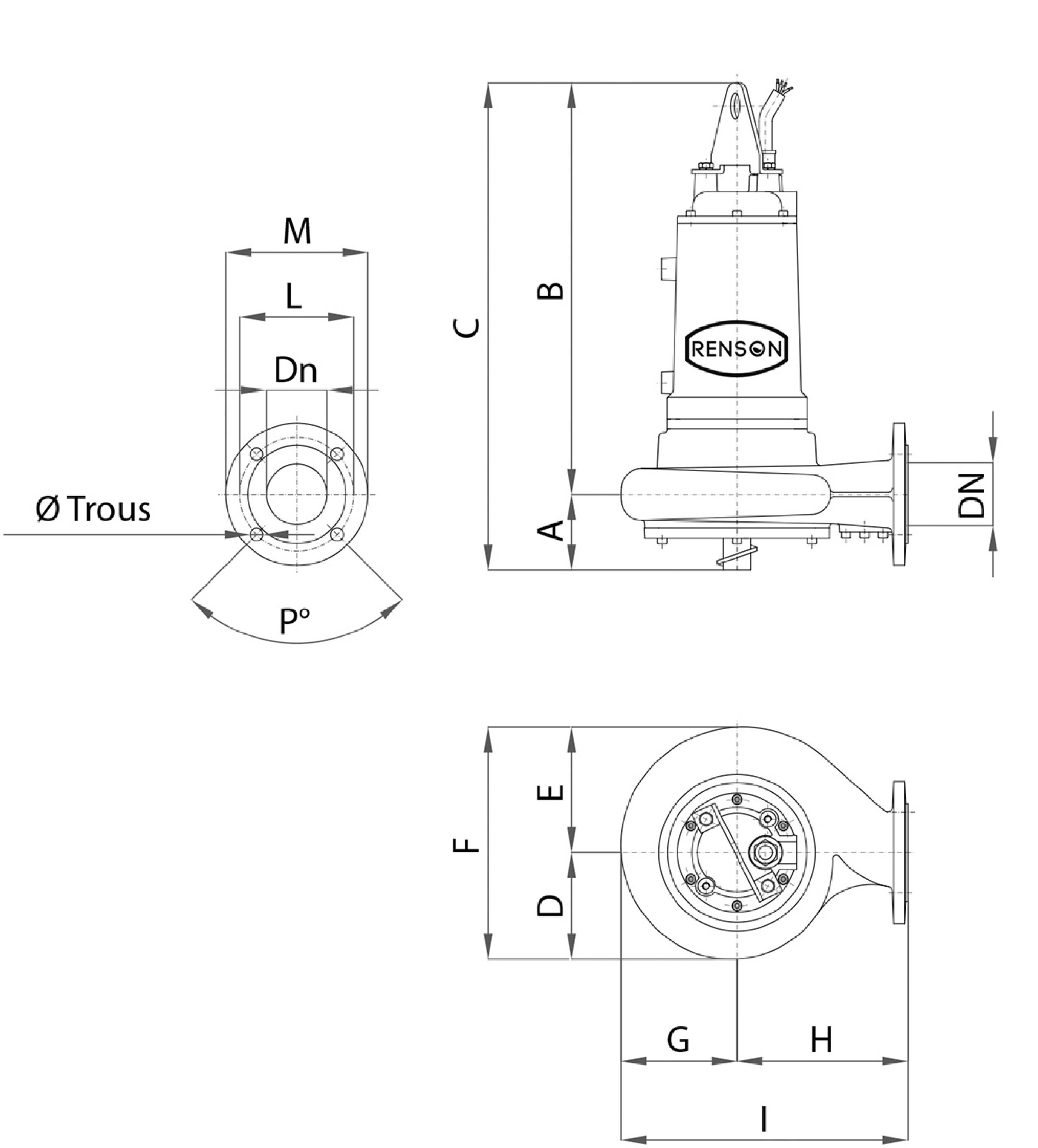

Plan d'encombrement
Format JPG | 904.33 Kb
Avantages produits
A quoi ça sert ?
Relever des eaux chargées dans des applications agricoles (lisier, …)
Application : Elevage
Avantages :
Relever des eaux chargées dans des applications agricoles (lisier, …)
Application : Elevage
Avantages :
Pompe vendue avec son kit d'accessoires
Supporte une eau chargée de particules solides et matières fibreuses
Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
Hauteur de refoulement importante
Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)
POMPE DE RELEVAGE TRIPHASEE COUTEAU CONTRE COUTEAU 18,5KW DN150 (code 854106) VENDUE AVEC SON KIT ACCESSOIRES (code 817115)
Rappel de la composition du kit :
484165 COLLIER DE SERRAGE TOURILLON W1 ACIER ZINGUE Ø 149
Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)
POMPE DE RELEVAGE TRIPHASEE COUTEAU CONTRE COUTEAU 18,5KW DN150 (code 854106) VENDUE AVEC SON KIT ACCESSOIRES (code 817115)
Rappel de la composition du kit :
484165 COLLIER DE SERRAGE TOURILLON W1 ACIER ZINGUE Ø 149
161 x 2
162229 5 METRES DE TUYAU LISIER Ø 150
105172 KIT DE RACCORDEMENT DROIT ROND/CANNELE GALVA Ø 150 RAC JOINT VIS ECR
854611 CHASSIS DE SOUTIEN GALVA HORIZONTAL POUR POMPE DN150
817218 ARMOIRE DE COMMANDE 18,5 KW DEMARR. PROGRESSIF V.2020
811133 SONDE DE NIVEAU A LISIER
162229 5 METRES DE TUYAU LISIER Ø 150
105172 KIT DE RACCORDEMENT DROIT ROND/CANNELE GALVA Ø 150 RAC JOINT VIS ECR
854611 CHASSIS DE SOUTIEN GALVA HORIZONTAL POUR POMPE DN150
817218 ARMOIRE DE COMMANDE 18,5 KW DEMARR. PROGRESSIF V.2020
811133 SONDE DE NIVEAU A LISIER
Description technique
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Granulométrie maximum : 40 mm
> Taux de matière sèche maximum : 12%
> Plage de pH du liquide pompé : 5÷12
> Profondeur d'immersion maximale : 20 mètres
> DNR : 6" / DN150
> Hauteur de refoulement maximale : 17,9 mètres
Caractéristiques techniques :
Construction
Pompe dilacératrice en fonte
Couteaux en acier au chrome vanadium facilement interchangeables
Arbre moteur en acier inoxydable
Garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
Livré avec 10 mètes de câble
Moteur
Triphasé, bobinage 380V - 50 Hz
Rotor à cage d'écureuil
3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
Vitesse de rotation : 1 450 tours / minute
Indice de protection IP68 - classe F
Plage de fonctionnement
Pour HMT 22 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 6 mètres = débit de 340 m3/h ; 5 500 l/min
Consulter la courbe pour plus d'informations

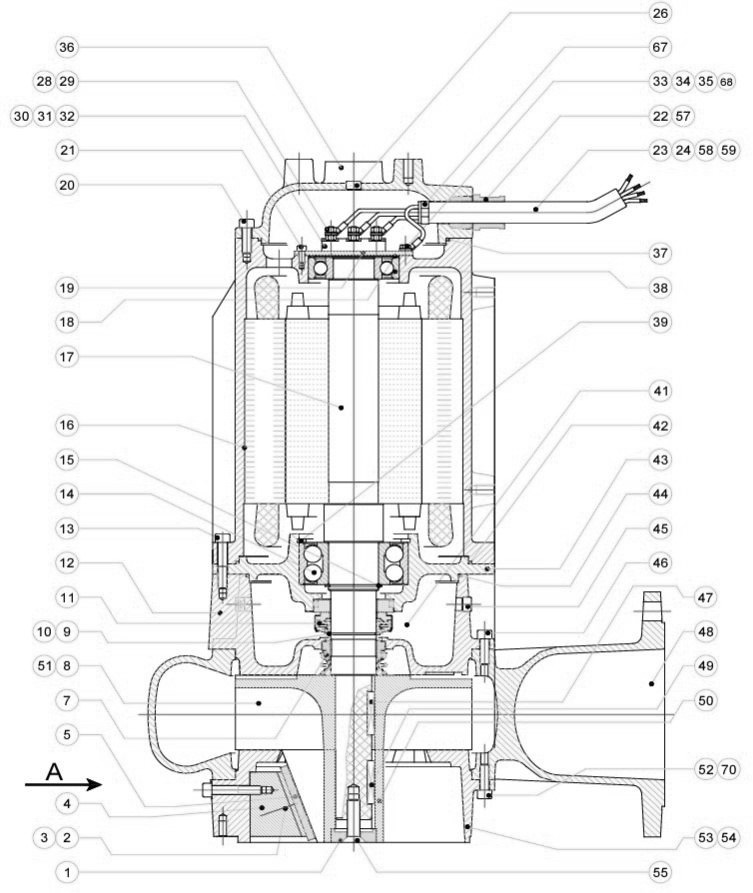

Vues éclatées
Repère
Code
Stock
Libellé
01
Sur commande
RONDELLE POUR PTS-150
04
En stock
SUPPORT DE LAME
05
En stock
LAME
07
En stock
GARNITURE MECANIQUE DE PPE PTCM60/150
09
En stock
CIRCLIP EXTÉRIEUR Ø50x2 C70 DIN471
10
Sur commande
JOINT D'ETANCHEITE
11
En stock
GARNITURE MECANIQUE SUP. POUR PTS 11 15 18,5 KW
12
Sur commande
SUPPORT MOTEUR PTS 150
14
En stock
ROULEMENT A CONTACT OBLIQUE 3311 2Z
15
Sur commande
CIRCLIP EXTÉRIEUR Ø55x2 C70 DIN471
16
Sur commande
STATOR POUR PTS 18,5/150 ET TBM 18,5/4
17
Sur commande
ROTOR POUR PPE 854106
18
Sur commande
RONDELLE RESSORT 99.8x82x0.9 HAUTEUR 4 HAUTE RESISANCE
19
Sur commande
PLAQUE BORNIER
22
En stock
PRESSE ETOUPE POUR MALAXEUR 18,5KW
23
En stock
METRE DE CABLE ELECTRIQUE POUR PTS ET TBM 11-15-18,5 KW
24
Sur commande
COSSE RONDE POUR MALAXEUR 18KW
26
Sur commande
BOUCHON N°47 POUR PPE PTS5,5-100
30
En stock
BORNIER
35
Sur commande
BORNIER
36
Sur commande
COUVERCLE MOTEUR HORIZONTAL PTS ET TBM 11 15 18,5
37
En stock
JOINT O-RING
38
En stock
ROULEMENT 6309 2Z C3
39
Sur commande
CIRCLIP INTÉRIEUR Ø120x4 C70 DIN472
41
Sur commande
HUILE OBI 13
42
En stock
JOINT O-RING D247,24 X 3,53 EN NBR DE POMPE PTCM60/150-3
43
Sur commande
PALIER DE SUPPORT
01
Sur commande
320402
RONDELLE POUR PTS-150
04
En stock
320405
SUPPORT DE LAME
05
En stock
320406
LAME
07
En stock
112637
GARNITURE MECANIQUE DE PPE PTCM60/150
09
En stock
320361
CIRCLIP EXTÉRIEUR Ø50x2 C70 DIN471
10
Sur commande
320408
JOINT D'ETANCHEITE
11
En stock
320409
GARNITURE MECANIQUE SUP. POUR PTS 11 15 18,5 KW
12
Sur commande
320410
SUPPORT MOTEUR PTS 150
14
En stock
320267
ROULEMENT A CONTACT OBLIQUE 3311 2Z
15
Sur commande
320268
CIRCLIP EXTÉRIEUR Ø55x2 C70 DIN471
16
Sur commande
320399
STATOR POUR PTS 18,5/150 ET TBM 18,5/4
17
Sur commande
320423
ROTOR POUR PPE 854106
18
Sur commande
320273
RONDELLE RESSORT 99.8x82x0.9 HAUTEUR 4 HAUTE RESISANCE
19
Sur commande
320274
PLAQUE BORNIER
22
En stock
111415
PRESSE ETOUPE POUR MALAXEUR 18,5KW
23
En stock
320276
METRE DE CABLE ELECTRIQUE POUR PTS ET TBM 11-15-18,5 KW
24
Sur commande
111416
COSSE RONDE POUR MALAXEUR 18KW
26
Sur commande
555021
BOUCHON N°47 POUR PPE PTS5,5-100
30
En stock
320281
BORNIER
35
Sur commande
320286
BORNIER
36
Sur commande
320288
COUVERCLE MOTEUR HORIZONTAL PTS ET TBM 11 15 18,5
37
En stock
320393
JOINT O-RING
38
En stock
320290
ROULEMENT 6309 2Z C3
39
Sur commande
320291
CIRCLIP INTÉRIEUR Ø120x4 C70 DIN472
41
Sur commande
320208
HUILE OBI 13
42
En stock
112632
JOINT O-RING D247,24 X 3,53 EN NBR DE POMPE PTCM60/150-3
43
Sur commande
320292
PALIER DE SUPPORT
