POMPE DE RELEVAGE COUTEAUX
Code 102757
Supporte une eau chargée de particules solides et matières fibreuses
Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
POMPE DE RELEVAGE COUTEAUX
HORIZONTALE 380V 9KW DN100
Réf. 102757
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Tour/min :
1450
Tension :
380 V
DNR :
100
Modèle :
PTS 100
Couplage :
Etoile
Hauteur :
767 mm
Largeur :
436 mm
Poids :
133 kg
Débit max :
2400 l/min
Granulométrie max :
28 mm
HMT max :
16,10 mètres
Ampérage :
19,20 A
Puissance :
9 kW
Longueur :
345
Taux de matière sèche max :
9 %
Type de roue :
Couteau contre couteau
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB
Notice
Format PDF | 2.52 Mb
Courbe
Format JPG | 739.13 Kb
Plan d'encombrement
Format JPG | 909.98 Kb
Avantages produits
A quoi ça sert ?

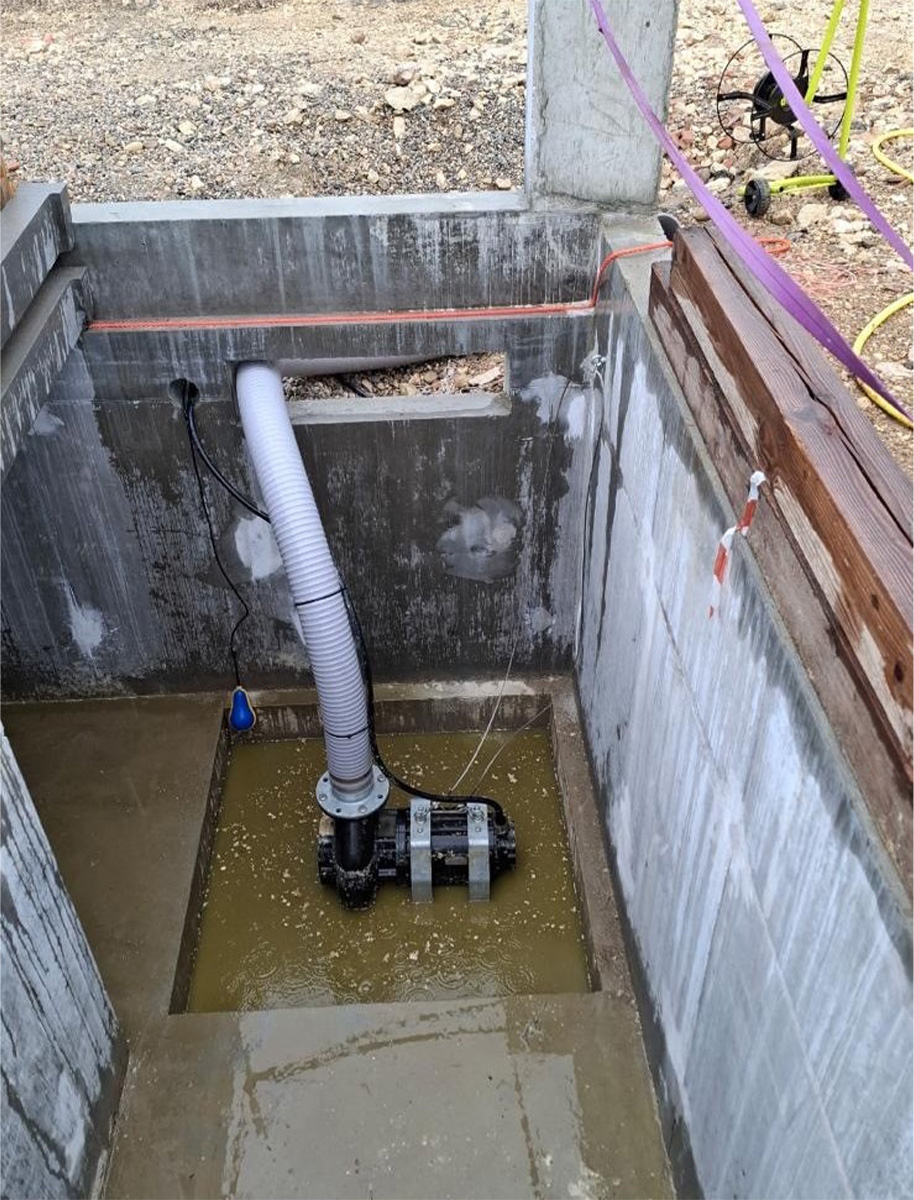

Relever des eaux chargées dans des applications agricoles (lisier, …)
Application : Elevage
Avantages :
Supporte une eau chargée de particules solides et matières fibreuses
Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Profondeur d'immersion maximale : 20 mètres
> DNR : 4" / DN100
> Granulométrie maximum : 28 mm
> Taux de matière sèche maximum : 12%
> Plage de pH du liquide pompé : 5÷12
> Hauteur de refoulement maximale : 16,1 mètres
Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Profondeur d'immersion maximale : 20 mètres
> DNR : 4" / DN100
> Granulométrie maximum : 28 mm
> Taux de matière sèche maximum : 12%
> Plage de pH du liquide pompé : 5÷12
> Hauteur de refoulement maximale : 16,1 mètres
Description technique
Caractéristiques techniques :
Construction
Pompe dilacératrice en fonte
Couteaux en acier au chrome vanadium facilement interchangeables
Arbre moteur en acier inoxydable
Garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
Livré avec 10 mètres de câble
Moteur
Triphasé, bobinage 380V - 50 Hz
Rotor à cage d'écureuil
3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
Vitesse de rotation : 1 450 tours / minute
Indice de protection IP68 - classe F
Plage de fonctionnement
Pour HMT 16,1 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 8,7 mètres = débit de 144 m3/h ; 2 400 l/min
Consulter la courbe pour plus d'informations
Livré sans raccord, sans joint, sans support
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe ainsi qu'un support
ACCESSOIRES CONSEILLES :
483160 COLLIER DE SERRAGE TOURILLON W1 ACIER ZINGUE Ø 104 - 112 x 2
162227 5 METRES DE TUYAU LISIER Ø 100
105171 KIT DE RACCORDEMENT DROIT ROND/CANNELE GALVA Ø 100 RAC JOINT VIS ECR
854609 CHASSIS DE SOUTIEN GALVA HORIZONTAL POUR POMPE DN100
817215 ARMOIRE DE COMMANDE 9 KW DEMARR. PROGRESSIF V.2020
811133 SONDE DE NIVEAU A LISIER
817116 KIT ACCESSOIRES
Vues éclatées
Repère
Code
Stock
Libellé
04
En stock
BLOC PORTE LAME PTH65A N°47
05
En stock
COUTEAU N°43 POUR PPE PTH65A
08
En stock
GARNITURE MECANIQUE N°8 POUR POMPE PTS5,5-100
09
En stock
TURBINE DE POMPE DILACERATRICE PTS9-100
12
En stock
GARNITURE MECANIQUE INTERNE N°12 PR PPE PTS5,5-100
13
En stock
SUPPORT MOTEUR PTS 100
15
En stock
ROULEMENT 3309 2Z REPERE 15 POUR POMPE PTS5,5-100
16
En stock
CIRCLIP EXTÉRIEUR Ø45x1,75 C70 DIN471
17
Sur commande
STATOR POUR PTS 9/100 ET TBM 42103
18
Sur commande
ROTOR TRIPHASE N°18 POUR PPE PTS9-100
19
En stock
CIRCLIP EXTÉRIEUR Ø40x1,75 C70 DIN471
20
Sur commande
PLAQUE DE BORNIER POUR MALAXEUR 5,5KW A 9KW
23
En stock
PRESSE ETOUPE N°23 POUR PPE PTS5,5-100
24
En stock
GARNITURE DE PRESSE-ETOUPE N°24 PR PPE PTS5,5-100
25
En stock
METRE DE CABLE ELECTRIQUE POUR PTS ET TBM 5.5-7.5-9 KW
32
Sur commande
BORNIER POUR MALAXEUR 5,5 A 9KW
37
Sur commande
BORNIER
38
En stock
COUVERCLE MOTEUR VERSION HORIZONTALE
39
En stock
JOINT O-RING N°39 POUR PPE PTS5,5-100
40
En stock
ROULEMENT RADIAL N°40 POUR PPE PTS5,5-100
41
En stock
CIRCLIP INTÉRIEUR Ø100x3 C70 DIN472
44
En stock
JOINT O-RING N°44 POUR PPE PTS5,5-100
45
Sur commande
PALIER DE SUPPORT
46
En stock
JOINT O-RING N°46 POUR PPE PTS5,5-100
47
Sur commande
BOUCHON N°47 POUR PPE PTS5,5-100
49
En stock
CLAVETTE POUR POMPE DE SURFACE DILACERATRICE PRISE DE FORCE
50
Sur commande
CORPS DE PPE N°50 POUR PPE PTS5,5-100
52
En stock
CONVOYEUR N°52 POUR PPE PTS5,5-100
55
En stock
PLATEAU D'ASPIRATION POUR PPE PTS5,5-100
58
En stock
GAINE DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
59
En stock
JOINT DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
67
Sur commande
ATTACHE DE CABLE POUR MALAXEUR 5,5 A 9KW
04
En stock
125016
BLOC PORTE LAME PTH65A N°47
05
En stock
125013
COUTEAU N°43 POUR PPE PTH65A
08
En stock
555008
GARNITURE MECANIQUE N°8 POUR POMPE PTS5,5-100
09
En stock
320215
TURBINE DE POMPE DILACERATRICE PTS9-100
12
En stock
555010
GARNITURE MECANIQUE INTERNE N°12 PR PPE PTS5,5-100
13
En stock
320199
SUPPORT MOTEUR PTS 100
15
En stock
555011
ROULEMENT 3309 2Z REPERE 15 POUR POMPE PTS5,5-100
16
En stock
320201
CIRCLIP EXTÉRIEUR Ø45x1,75 C70 DIN471
17
Sur commande
320216
STATOR POUR PTS 9/100 ET TBM 42103
18
Sur commande
320217
ROTOR TRIPHASE N°18 POUR PPE PTS9-100
19
En stock
320197
CIRCLIP EXTÉRIEUR Ø40x1,75 C70 DIN471
20
Sur commande
812001
PLAQUE DE BORNIER POUR MALAXEUR 5,5KW A 9KW
23
En stock
555014
PRESSE ETOUPE N°23 POUR PPE PTS5,5-100
24
En stock
555015
GARNITURE DE PRESSE-ETOUPE N°24 PR PPE PTS5,5-100
25
En stock
555016
METRE DE CABLE ELECTRIQUE POUR PTS ET TBM 5.5-7.5-9 KW
32
Sur commande
812059
BORNIER POUR MALAXEUR 5,5 A 9KW
37
Sur commande
320286
BORNIER
38
En stock
320205
COUVERCLE MOTEUR VERSION HORIZONTALE
39
En stock
555017
JOINT O-RING N°39 POUR PPE PTS5,5-100
40
En stock
555018
ROULEMENT RADIAL N°40 POUR PPE PTS5,5-100
41
En stock
320206
CIRCLIP INTÉRIEUR Ø100x3 C70 DIN472
44
En stock
555019
JOINT O-RING N°44 POUR PPE PTS5,5-100
45
Sur commande
320209
PALIER DE SUPPORT
46
En stock
555020
JOINT O-RING N°46 POUR PPE PTS5,5-100
47
Sur commande
555021
BOUCHON N°47 POUR PPE PTS5,5-100
49
En stock
154889
CLAVETTE POUR POMPE DE SURFACE DILACERATRICE PRISE DE FORCE
50
Sur commande
555023
CORPS DE PPE N°50 POUR PPE PTS5,5-100
52
En stock
555024
CONVOYEUR N°52 POUR PPE PTS5,5-100
55
En stock
156218
PLATEAU D'ASPIRATION POUR PPE PTS5,5-100
58
En stock
810845
GAINE DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
59
En stock
810846
JOINT DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
67
Sur commande
812058
ATTACHE DE CABLE POUR MALAXEUR 5,5 A 9KW
