VANNE GUILLOTINE FONTE DN50

Description technique :

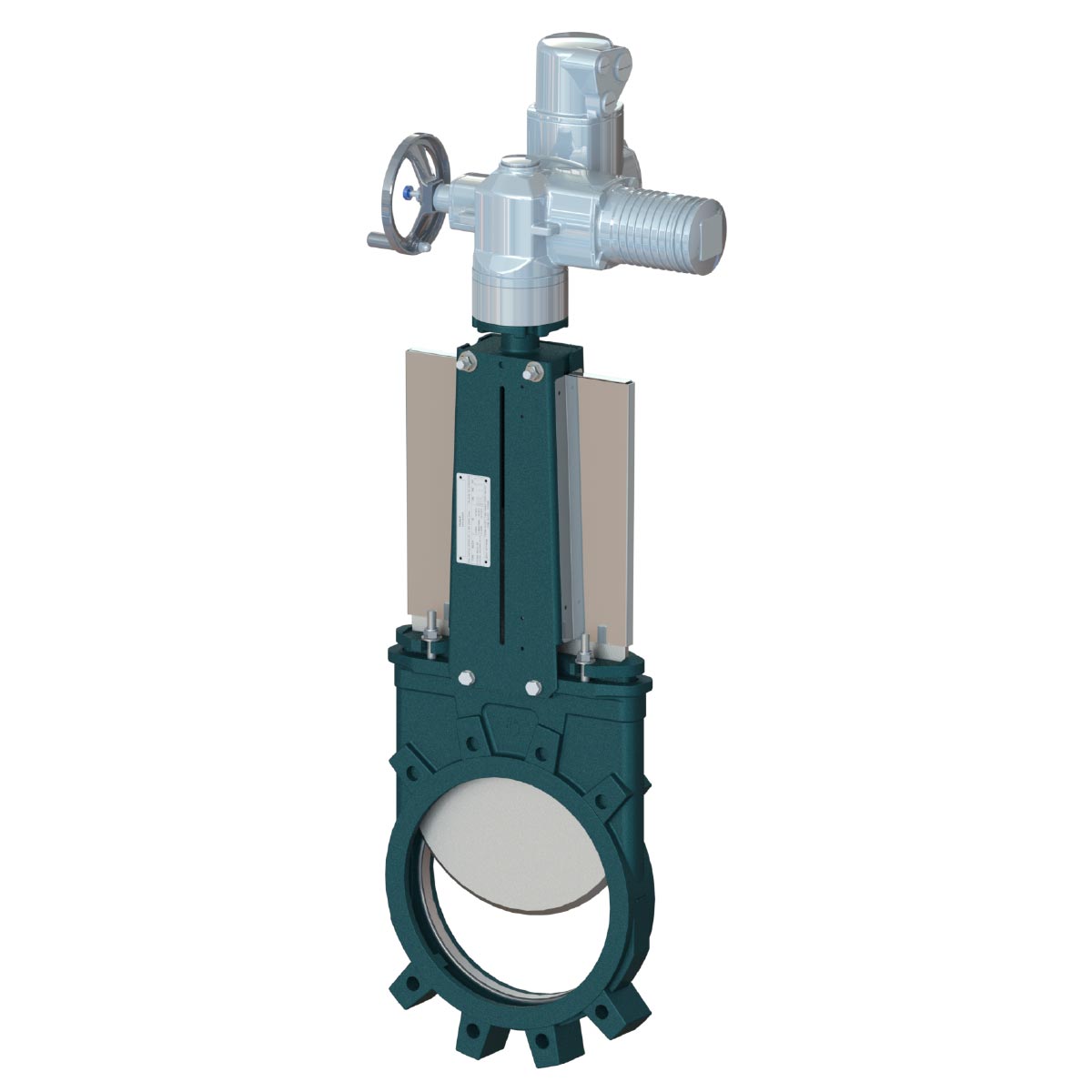

VANNE À GUILLOTINE TIGE MONTANTE AVEC SERVOMOTEUR AUMA CORPS FONTE DUCTILE - ENTRE BRIDES PN10

La vanne guillotine est particulièrement adaptée pour les applications les plus difficiles.
Domaines d’application: réseaux de traitement d’eau, papeterie, usines chimiques, vinicole, cimenterie, transport pneumatique, stockage.
Fluides: eau, eaux usées, pâte à papier, produits pâteux, poudreux, granuleux, fibreux, abrasifs et cristallisants.

Avantages :
- Vanne à guillotine « tout ou rien » ou de régulation à tige montante.
- Corps monobloc moulé.
- Étanchéité unidirectionnelle: sens d’installation indiqué sur le corps par une flèche.
- Montage entre brides ISO PN10.
- Peu de zone de rétention.
- Pelle à extrémité chanfreinée et coupante guidée dans le corps avec peu de jeu.
- Fermeture garantie, sans risque de blocage.
- Face de pelle polie en standard, contact doux avec les joints d’étanchéité.
- Fouloir de presse étoupe en fonte ductile très résistant permettant d’éviter les risques de cassure.
- Effort de manoeuvre réduit grâce à l’élasticité des joints d’étanchéité.
- Plaques supports en tôle profilée et préformée du DN50 au DN300 pour montage d’accessoires ou de kits.
- Passage intégral en fin de manoeuvre d’ouverture, assurant de grands débits à faibles pertes de charge.
- Possibilité de régulation de flux sur fluides pâteux ou abrasifs grâce à l’adaptation de déflecteur.
- Les vannes sont revêtues de peinture époxy pour les protéger contre la corrosion.

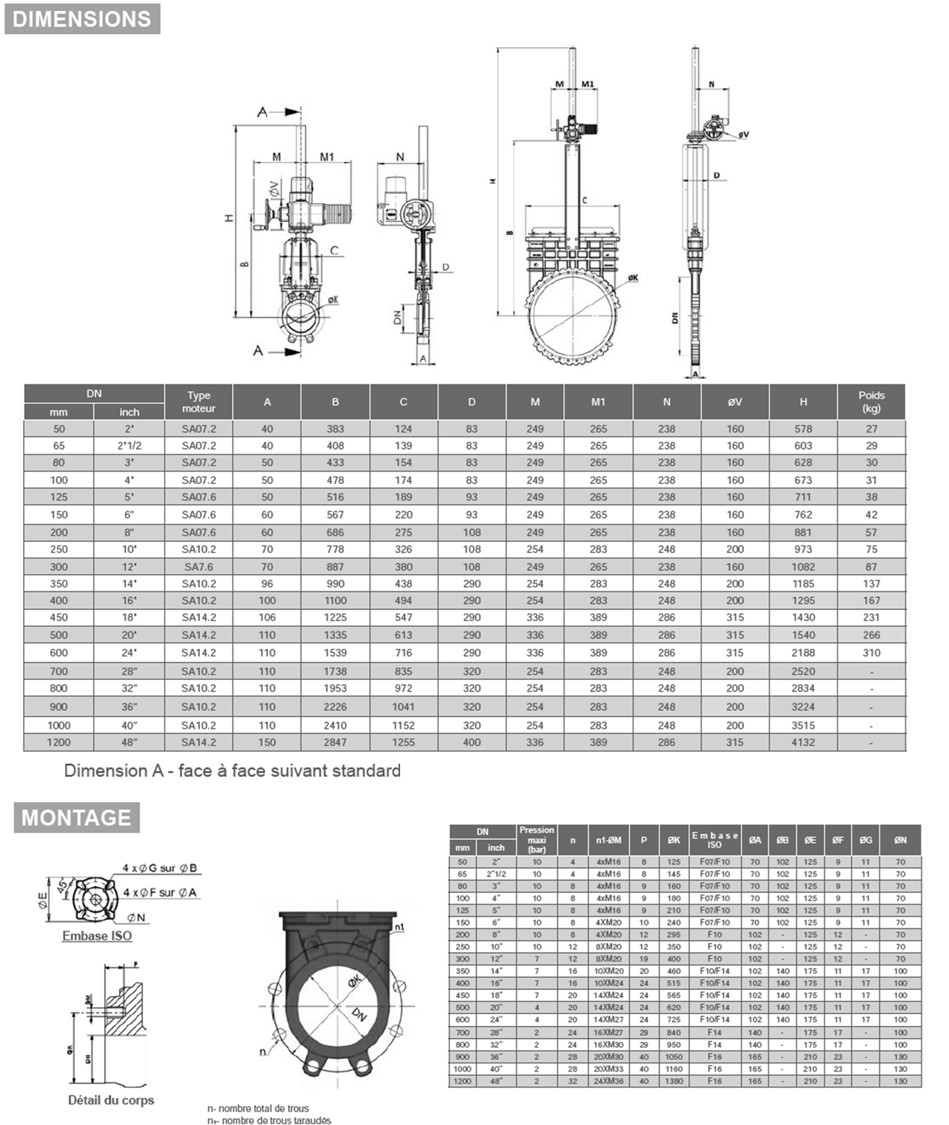

Informations complémentaires :

Construction :
- Type de moteur : AUMA 230V 1PH
- Corps en Fonte ductile EN-GJS-500-7 avec revetement en Epoxy poudre RAL 6005 150 microns
- Plaque support en Acier avec revetement en  Epoxy liquide RAL 6005 70 microns
- Fouloir de PE en Fonte ductile EN-GJS-400-15 avec revetement en  Epoxy liquide RAL 6005 70 microns
- Embase ISO en Acier A45 avec revetement en Epoxy liquide RAL 6005 70 microns
- Pelle et Frette en Inox X5CrNi 18 10
- Garniture de PE en PTFE
- Joints en Nitrile
- Vis, Ecrous, Rondelles, Tiges en Inox A2-70

Cadre d'utilisation :
Raccordement Montage : entre brides suivant les normes EN1092-2 et DIN 2501 : ISO PN10
Pression de service maxi:
    - DN50-250 : 10 bar
    - DN300-450 : 7 bar
Température de service maxi : -10°C / +80°C (étanchéité standards)
Les pressions ci-mentionnées ne sont valables qu’en cas de respect du sens de montage indiqué par la flèche sur les vannes
Étanchéité amont/aval : Joint élastomère ou Contact métal/métal
Étanchéité haut de vanne : PTFE/élastomère
Étanchéité et Température maxi
    - Métal/métal Tmax : -10°C / +80°C
    - Nitrile blanc Tmax : -10°C / +80°C
    - EPDM Tmax : -10°C / +130°C
    - Silicone Tmax : -10°C / +170°C
    - FPM (Type Viton®) Tmax : -10°C / +170°C
    - PTFE Tmax : +4°C / +170°C
    - Contact PTFE/élastomère CSM (Type Hypalon ®) Tmax : +4°C / +80°C
Pour garantir une étanchéité satisfaisante, en cas d’utilisation du joint de siège PTFE, la pression de service doit être au moins de 1 bar.
