COFFRET POMPE 109451 &
Code 817278
A quoi ça sert ?
Relever des eaux chargées dans des applications agricoles (lisier de porcs, eaux vertes / brunes, …)
Application : Elevage (élevages porçins)
Avantages :
Relever des eaux chargées dans des applications agricoles (lisier de porcs, eaux vertes / brunes, …)
Application : Elevage (élevages porçins)
Avantages :
Pompe vendue avec son kit d'accessoires
Supporte une eau chargée de particules solides
COFFRET POMPE 109451 &
KIT ACCESSOIRES 817277
Réf. 817278
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Ampérage :
6,50 A
Puissance :
2,20 kW
Tour/min :
2 900
Tension :
380 V
DNR :
65
Modèle :
JST 22 R-SM
Puissance nominale :
2 kW
Granulométrie maximale :
50 mm
Type de liquide :
Eaux vertes / brunes
Pompe RENSON utilisée :
109451
Intensité d'utilisation :
intensif
Application :
Elevage / Industrie
Hauteur :
518 mm
Largeur :
270 mm
Longueur :
346 mm
Poids :
45 kg
Débit max :
1200 l/min
HMT max :
23,80 mètres
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB
Notice
Format PDF | 7.25 Mb

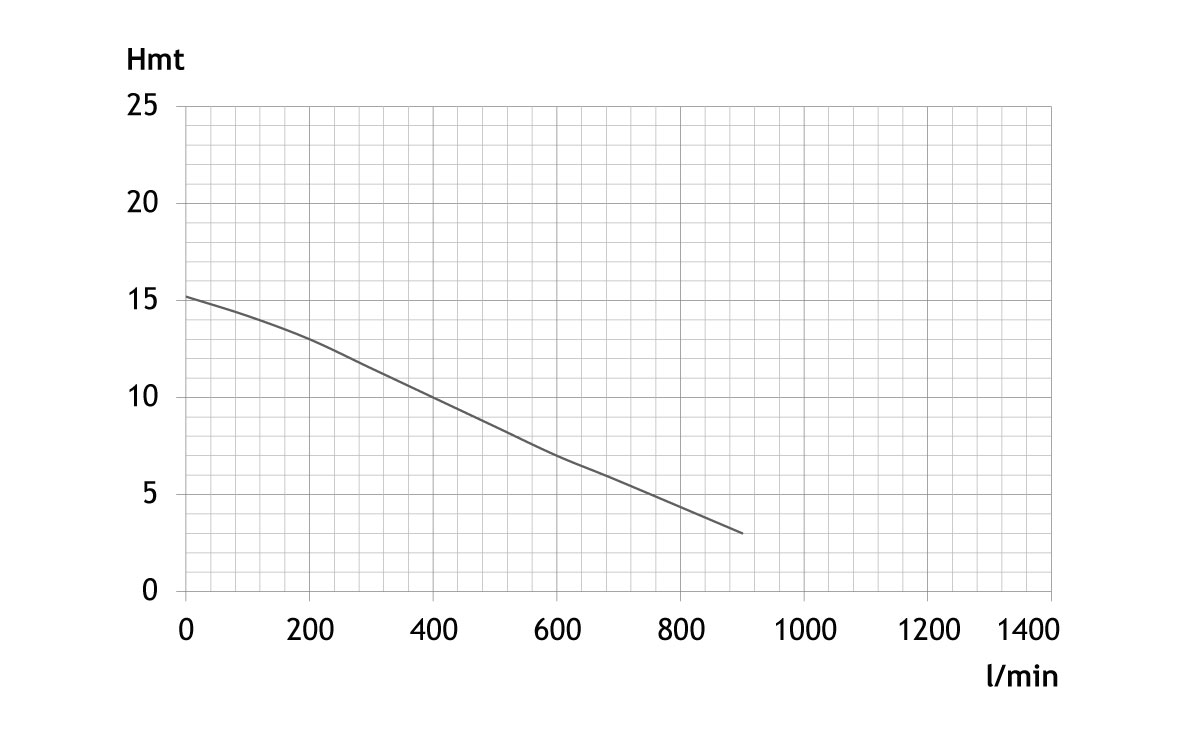

Courbe pompe
Format JPG | 68.76 Kb
Avantages produits
A quoi ça sert ?
Relever des eaux chargées dans des applications agricoles (lisier de porcs, eaux vertes / brunes, …)
Application : Elevage (élevages porçins)
Avantages :
Relever des eaux chargées dans des applications agricoles (lisier de porcs, eaux vertes / brunes, …)
Application : Elevage (élevages porçins)
Avantages :
Pompe vendue avec son kit d'accessoires
Supporte une eau chargée de particules solides
Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration
Moteur protégé

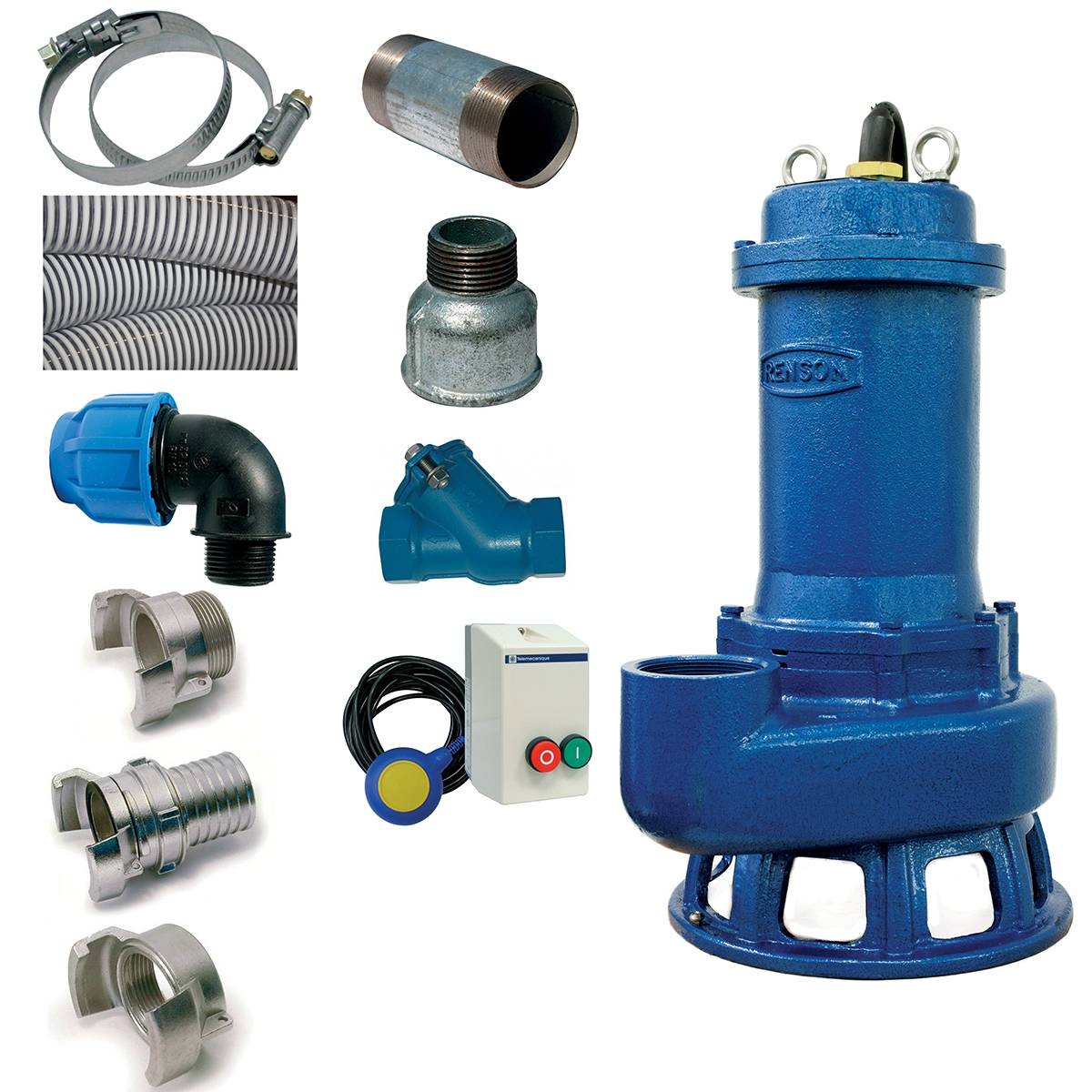

POMPE DE RELEVAGE TRIPHASEE FONTE ROUE MONOCANALE 2,2KW DN65 (code 109451) VENDUE AVEC SON KIT ACCESSOIRES (code 817277)
Rappel de la composition du kit :
386069 COLLIER DE SERRAGE TOURILLON W4 INOX Ø 90
POMPE DE RELEVAGE TRIPHASEE FONTE ROUE MONOCANALE 2,2KW DN65 (code 109451) VENDUE AVEC SON KIT ACCESSOIRES (code 817277)
Rappel de la composition du kit :
386069 COLLIER DE SERRAGE TOURILLON W4 INOX Ø 90
110 x 4
107107 5 METRES DE TUYAU SPIRALEX DIAMETRE 90MM
110274 COUDE 90° COMPRESSION PP N°16925 MALE 3’’ Ø 90
100262 1/2 RACCORD FILETÉ M ALU DN 80 3’’
100229 1/2 RACCORD CANNELÉ VERROU ALU DN 80 x 2
100256 1/2 RACCORD FEMELLE ALU DN80 3''
101047 BOBINE GALVA N°530 MM 3’’ LONGUEUR 300mm
110112 MAMELON REDUIT GALVA N°245 MM 3'' x 2''1/2
101431 MANCHON GALVA N°270 FF 2''1/2
817194 CLAPET BOULE TARAUDÉ 3'' FONTE JOINT NBR PRESSION MAX 10 BAR
110871 KIT DE COMMANDE MARCHE/ARRÊT POUR POMPES DE 5,5 À 8A
107107 5 METRES DE TUYAU SPIRALEX DIAMETRE 90MM
110274 COUDE 90° COMPRESSION PP N°16925 MALE 3’’ Ø 90
100262 1/2 RACCORD FILETÉ M ALU DN 80 3’’
100229 1/2 RACCORD CANNELÉ VERROU ALU DN 80 x 2
100256 1/2 RACCORD FEMELLE ALU DN80 3''
101047 BOBINE GALVA N°530 MM 3’’ LONGUEUR 300mm
110112 MAMELON REDUIT GALVA N°245 MM 3'' x 2''1/2
101431 MANCHON GALVA N°270 FF 2''1/2
817194 CLAPET BOULE TARAUDÉ 3'' FONTE JOINT NBR PRESSION MAX 10 BAR
110871 KIT DE COMMANDE MARCHE/ARRÊT POUR POMPES DE 5,5 À 8A
Description technique
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Utilisation en élevage porcin
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Densité de liquide maximum : 7% de matières sèches
> Sphère de passage : 50 mm
> Tolérance en particule : 50 mm
> Raccordement taraudé : 2" 1/2F
> Epaisseur de la peinture : 200 microns
> Durée de vie des roulements : 50 000 heures
> DN Aspiration : 80 mm
> DN Refoulement : 2" 1/2 - DN65
> Hauteur de refoulement maximale : 23 mètres
Caractéristiques techniques :
Construction
Corps de pompe, carcasse moteur et turbine monocanale en fonte FT20D
Arbre en acier inoxydable
Paliers à roulements 6305 en bas et 6204 en haut, lubrification par bain d'huile
Garniture mécanique simple : grains en carbure de silicium, porte grains en acier inoxydable, lubrification par capacité d'huile interne
DN Aspiration : 80 mm
DN Refoulement : 65 mm
Raccordement taraudé : 2" 1/2F
Epaisseur de la peinture : 200 microns
Livré avec câble d'alimentation
Moteur
Triphasé pour service continu, bobinage 380V - 2 pôles 50 Hz - 3 CV - 2,2 kW
Submersible
Asynchrone
Vitesse de rotation : 2 900 tours / minute
Sondes thermiques
Isolation classe F
Plage de fonctionnement
Pour HMT 23,8 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 2 mètres = débit de 72 m3/h ; 1 200 l/min
Consulter la courbe pour plus d'informations
> Eaux chargées de particules solides
> Usage intensif
> Utilisation en élevage porcin
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Densité de liquide maximum : 7% de matières sèches
> Sphère de passage : 50 mm
> Tolérance en particule : 50 mm
> Raccordement taraudé : 2" 1/2F
> Epaisseur de la peinture : 200 microns
> Durée de vie des roulements : 50 000 heures
> DN Aspiration : 80 mm
> DN Refoulement : 2" 1/2 - DN65
> Hauteur de refoulement maximale : 23 mètres
Caractéristiques techniques :
Construction
Corps de pompe, carcasse moteur et turbine monocanale en fonte FT20D
Arbre en acier inoxydable
Paliers à roulements 6305 en bas et 6204 en haut, lubrification par bain d'huile
Garniture mécanique simple : grains en carbure de silicium, porte grains en acier inoxydable, lubrification par capacité d'huile interne
DN Aspiration : 80 mm
DN Refoulement : 65 mm
Raccordement taraudé : 2" 1/2F
Epaisseur de la peinture : 200 microns
Livré avec câble d'alimentation
Moteur
Triphasé pour service continu, bobinage 380V - 2 pôles 50 Hz - 3 CV - 2,2 kW
Submersible
Asynchrone
Vitesse de rotation : 2 900 tours / minute
Sondes thermiques
Isolation classe F
Plage de fonctionnement
Pour HMT 23,8 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 2 mètres = débit de 72 m3/h ; 1 200 l/min
Consulter la courbe pour plus d'informations
