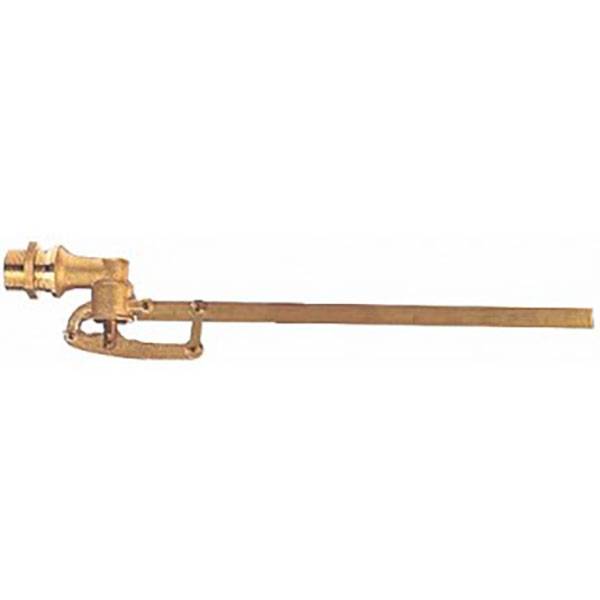

ROBINET FLOTTEUR LAITON MALE

1'' SEUL SANS LE FLOTTEUR
TABLEAU TECHNIQUE
Modèle :Accessoire
TABLEAU TECHNIQUE
Modèle :Accessoire

EN SAVOIR DAVANTAGE

Description technique :

ROBINET FILETÉ SANS FLOTTEUR

Utilisation : Réseau d'adduction et de distribution d'eau.
A  installer sur une conduite d’alimentation d’un réservoir, en position haute et horizontale, afin d’en garantir le remplissage à un niveau pratiquement constant.

Cadre d'utilisation :
- Pression de fonctionnement admissible : 5 Bars
- Température du fluide : 60°C maximum
- Compatible avec un flotteur DN150

Informations complémentaires :

Construction :
- Corps en Laiton CB 753S
- Ecrou en Laiton CW614N
- Joint d’étanchéité en N.B.R
- Goupilles de maintien en Laiton CW 508L

Caractéristiques techniques :

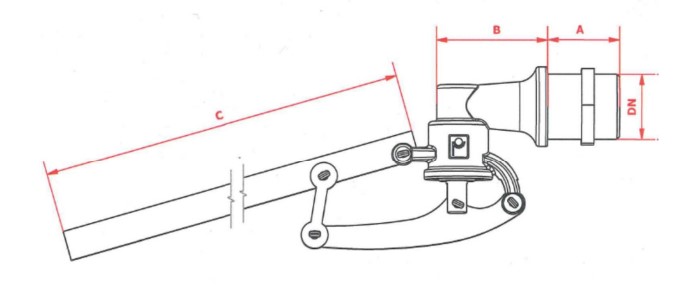

- DN : 1’’
- Dimension A : 35 mm
- Dimension B : 54 mm
- Dimension C : 320 mm
- Poids : 495 Gr

Performances :
- Débit à 2 bar : 3,20 m3/h
- Débit à 4 bar : 4,60 m3/h
- Débit à 5 bar : 5,20 m3/h

Montage :
• S’assurer que les parties composant la tuyauterie recevant le robinet soient propres et sans impuretés.
• Vérifier l’état du taraudage recevant le robinet à flotteur.
• S’assurer de l’alignement parfait des parties Amont et Aval afin qu’aucune contrainte mécanique ne soit transmise au robinet à flotteur.
• S’assurer que l’encombrement entre les tuyauteries et le robinet soit correct, les dilatations ou rétractations peuvent avoir une incidence sur le bon fonctionnement, l’étanchéité, et engendrer une rupture du robinet.
• Utiliser du ruban PTFE, un adhésif ou des joints fibre ou caoutchouc neufs pour réaliser l’étanchéité sur la partie mâle du robinet - La filasse est à proscrire formellement.
• Utiliser des clés adaptées au robinet pour éviter toute déformation - Clé à griffe ou équivalent proscrites.
• Le serrage du corps au montage ne doit pas dépasser le couple de 30 Nm maximum.
• Ne pas se servir des orifices sur le corps du robinet pour orienter ou serrer celui-ci.
• S’assurer qu’aucun obstacle ne gène la fermeture du robinet lors de la remontée du flotteur.
• Positionner le flotteur au Ø adapté part le dessous et à l’extrémité de la tige du robinet à flotteur.
• Bien respecter les Ø de flotteurs indiqués en page 1 pour chaque Ø de robinet à flotteur installé.
• Les flotteurs en cuivre étant particulièrement fragiles, une bosse ou un coup ne nuisent en aucun cas au bon fonctionnement de l’ensemble monté et opérationnel.
