POMPE DE RELEVAGE 230V VORTEX
Code 111071
A quoi ça sert ?
Relever des eaux de pluie ou d’infiltration, vider des eaux blanches ou brunes (eaux pouvant contenir des particules en suspension)
Applications :
> Agricole (eaux vertes / brunes)
> Industrie
Avantages :
Hauteur de relevage importante
Résistance dans le temps et face à la corrosion : tout inox

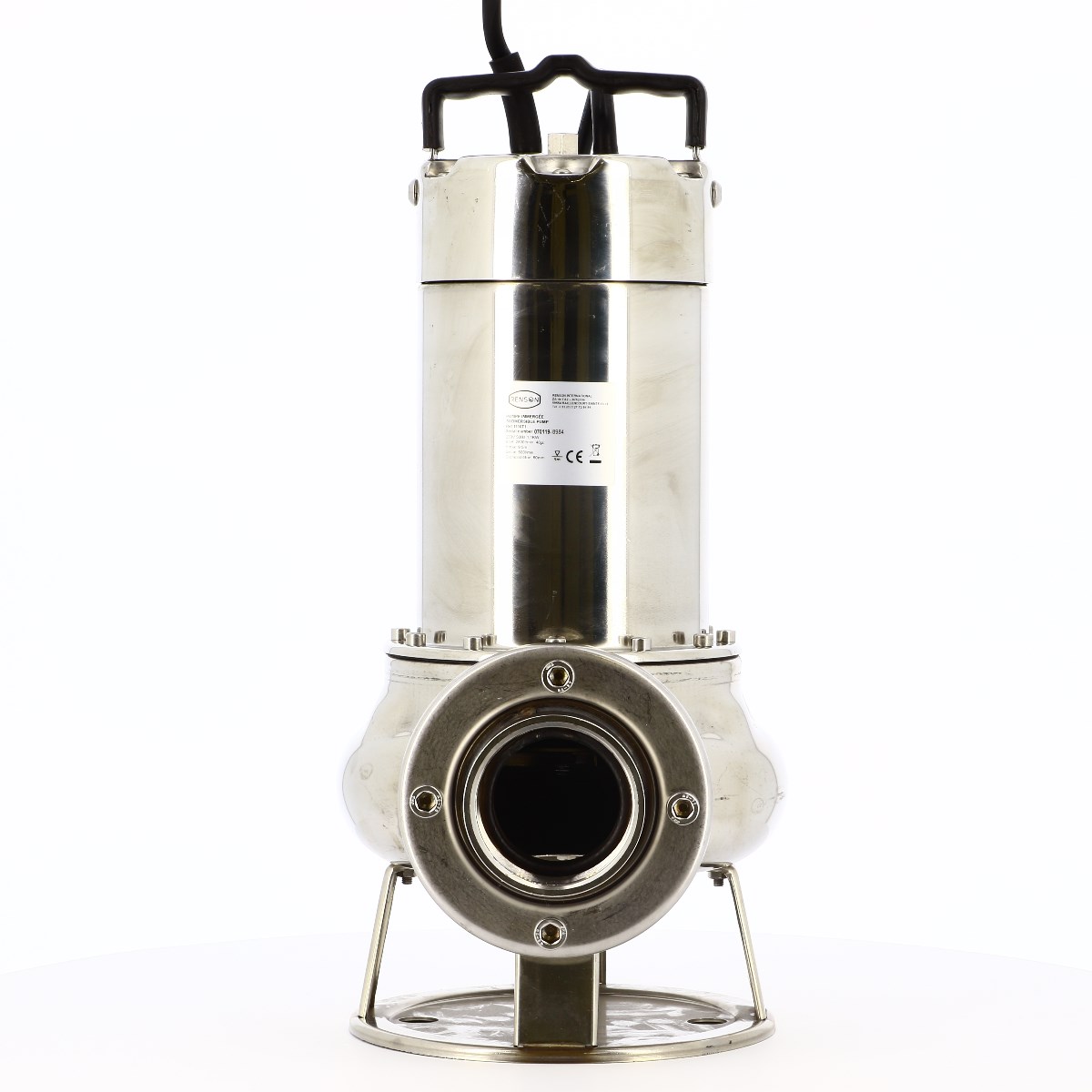

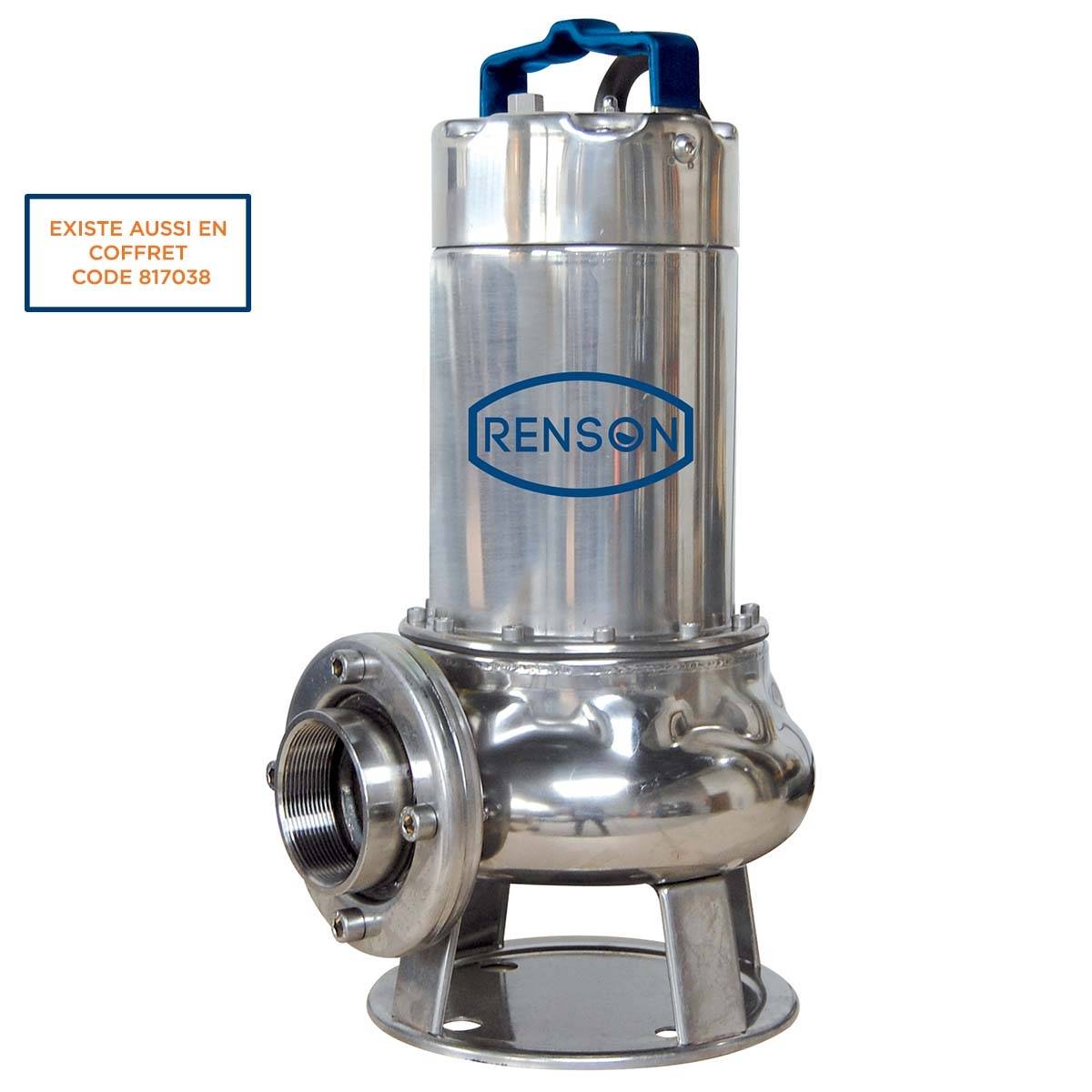

POMPE DE RELEVAGE 230V VORTEX
1,1KW INOX EAUX CHARGEES
Réf. 111071
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Ampérage :
9,50 A
Puissance :
1,10 kW
Tour/min :
2 900
Tension :
230 V
DNR :
65
Modèle :
M 150 VA
Puissance nominale :
1 kW
Granulométrie maximale :
60 mm
Type de liquide :
Eaux vertes / brunes
Intensité d'utilisation :
régulier
Application :
Elevage / Industrie
Hauteur :
473 mm
Largeur :
260 mm
Longueur :
260 mm
Poids :
19 kg
Débit max :
500 l/min
HMT max :
9,50 mètres
Documents relatifs au produit
Notice
Format PDF | 1.12 Mb

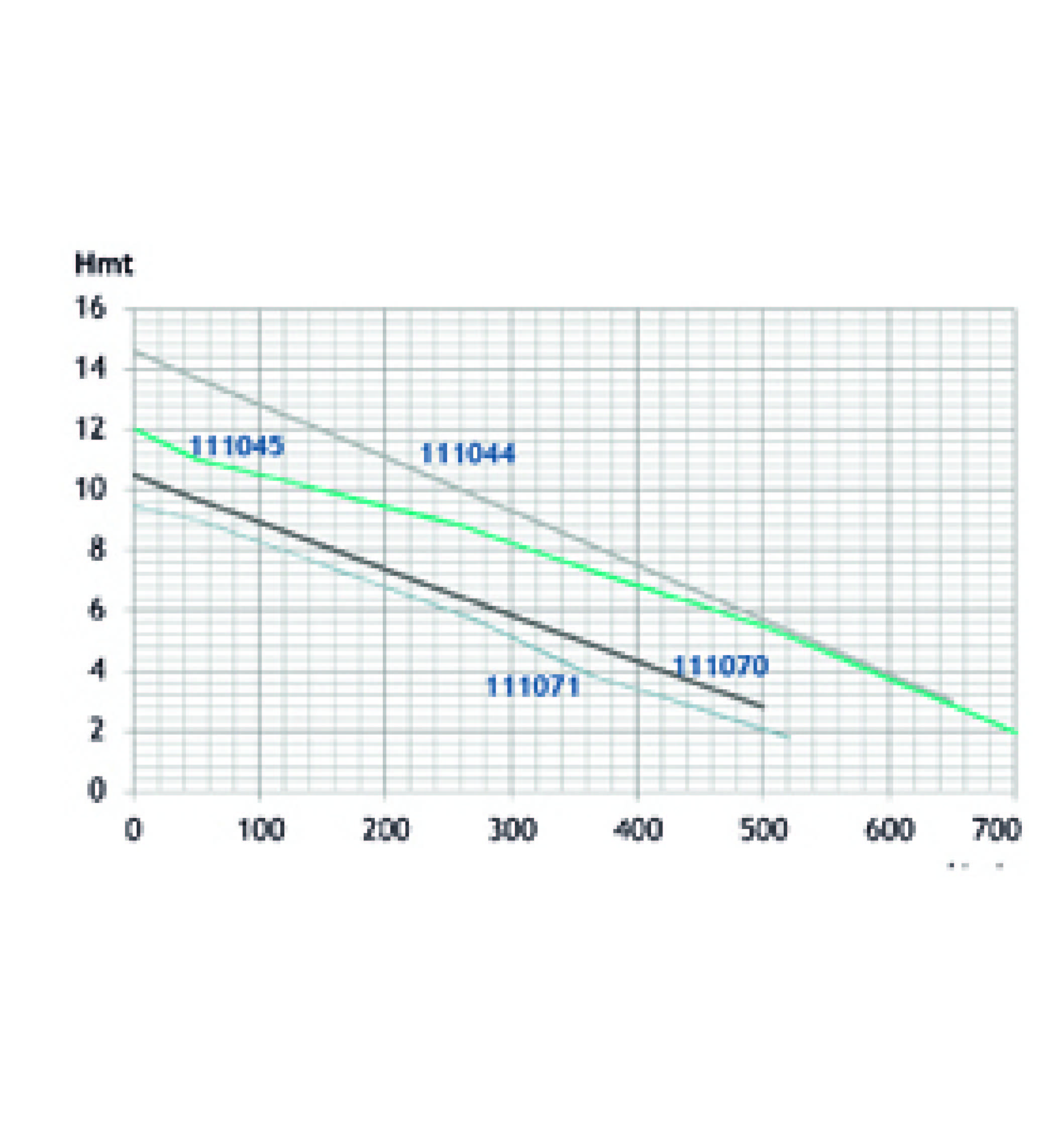

Courbe
Format JPG | 1.04 Mb

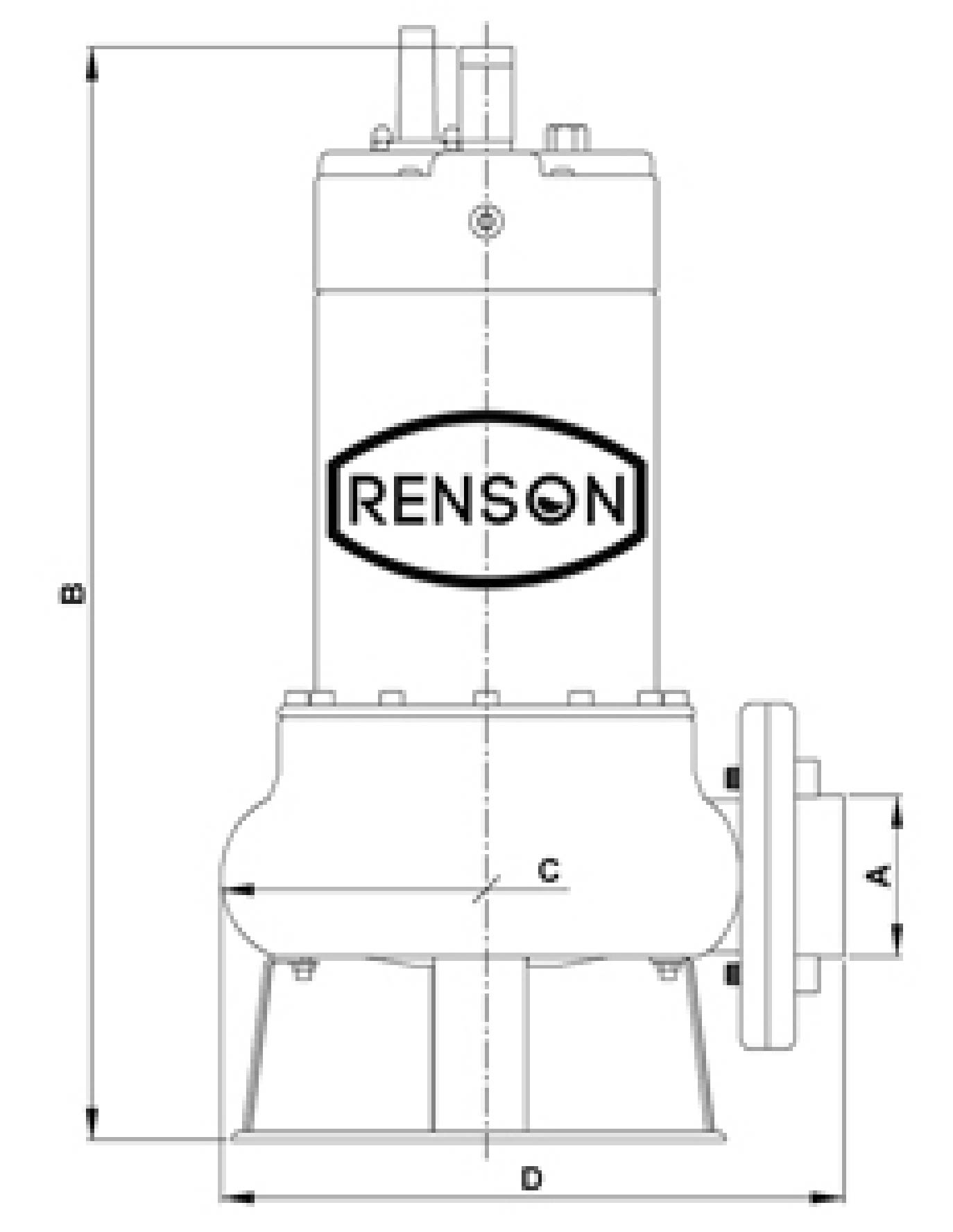

Plan d'encombrement
Format JPG | 755.55 Kb
Avantages produits
A quoi ça sert ?
Relever des eaux de pluie ou d’infiltration, vider des eaux blanches ou brunes (eaux pouvant contenir des particules en suspension)
Applications :
> Agricole (eaux vertes / brunes)
> Industrie
Avantages :
Hauteur de relevage importante
Résistance dans le temps et face à la corrosion : tout inox
Supporte une eau chargée de particules solides
Facile à installer : il suffit de raccorder le tuyau d'évacuation et de la brancher
Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration
Pratique : la pompe se remet en route seule lorsque le niveau d’eau remonte
Sécurité manque d’eau et re démarrage automatique grâce au flotteur
Utilisation :
> Eaux très chargées avec particules solides
> Usage régulier
> Température du liquide à pomper : maximum 25°C si la pompe est partiellement immergée ; maximum 35°C si la pompe est totalement immergée
> Profondeur d’immersion maximale : 7 mètres
> Granulométrie maximale : 60 mm
> Taux de matière sèche maximum < 3%
> DNR : 2" 1/2
Utilisation :
> Eaux très chargées avec particules solides
> Usage régulier
> Température du liquide à pomper : maximum 25°C si la pompe est partiellement immergée ; maximum 35°C si la pompe est totalement immergée
> Profondeur d’immersion maximale : 7 mètres
> Granulométrie maximale : 60 mm
> Taux de matière sèche maximum < 3%
> DNR : 2" 1/2
DN65
> Hauteur de refoulement maximale : 9 mètres
> Hauteur de refoulement maximale : 9 mètres
Description technique
Caractéristiques techniques :
Construction
Corps de pompe et turbine vortex en acier inoxydable
Double corps de protection moteur
Etanchéité :
- joint d'étanchéité côté moteur
- joint mécanique à bain d'huile côté pompe
Chambre à huile diélectrique : nettoie et lubrifie les roulements, inhibe la corrosion, améliore l'étanchéité et contribue au refroidissement (évacuation de la chaleur de friction et de combustion)
Livré avec flotteur et 10 mètres de câble électrique
Moteur
Monophasé, bobinage 230V - 50 Hz
Moteur à bain d'huile biodégradable et diélectrique
Protection thermique et condensateur incorporés
Indice de protection IP68 - classe F
Plage de fonctionnement
Pour HMT 9,5 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 2 mètres = débit de 30 m3/h ; 500 l/min
Consulter la courbe pour plus d'informations
Livré sans raccord
ACCESSOIRES CONSEILLES :
386063 COLLIER DE SERRAGE W4 INOX Ø 70 - 90 x 2
107106 5 METRES DE TUYAU SPIRALEX Ø 70
103314 KIT DE RACCORDEMENT RAPIDE EN ALUMINIUM C70 MÂLE/FEMELLE 2’’1/2 x 1
817010 KIT ACCESSOIRES

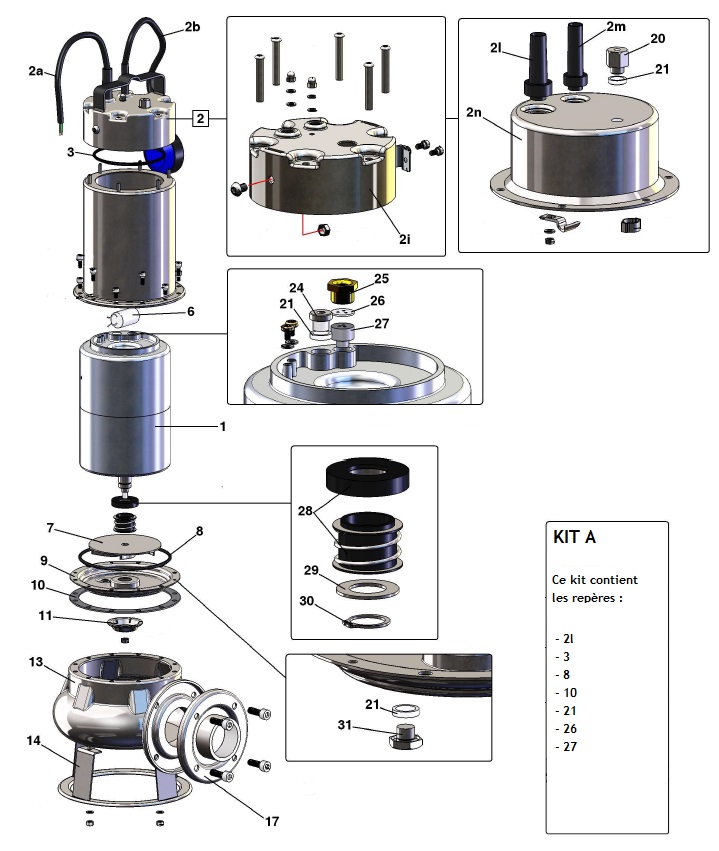

Vues éclatées
Repère
Code
Stock
Libellé
01
Sur commande
MOTEUR COMPLET POUR POMPE DE RELEVAGE 1,1KW
02
En stock
COUVERCLE COMPLET ASSEMBLE POUR POMPE DE RELEVAGE 1,1KW
02a
Sur commande
CABLE D'ALIMENTATION POUR POMPE M150SA REF 111070
02b
En stock
FLOTTEUR POUR POMPE DE RELEVAGE
02i
Sur commande
COUVERCLE EN INOX POUR POMPE JST ET M150
02l
Sur commande
GAINE DE PROTECTION DE CABLE POUR POMPE IMMERGEE
02m
Sur commande
GAINE POUR CABLE DU FLOTTEUR POUR POMPE IMMERGEE
02n
Sur commande
PARTIE INTERNE DE COUVERCLE POUR POMPE DE RELEVAGE 1,1KW
03
Sur commande
JOINT OR-RING Ø109 x 4 NBR POUR POMPE JST ET M150SA
06
Sur commande
CONDENSATEUR POUR POMPE 111071
07
Sur commande
TURBINE DE POMPE M150VA ET A100A
08
Sur commande
JOINT OR MOTEUR POUR POMPE M150SA REF 111070
09
Sur commande
FLASQUE MOTEUR POUR POMPE JST ET M150
10
En stock
JOINT DE CORPS POUR PPE 111071
11
Sur commande
CALOTTE POUR POMPE 111042- 111045-111046-111071-111080
13
Sur commande
CORPS DE PPE JST12SV
14
Sur commande
PIED POUR POMPE JST ET M150
17
Sur commande
BRIDE REFOULEMENT 2''1/2 INOX POUR PPE 111044-111045-111071
20
Sur commande
ECROU POUR VIS A OEIL POUR POMPE DE RELEVAGE
21
Sur commande
BAGUE D'ETANCHEITE POUR POMPE DE RELEVAGE
24
Sur commande
BOUCHON M10 EN ZINC POUR POMPE IMMERGEE
25
Sur commande
PASSE CABLE POUR POMPE DE RELEVAGE
26
Sur commande
GARNITURE EN TEFLON 3 TROUS POUR POMPE IMMERGEE
27
Sur commande
GARNITURE EN CAOUTCHOUC POUR POMPE IMMERGEE
28
Sur commande
GARNITURE MECANIQUE POUR POMPE 111071
29
Sur commande
RONDELLE DE GARNITURE Ø32 x 19 POUR POMPE IMMERGEE
30
Sur commande
CIRCLIP EXTÉRIEUR Ø19x1,2 A2 DIN471
31
Sur commande
BOUCHON D'HUILE M10 POUR POMPE IMMERGEE
A
Sur commande
POCHETTE DE JOINTS POUR POMPE DE RELEVAGE 1,1KW
01
Sur commande
810559
MOTEUR COMPLET POUR POMPE DE RELEVAGE 1,1KW
02
En stock
810554
COUVERCLE COMPLET ASSEMBLE POUR POMPE DE RELEVAGE 1,1KW
02a
Sur commande
168744
CABLE D'ALIMENTATION POUR POMPE M150SA REF 111070
02b
En stock
119248
FLOTTEUR POUR POMPE DE RELEVAGE
02i
Sur commande
810430
COUVERCLE EN INOX POUR POMPE JST ET M150
02l
Sur commande
810433
GAINE DE PROTECTION DE CABLE POUR POMPE IMMERGEE
02m
Sur commande
164515
GAINE POUR CABLE DU FLOTTEUR POUR POMPE IMMERGEE
02n
Sur commande
810464
PARTIE INTERNE DE COUVERCLE POUR POMPE DE RELEVAGE 1,1KW
03
Sur commande
810434
JOINT OR-RING Ø109 x 4 NBR POUR POMPE JST ET M150SA
06
Sur commande
162222
CONDENSATEUR POUR POMPE 111071
07
Sur commande
106000
TURBINE DE POMPE M150VA ET A100A
08
Sur commande
168746
JOINT OR MOTEUR POUR POMPE M150SA REF 111070
09
Sur commande
810431
FLASQUE MOTEUR POUR POMPE JST ET M150
10
En stock
157924
JOINT DE CORPS POUR PPE 111071
11
Sur commande
366644
CALOTTE POUR POMPE 111042- 111045-111046-111071-111080
13
Sur commande
854246
CORPS DE PPE JST12SV
14
Sur commande
810429
PIED POUR POMPE JST ET M150
17
Sur commande
200957
BRIDE REFOULEMENT 2''1/2 INOX POUR PPE 111044-111045-111071
20
Sur commande
168758
ECROU POUR VIS A OEIL POUR POMPE DE RELEVAGE
21
Sur commande
168759
BAGUE D'ETANCHEITE POUR POMPE DE RELEVAGE
24
Sur commande
810422
BOUCHON M10 EN ZINC POUR POMPE IMMERGEE
25
Sur commande
810421
PASSE CABLE POUR POMPE DE RELEVAGE
26
Sur commande
810425
GARNITURE EN TEFLON 3 TROUS POUR POMPE IMMERGEE
27
Sur commande
810423
GARNITURE EN CAOUTCHOUC POUR POMPE IMMERGEE
28
Sur commande
157925
GARNITURE MECANIQUE POUR POMPE 111071
29
Sur commande
810426
RONDELLE DE GARNITURE Ø32 x 19 POUR POMPE IMMERGEE
30
Sur commande
810428
CIRCLIP EXTÉRIEUR Ø19x1,2 A2 DIN471
31
Sur commande
810424
BOUCHON D'HUILE M10 POUR POMPE IMMERGEE
A
Sur commande
810539
POCHETTE DE JOINTS POUR POMPE DE RELEVAGE 1,1KW
