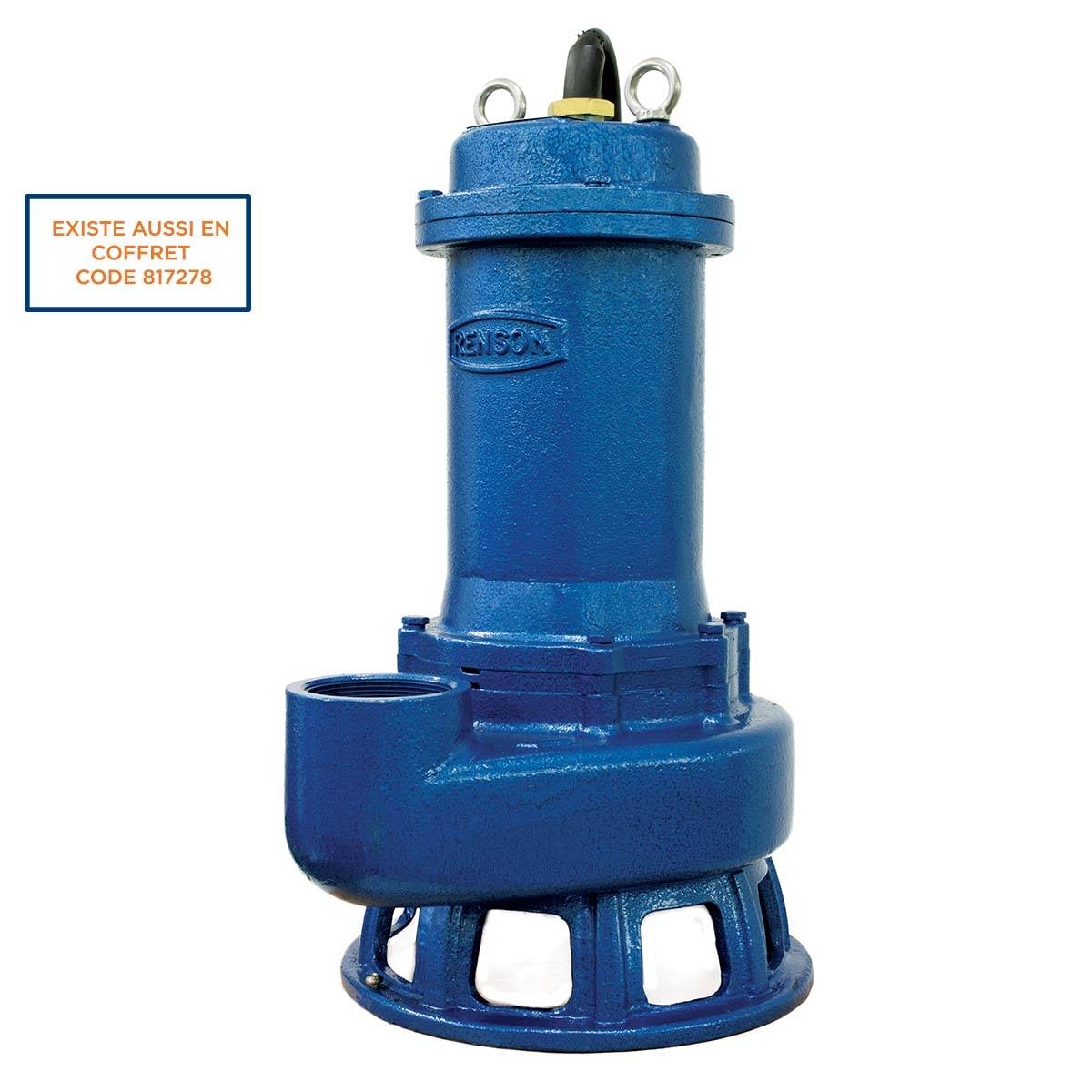

POMPE DE RELEVAGE TRI FONTE

ROUE MONOCANALE 2,2KW DN65
TABLEAU TECHNIQUE
HMT max :23,80 mètresDébit max :1200 l/min
Type de liquide :Eaux vertes / brunes Application :Elevage / Industrie
Intensité d'utilisation :intensif Granulométrie maximale :50 mm
Modèle :JST 22 R-SM Tension :380 V
Puissance nominale :2 kWAmpérage :6,50 A
Tour/min :2 900 Puissance :2,20 kW

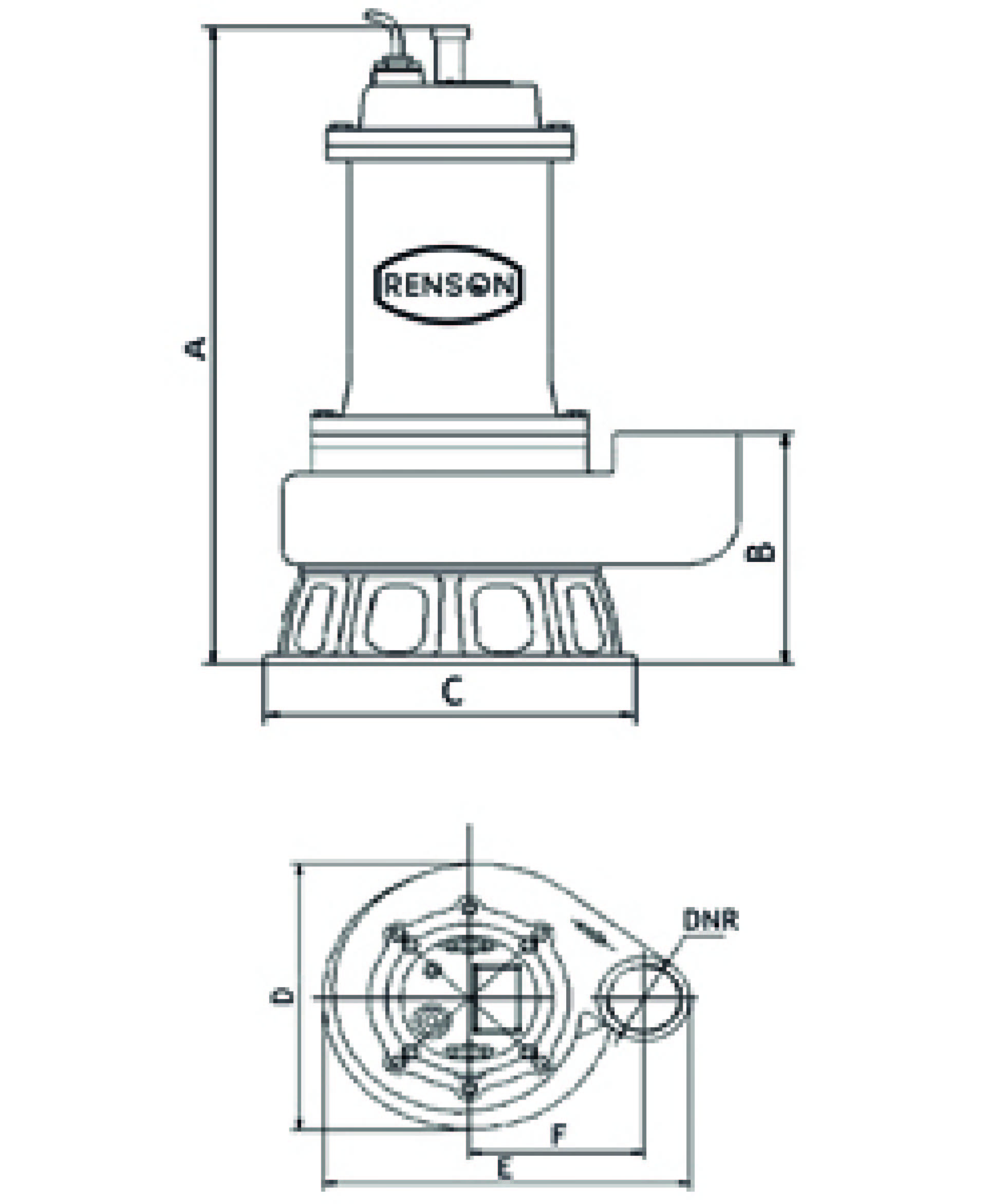

DNR :65 Hauteur :518 mm
Largeur :270 mmLongueur :346 mm
Poids :45 kg
TABLEAU TECHNIQUE
HMT max :23,80 mètres
Débit max :1200 l/min
Type de liquide :Eaux vertes / brunes
Application :Elevage / Industrie
Intensité d'utilisation :intensif
Granulométrie maximale :50 mm
Modèle :JST 22 R-SM
Tension :380 V
Puissance nominale :2 kW
Ampérage :6,50 A
Tour/min :2 900
Puissance :2,20 kW
DNR :65
Hauteur :518 mm
Largeur :270 mm
Longueur :346 mm
Poids :45 kg

EN SAVOIR DAVANTAGE

Description technique :


A quoi ça sert ?

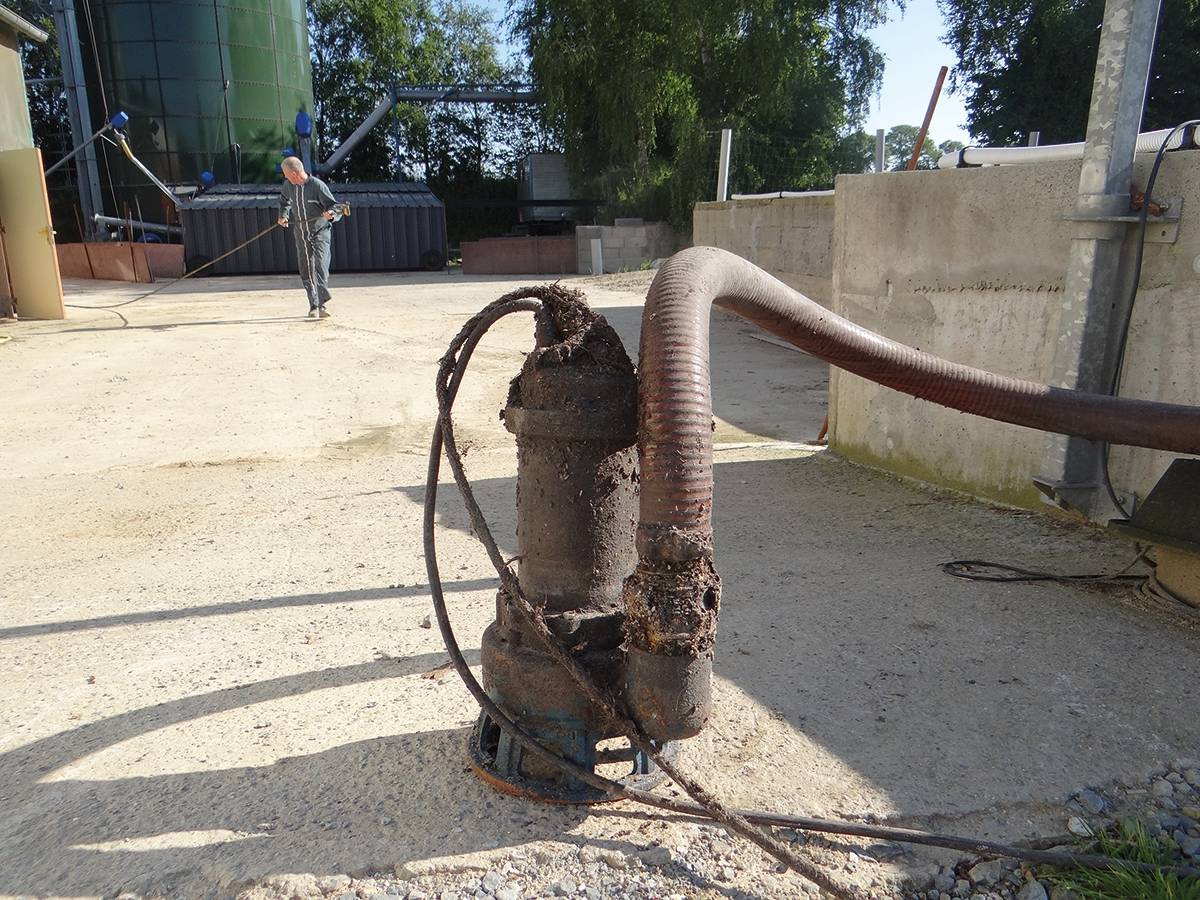

Relever des eaux chargées dans des applications agricoles (lisier de porcs, eaux vertes / brunes, …)

Application : Elevage (élevages porçins)

Avantages :
- Supporte une eau chargée de particules solides
- Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration
- Moteur protégé

Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Utilisation en élevage porcin
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Densité de liquide maximum : 7% de matières sèches
> Sphère de passage : 50 mm
> Tolérance en particule : 50 mm
> Raccordement taraudé : 2" 1/2F
> Epaisseur de la peinture : 200 microns
> Durée de vie des roulements : 50 000 heures
> DN Aspiration : 80 mm
> DN Refoulement : 2" 1/2 - DN65
> Hauteur de refoulement maximale : 23 mètres
> Profondeur d'immersion max : 10 mètres

Informations complémentaires :


Caractéristiques techniques :

Construction
Corps de pompe, carcasse moteur et turbine monocanale en fonte FT20D
Arbre en acier inoxydable
Paliers à roulements 6305 en bas et 6204 en haut, lubrification par bain d'huile
Garniture mécanique simple : grains en carbure de silicium, porte grains en acier inoxydable, lubrification par capacité d'huile interne
DN Aspiration : 80 mm
DN Refoulement : 65 mm
Raccordement taraudé : 2" 1/2F
Epaisseur de la peinture : 200 microns
Livré avec câble d'alimentation

Moteur
Triphasé pour service continu, bobinage 380V - 2 pôles 50 Hz - 3 CV - 2,2 kW
Submersible
Asynchrone
Vitesse de rotation : 2 900 tours / minute
Sondes thermiques
Isolation classe F

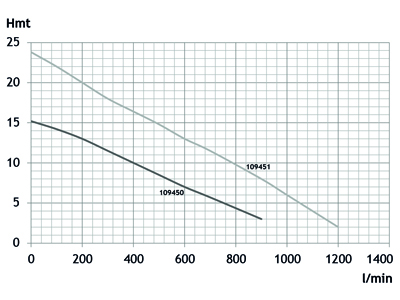

Plage de fonctionnement
Pour HMT 23,8 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 2 mètres = débit de 72 m3/h ; 1 200 l/min
Consulter la courbe pour plus d'informations

Livré sans raccord
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe

ACCESSOIRES CONSEILLES :
386069 COLLIER DE SERRAGE TOURILLON W4 INOX Ø 90 - 110 x 4
107107 5 METRES DE TUYAU SPIRALEX DIAMETRE 90MM
110274 COUDE 90° COMPRESSION PP N°16925 MALE 3’’ Ø 90
100262 1/2 RACCORD FILETÉ M ALU DN 80 3’’
100229 1/2 RACCORD CANNELÉ VERROU ALU DN 80 x 2
100256 1/2 RACCORD FEMELLE ALU DN80 3''
101047 BOBINE GALVA N°530 MM 3’’ LONGUEUR 300mm
110112 MAMELON REDUIT GALVA N°245 MM 3'' x 2''1/2
101431 MANCHON GALVA N°270 FF 2''1/2
817194 CLAPET BOULE TARAUDÉ 3'' FONTE JOINT NBR PRESSION MAX 10 BAR

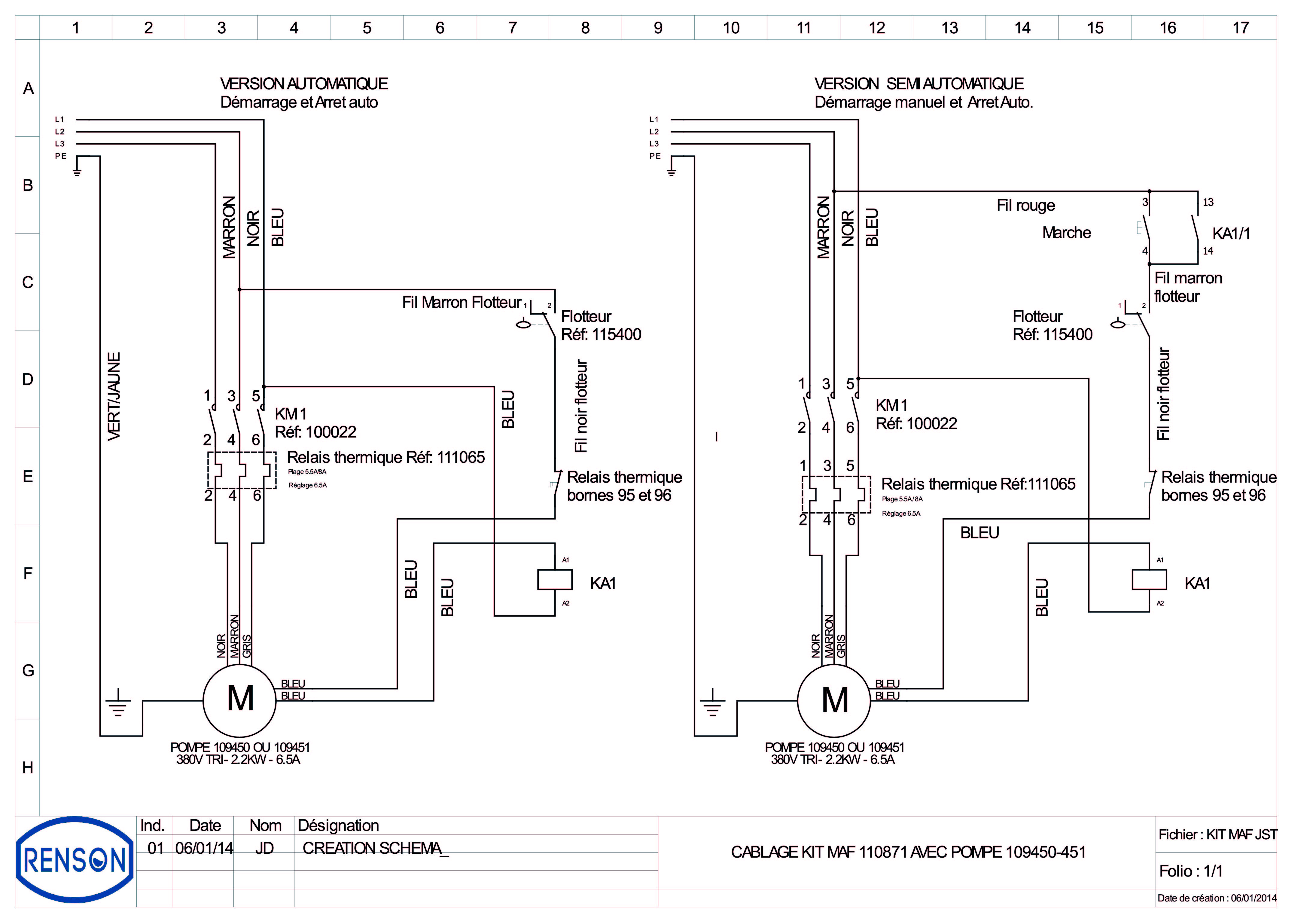

110871 KIT DE COMMANDE MARCHE/ARRÊT POUR POMPES DE 5,5 À 8A
817277 KIT ACCESSOIRES

ACCESSOIRES CONSEILLÉS

DOCUMENTS RELATIFS AU PRODUIT
Ici, retrouvez l'ensemble des documents relatifs à votre produit.
1 - Je choisis le document souhaité en cliquant sur ▼
2 - Je clique sur le bouton "Télécharger" pour obtenir le document
Télécharger

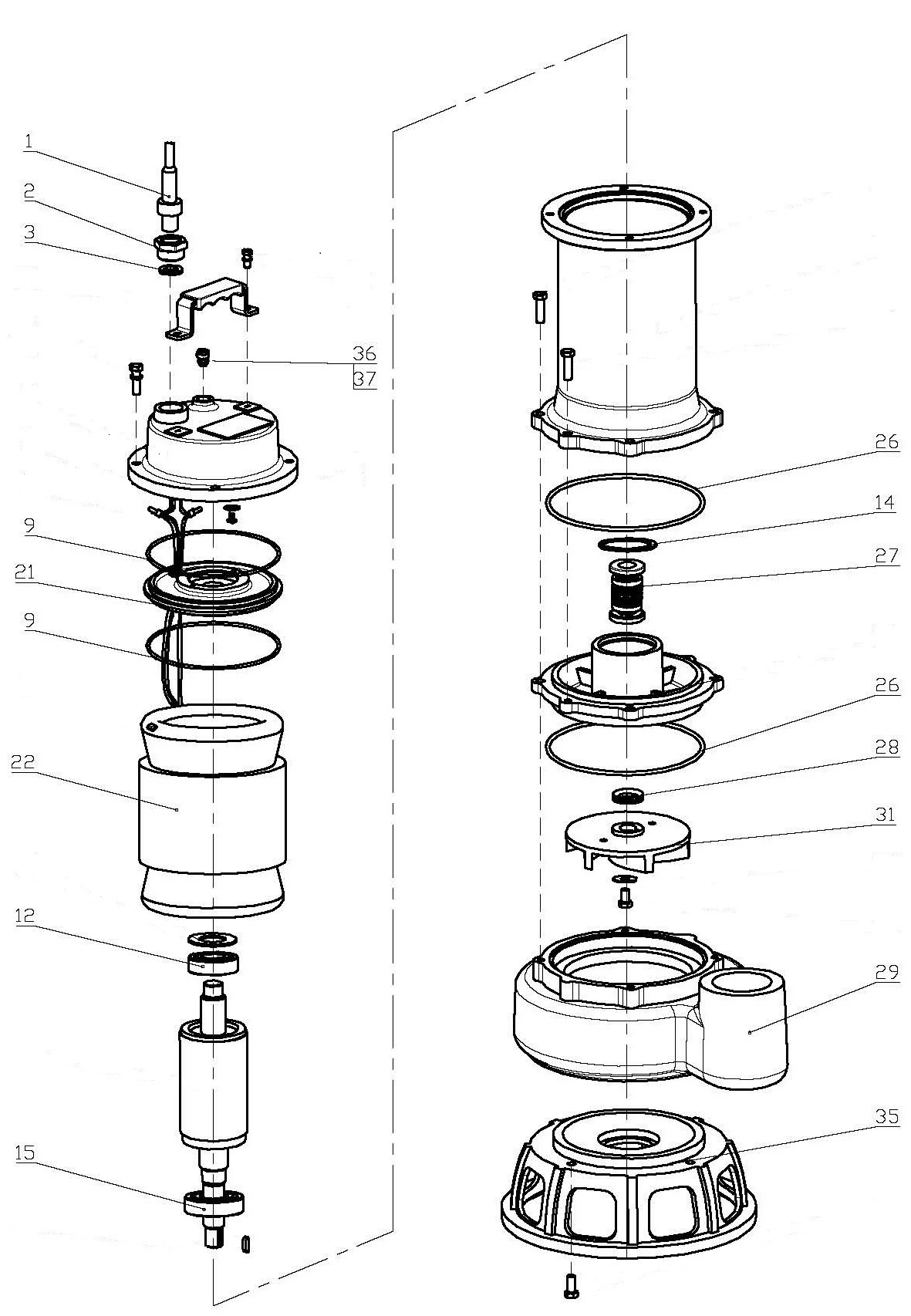

VUES ÉCLATÉES

VUES ECLATEES DU PRODUIT.




REPERE CODE DESIGNATION QTE /
MACHINE
DISPONIBILITE
01 164786 CABLE ALIMENTATION 10M POUR POMPE 109450-109451 1
EN STOCK
02 168503 ECROU LAITON DU PRESSE-ETOUPE POUR POMPE 109450-51 1
EN STOCK
03 164787 BAGUE LAITON DU PRESSE-ETOUPE POUR POMPE 109450-51 1
EN STOCK
09 164788 JOINT 135x3,1 POUR POMPE 109450-51 2
EN STOCK
12 168663 ROULEMENT 204 POUR POMPE 109450-51 1
EN STOCK
14 164999 BAGUE DE RETENUE POUR POMPE 109450-51 1
EN STOCK
15 168664 ROULEMENT 305 POUR POMPE 109450-51 1
EN STOCK
21 168665 LOGEMENT DU ROULEMENT SUPERIEUR POUR POMPE 109450-51 1
EN STOCK
22 200953 NOUS CONTACTER
26 164789 JOINT 160x3,1 POUR POMPE 109450-51 2
EN STOCK
27 323013 GARNITURE MECANIQUE DE PPE 109450-109451 1
EN STOCK
28 168000 JOINT V-RING DE TURBINE POUR POMPE 109450-51 1
EN STOCK
29 168784 CORPS DE POMPE POUR POMPE 109450-51 1
EN STOCK
31 164624 NOUS CONTACTER
35 168785 PIED POUR POMPE 109450-51 1
EN STOCK
36 164790 VIS DE PURGE DU MOTEUR POUR POMPE 109450-51 1
EN STOCK
37 164791 JOINT 8x1,9 POUR POMPE 109450-51 1
EN STOCK
