POMPE DE RELEVAGE TRI FONTE

Code 109450

Meilleure vente

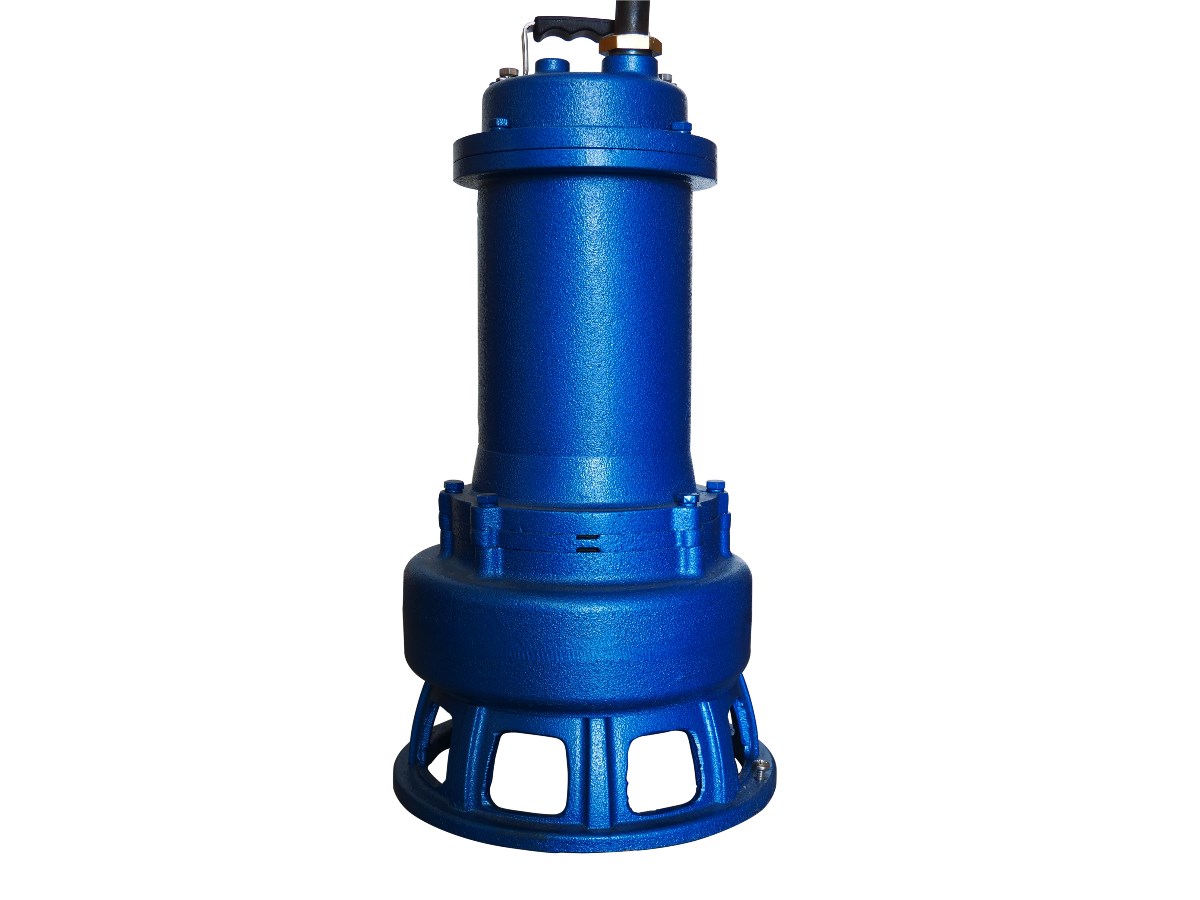

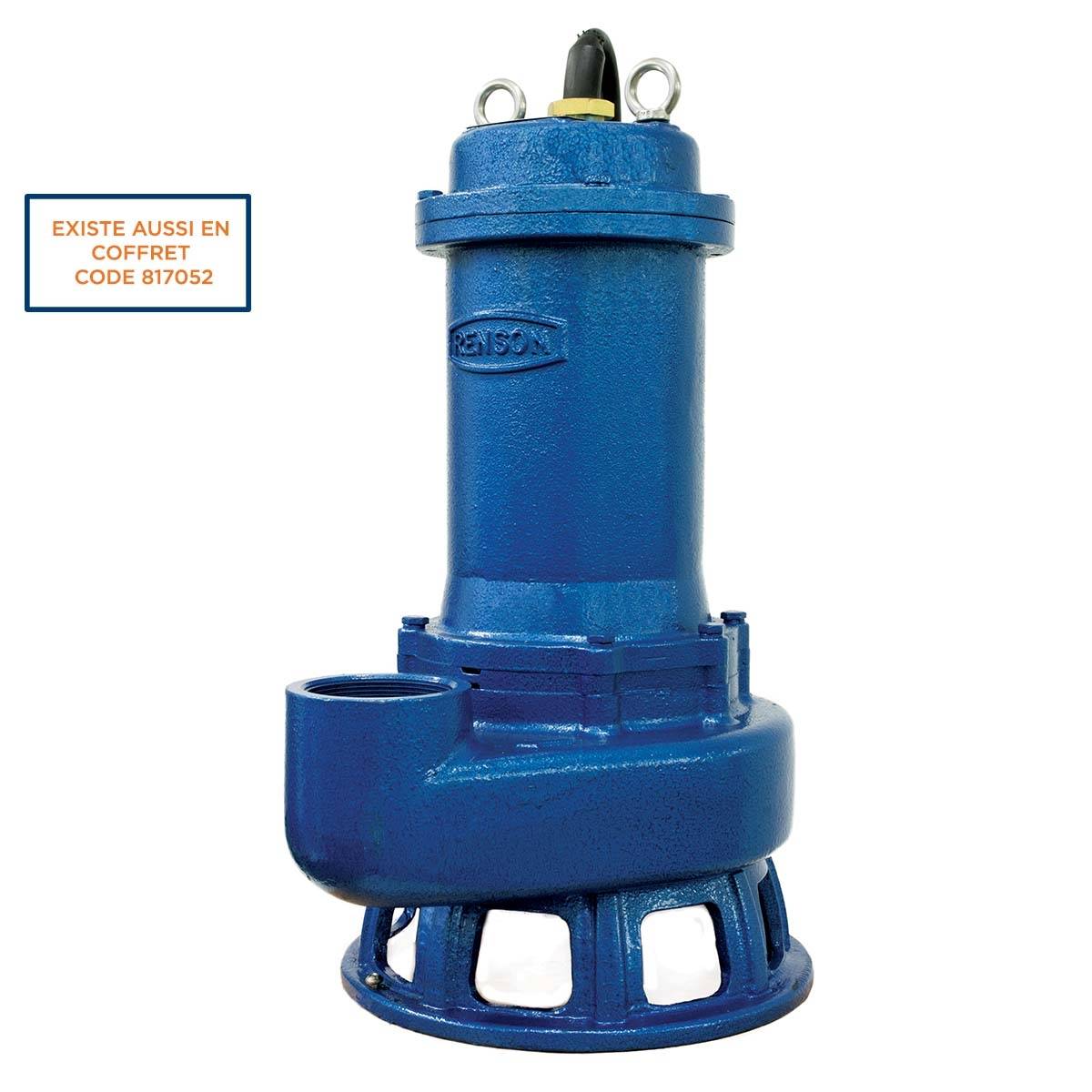

POMPE DE RELEVAGE TRI FONTE

ROUE VORTEX 2,2KW DN65

Réf. 109450

Supporte une eau chargée de particules solides

Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration

Moteur protégé

POMPE DE RELEVAGE TRI FONTE

ROUE VORTEX 2,2KW DN65

Réf. 109450

Connectez-vous pour connaître votre prix

Vous n'avez pas de compte ?

Créez un compte distributeur

Tableau technique

Débit max :

900 l/min

HMT max :

15 m

Type de liquide :

Eaux vertes / brunes

Application :

Elevage / Industrie

Intensité d'utilisation :

intensif

Granulométrie maximale :

50 mm

Immersion max :

10 m

Tension :

380 V

Taux de matière sèche maximum :

7 %

Modèle :

JST22 R-SV

Tour/min :

2 900

Puissance :

2,20 kW

Ampérage :

6,50 A

DNR :

Hauteur :

518 mm

Largeur :

270 mm

Longueur :

346 mm

Poids :

45 kg

Documents relatifs au produit

Fiche technique

Format PDF

Code EAN

Format WEB

Notice

Format PDF | 7.25 Mb

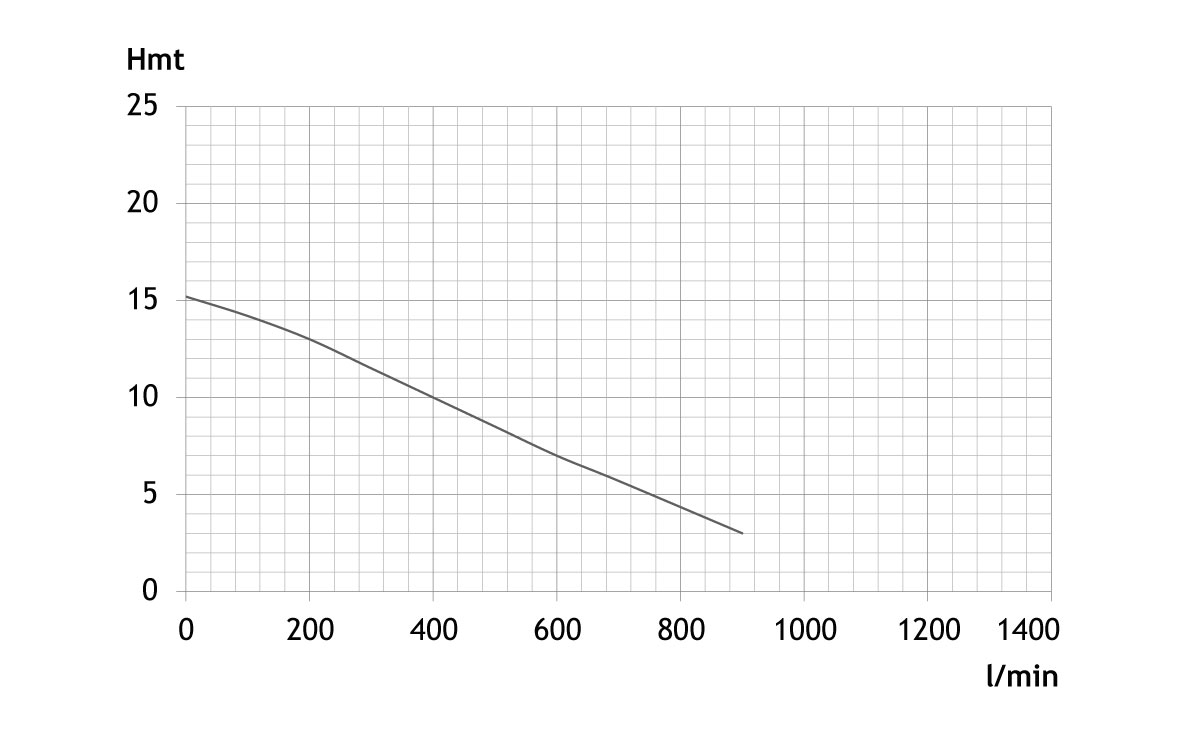

Courbe

Format JPG | 68.76 Kb

Schéma de câblage

Format JPG | 1.86 Mb

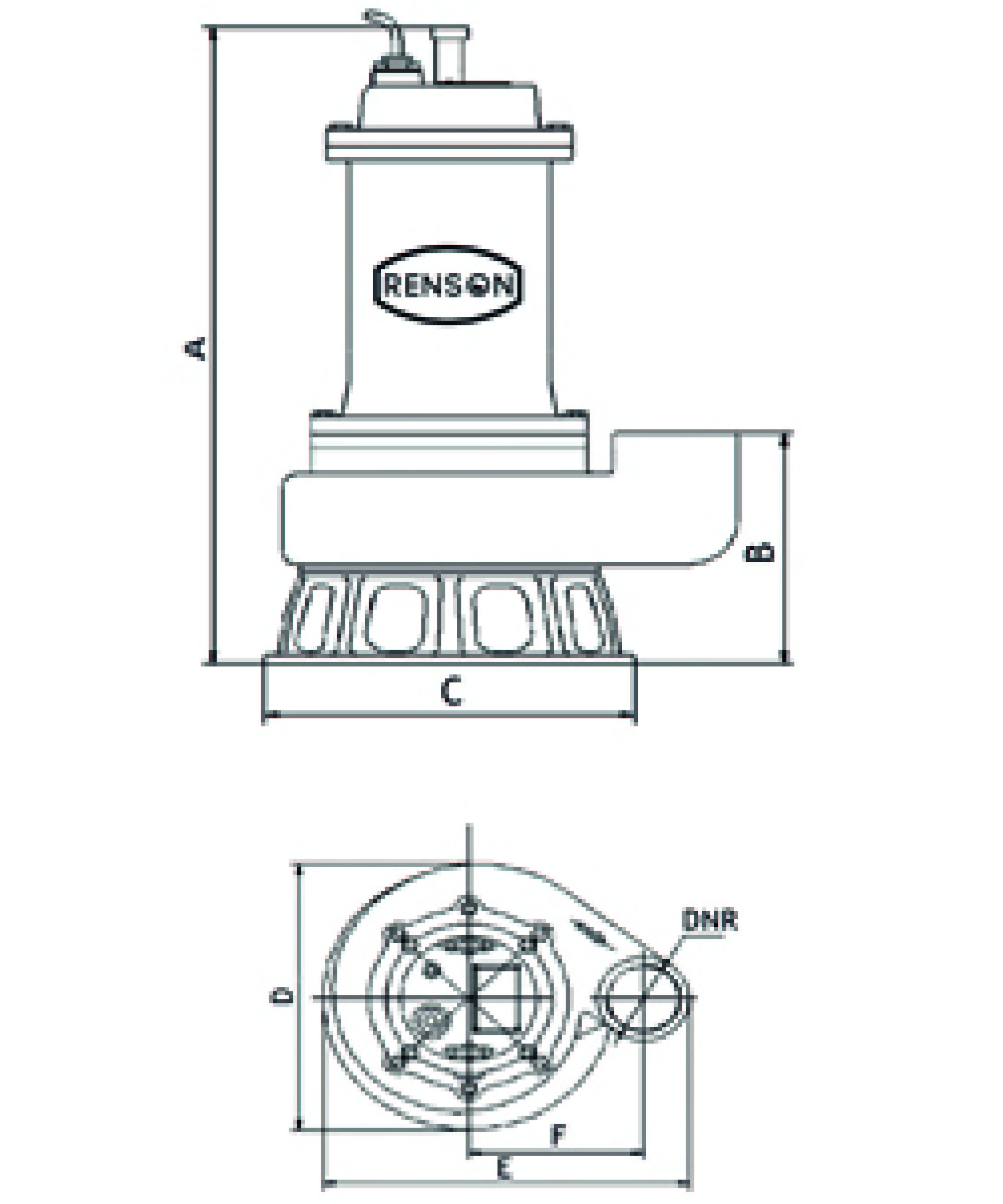

Plan d'encombrement

Format JPG | 1.04 Mb

Avantages produits

Supporte une eau chargée de particules solides

Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration

Moteur protégé

Description technique

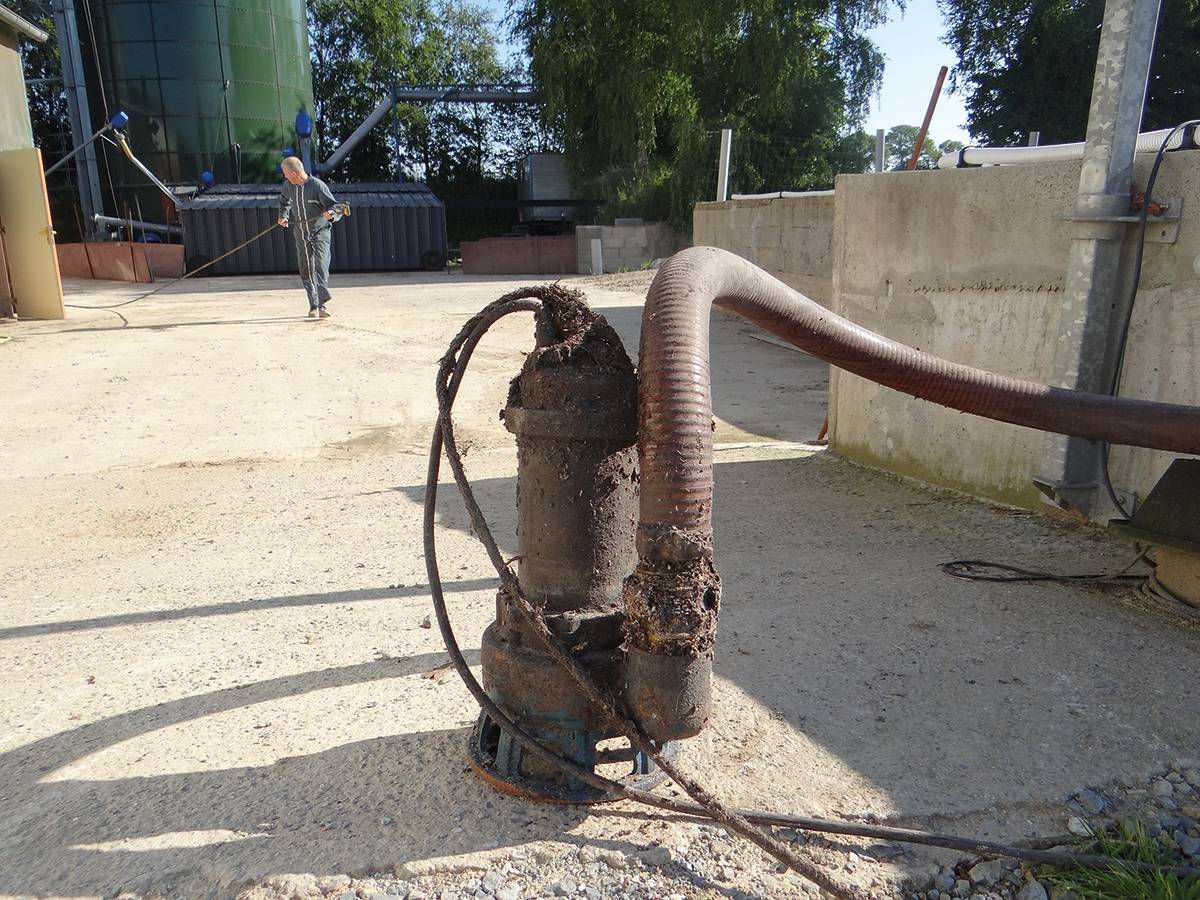

Cette pompe a été conçue pour relever des eaux chargées dans des applications agricoles (lisier de bovins, eaux vertes / brunes, …)

Application : Elevage (élevages bovins)

Conditions d'utilisation :
- Eaux chargées de particules solides
- Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
- Utilisation en élevage bovin
- Sphère de passage : 50 mm
- Durée de vie des roulements : 50 000 heures
- DN Aspiration : 80 mm

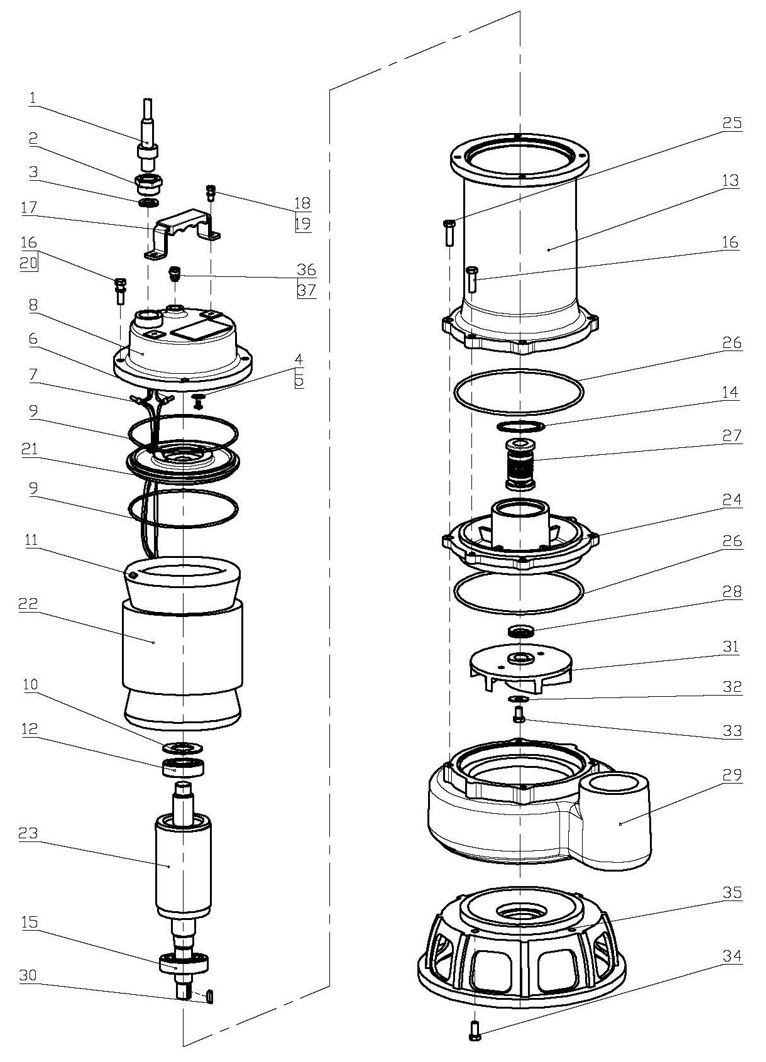

Construction :
Corps de pompe, carcasse moteur et turbine vortex en fonte FT20D
Arbre en acier inoxydable
Paliers à roulements 6305 en bas et 6204 en haut, lubrification par bain d'huile
Garniture mécanique simple : grains en carbure de silicium, porte grains en acier inoxydable, lubrification par capacité d'huile interne
DN Aspiration : 80 mm
Raccordement taraudé : 2" 1/2F
Epaisseur de la peinture : 200 microns
Livrée avec câble d'alimentation

Moteur :
Triphasé pour service continu, bobinage 380V - 2 pôles 50 Hz - 3 CV - 2,2 kW
Submersible
Asynchrone
Vitesse de rotation : 2 900 tours / minute
Sondes thermiques
Isolation classe F

Plage de fonctionnement
Pour HMT 15 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 3 mètres = débit de 54 m3/h ; 900 l/min
Consulter la courbe pour plus d'informations

Livré sans raccord

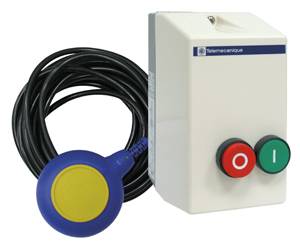

Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe
