POMPE DE RELEVAGE TRI FONTE
Code 105223
Hauteur de relevage très importante
Débit élevé
Fonctionnement optimal : trepied déjà monté

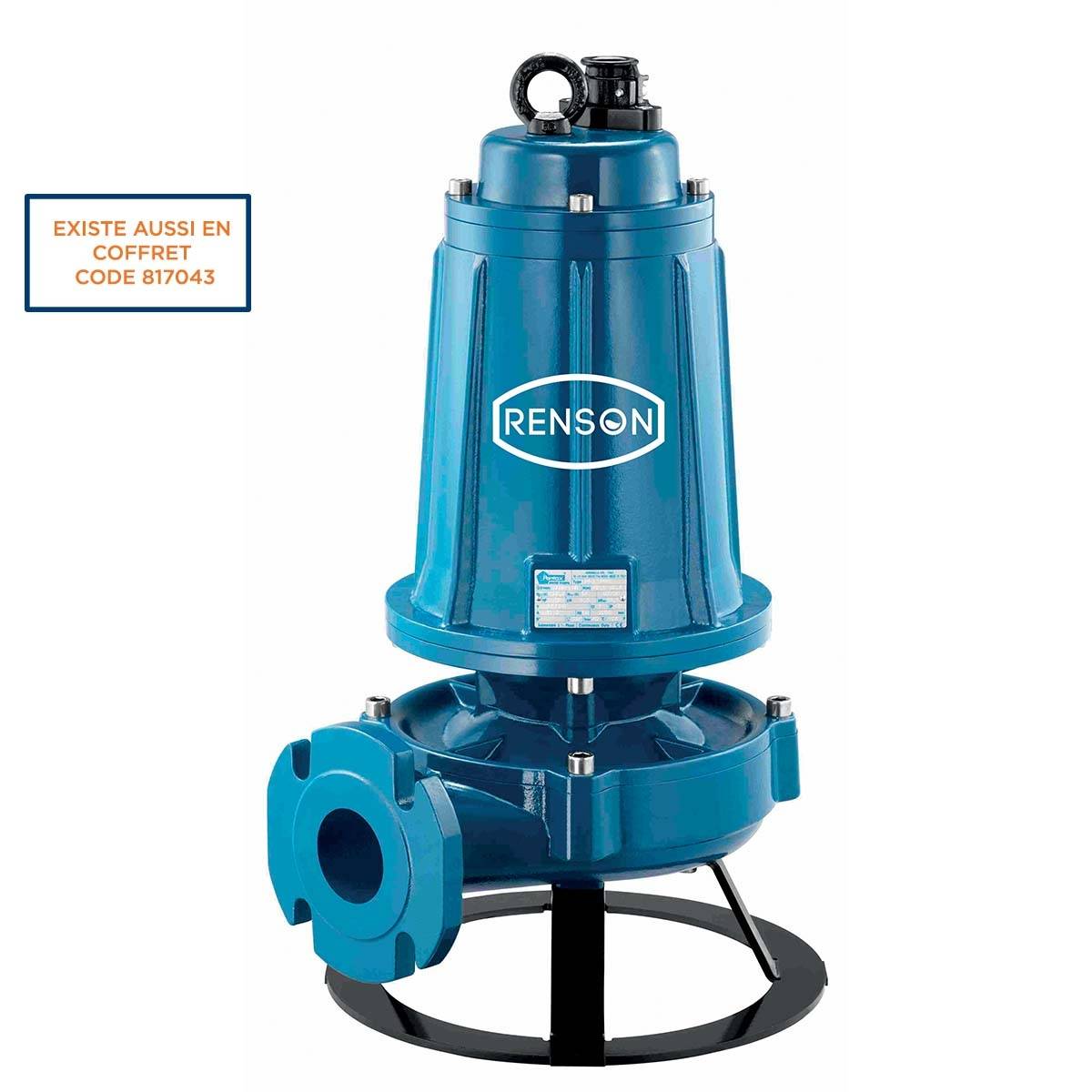

POMPE DE RELEVAGE TRI FONTE
ROUE VORTEX 4KW DN50 AC SOCLE
Réf. 105223
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Tour/min :
2900
Tension :
380 V
DNR :
50
Modèle :
DCT 560
Hauteur :
595 mm
Largeur :
347 mm
Poids :
63,50 kg
Pompe RENSON utilisée :
103821
Débit max :
850 l/min
Granulométrie max :
10 mm
HMT max :
38,70 mètres
Ampérage :
10,20 A
Puissance :
4 kW
Type de roue :
Roue vortex
Taux de matière sèche max :
3 %
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB
Plan d'encombrement
Format JPG | 104.53 Kb
Avantages produits
A quoi ça sert ?

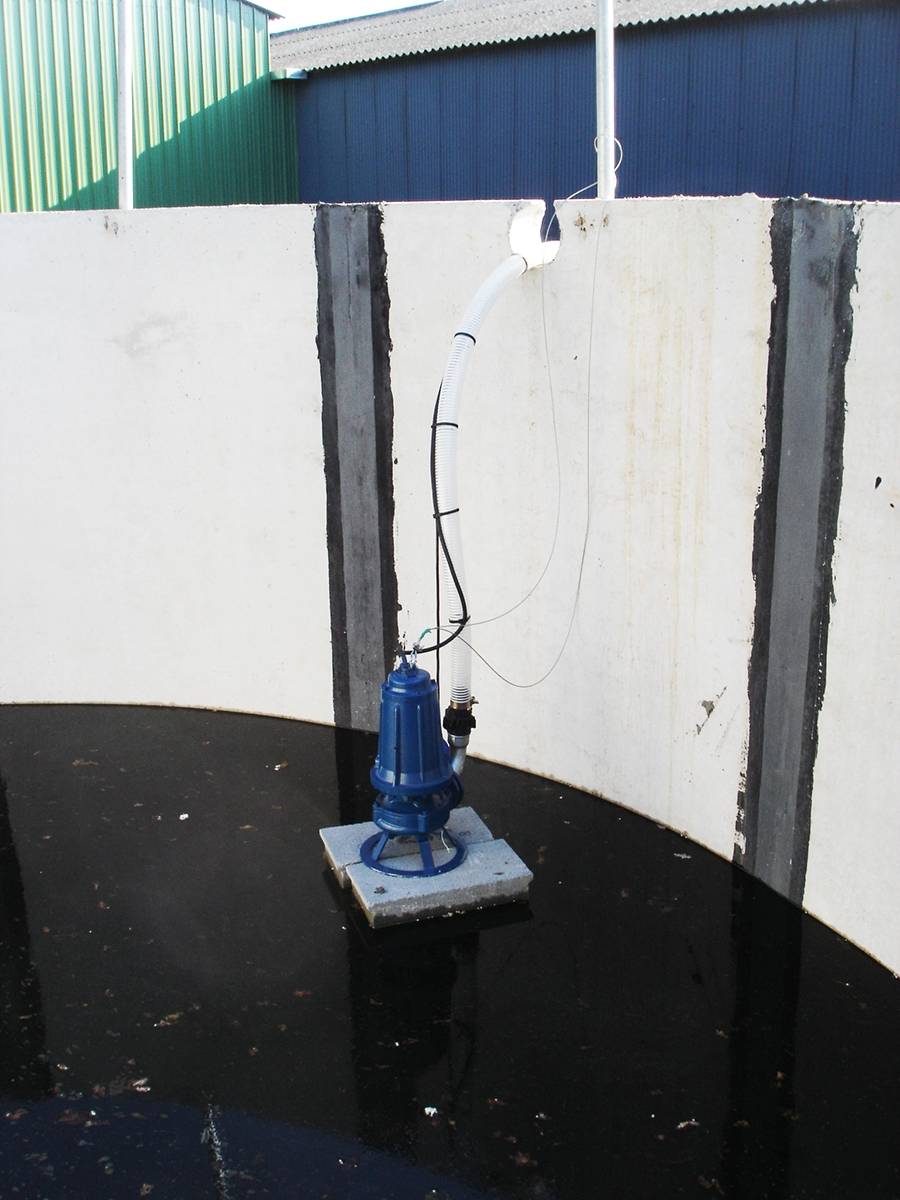

Relever des eaux chargées dans des applications agricoles (purin) et industrielles
Applications :
> Elevages bovins
> Industrie
Avantages :
Hauteur de relevage très importante
Débit élevé
Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration
Cadre d'utilisation :
> Eaux chargées
> Usage intensif
> Nécessite un condensateur de démarrage
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Granulométrie maximale : 10 mm
> Taux de matière sèche maximum : 3%
> Profondeur d’immersion maximale : 20 mètres
> DNR : 2"
Cadre d'utilisation :
> Eaux chargées
> Usage intensif
> Nécessite un condensateur de démarrage
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Granulométrie maximale : 10 mm
> Taux de matière sèche maximum : 3%
> Profondeur d’immersion maximale : 20 mètres
> DNR : 2"
DN50
> Hauteur de refoulement maximale : 38 mètres
> Hauteur de refoulement maximale : 38 mètres
Description technique
Caractéristiques techniques :
Construction
Corps de pompe et turbine vortex en fonte
Double garniture (carbure de silicium côté pompe, céramique côté moteur) avec film lubrifiant
Support en fer galvanisé
Moteur à induction à 2 pôles en bain d'huile
Nécessite un condensateur de démarrage
Livré avec 10 mètres de câble d'alimentation
Moteur
Triphasé, bobinage 380V - 50 Hz
Moteur à induction à 2 pôles en bain d'huile
Indice de protection IP68 - classe F
Vitesse de rotation : 2 900 tr/min

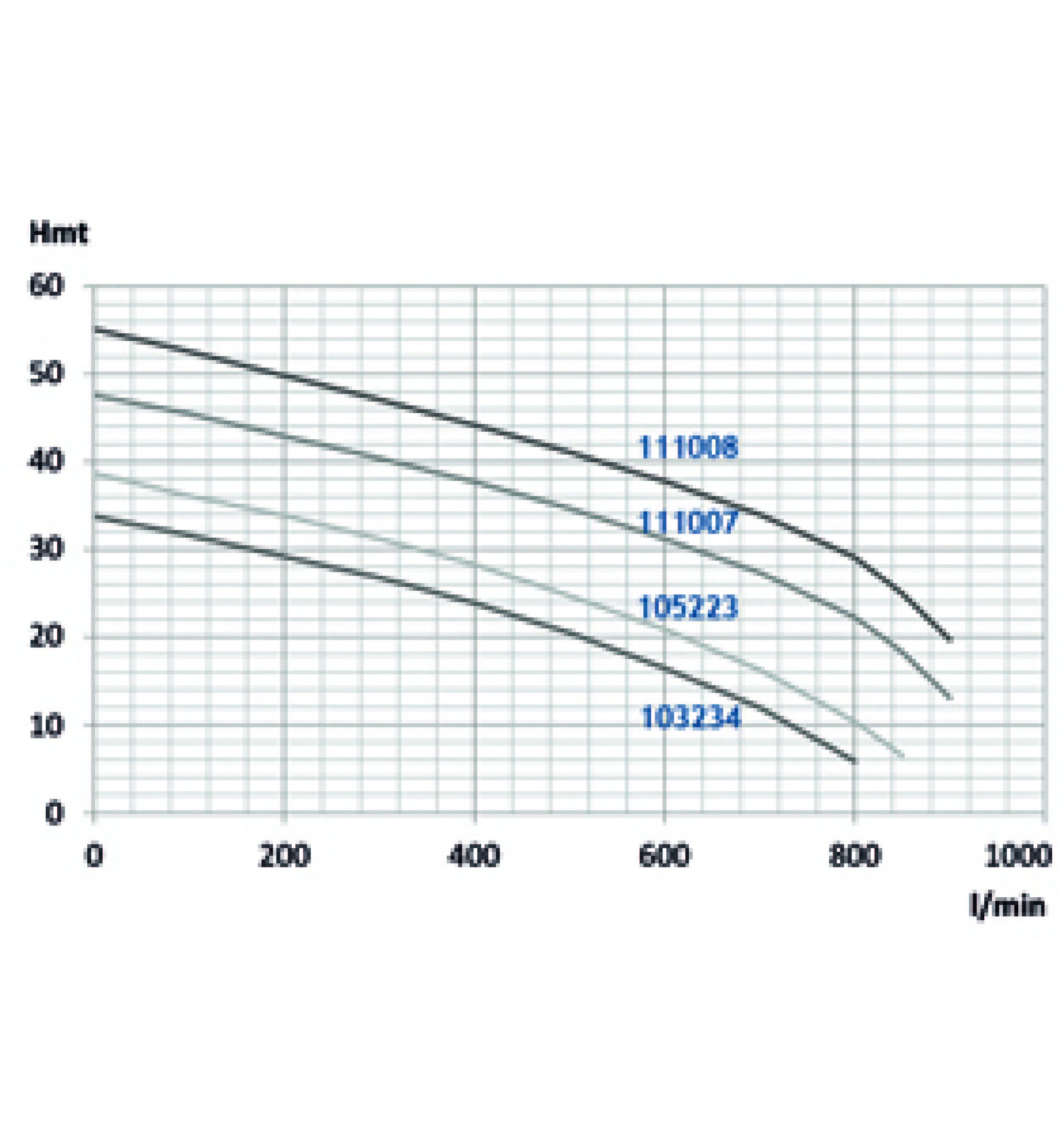

Plage de fonctionnement
Pour HMT 38,7 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 6,5 mètres = débit de 51 m3/h ; 850 l/min
Consulter la courbe pour plus d'informations
Livré sans raccord
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe
ACCESSOIRES CONSEILLES :
386063 COLLIER DE SERRAGE W4 INOX Ø 70 - 90 x 2
107106 5 METRES DE TUYAU SPIRALEX Ø 70
103314 KIT DE RACCORDEMENT RAPIDE EN ALUMINIUM C70 MÂLE/FEMELLE 2"1/2
345020 BRIDE ACIER DN65 - PN16 - 2’’1/2
345025 JOINT POUR BRIDE DN65
100011 VIS H M 14 X 70 ZINC x 4
100045 ECROU FREIN ZINC M 14 x 4
106026 RONDELLE ZINC M 14 x 4
817452 COFFRET DE COMMANDE POUR POMPE OU MALAXEUR DE 2,2KW A 5,5KW
817015 KIT ACCESSOIRES

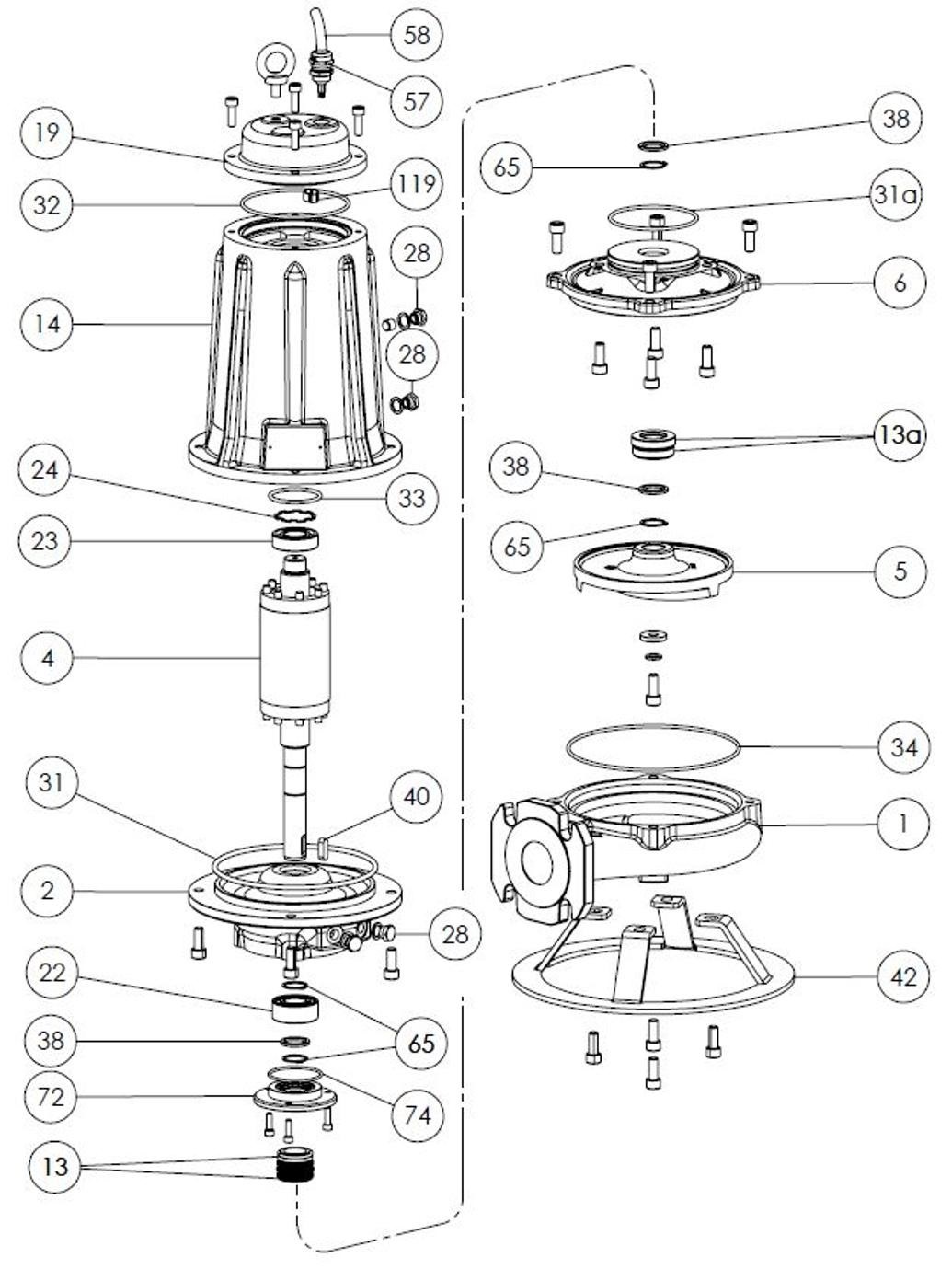

Vues éclatées
Repère
Code
Stock
Libellé
04
Sur commande
ROTOR POUR POMPE 110941
05
En stock
TURBINE D.178 POUR POMPE DCT560
119
Sur commande
PASSE CABLE POUR POMPE DCT410 - DCT560
13a
En stock
GARNITURE MECANIQUE DE POMPE DCT400/550 REP13a
19
Ce produit n'est plus disponible
COUVERCLE DE MOTEUR MEC100 M20
22
En stock
ROULEMENT Di.25/De.52/l.20,6mm
23
Sur commande
ROULEMENT Di.25/De.52/l.15mm
28
En stock
BOUCHON POUR PPE RC 150-200P
31
En stock
JOINT O-RING DE MOTEUR DCT400/550 REP31
31a
En stock
JOINT O-RING DE POMPE DCT400/550 REP31a
32
En stock
JOINT O-RING DE CARTER DCT400/550 REP32
33
En stock
JOINT O-RING Ø52,39x3,53
34
En stock
JOINT DE CORPS POUR PPE DCT550
38
En stock
RONDELLE DE GARNITURE DE PPE DCT400/550 N°1 REP38
40
En stock
CLAVETTE BA 8x7x25MM C45
42
Sur commande
PIED ASSISE - KIT ACCOUPLEMENT POUR POMPES DCT 410 & DCT 560
57
Ce produit n'est plus disponible
PRESSE-CÂBLE M20
58
En stock
CABLE ALIMENTATION PPE DCT410
65
En stock
RONDELLE DE GARNITURE DE PPE DCT400/550 N°2 REP44
72
Sur commande
BRIDE DE ROULEMENT INTERIEUR POUR POMPE DCT 110941
74
En stock
JOINT ORING SUPPORT ROULEMENT POUR POMPE 103234 - 110941
04
Sur commande
157926
ROTOR POUR POMPE 110941
05
En stock
164704
TURBINE D.178 POUR POMPE DCT560
119
Sur commande
810809
PASSE CABLE POUR POMPE DCT410 - DCT560
13a
En stock
111440
GARNITURE MECANIQUE DE POMPE DCT400/550 REP13a
19
Ce produit n'est plus disponible
814885
COUVERCLE DE MOTEUR MEC100 M20
22
En stock
381539
ROULEMENT Di.25/De.52/l.20,6mm
23
Sur commande
814278
ROULEMENT Di.25/De.52/l.15mm
28
En stock
369594
BOUCHON POUR PPE RC 150-200P
31
En stock
111441
JOINT O-RING DE MOTEUR DCT400/550 REP31
31a
En stock
111442
JOINT O-RING DE POMPE DCT400/550 REP31a
32
En stock
111443
JOINT O-RING DE CARTER DCT400/550 REP32
33
En stock
320190
JOINT O-RING Ø52,39x3,53
34
En stock
104645
JOINT DE CORPS POUR PPE DCT550
38
En stock
111446
RONDELLE DE GARNITURE DE PPE DCT400/550 N°1 REP38
40
En stock
381537
CLAVETTE BA 8x7x25MM C45
42
Sur commande
104648
PIED ASSISE - KIT ACCOUPLEMENT POUR POMPES DCT 410 & DCT 560
57
Ce produit n'est plus disponible
814886
PRESSE-CÂBLE M20
58
En stock
104592
CABLE ALIMENTATION PPE DCT410
65
En stock
111447
RONDELLE DE GARNITURE DE PPE DCT400/550 N°2 REP44
72
Sur commande
320195
BRIDE DE ROULEMENT INTERIEUR POUR POMPE DCT 110941
74
En stock
320196
JOINT ORING SUPPORT ROULEMENT POUR POMPE 103234 - 110941
