POMPE DE RELEVAGE TRI FONTE
Code 103821
Hauteur de relevage très importante
Débit élevé

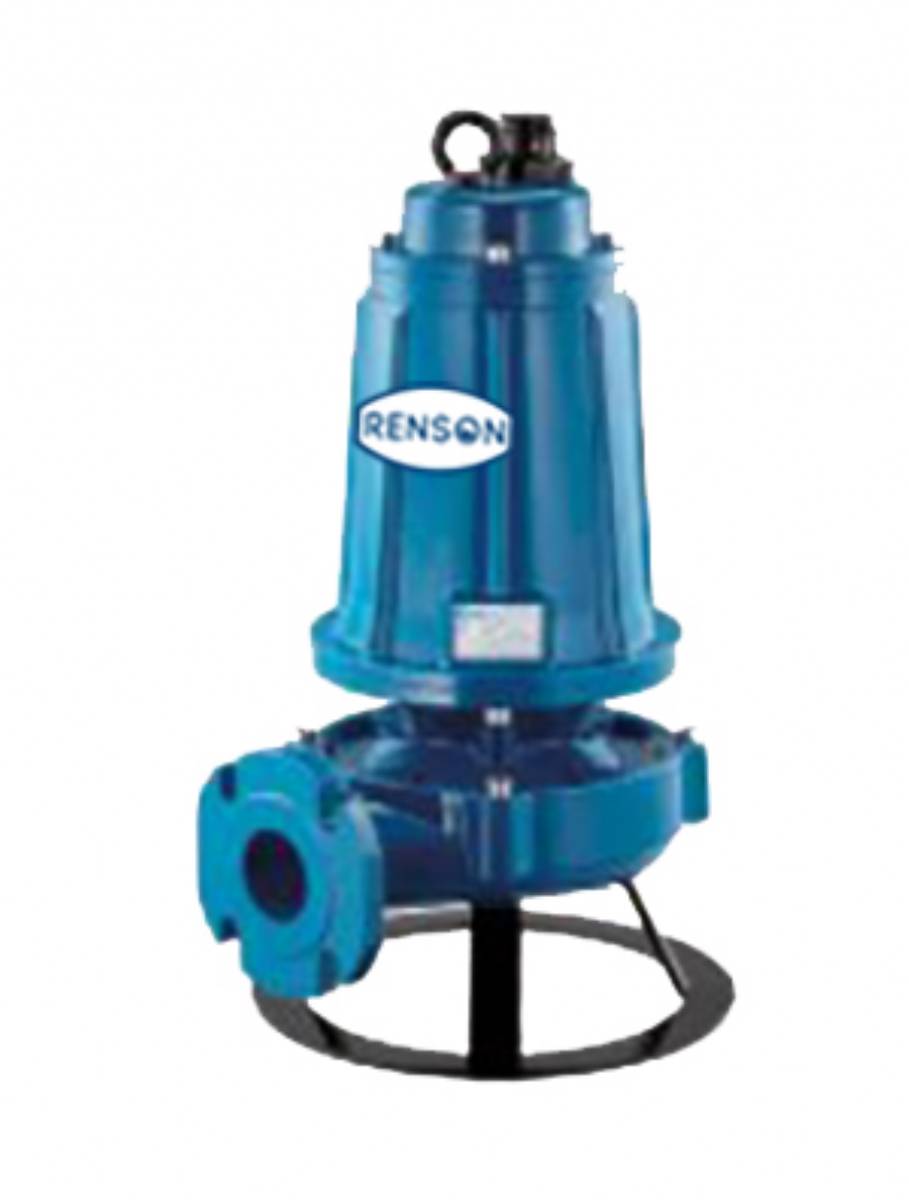

POMPE DE RELEVAGE TRI FONTE
ROUE VORTEX 4KW DN50 AC SOCLE
Réf. 103821
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Tableau technique
Type de roue :
Roue vortex
HMT max :
38,70 mètres
Débit max :
850 l/min
Granulométrie max :
10 mm
Taux de matière sèche max :
3 %
Modèle :
DCT 560
Tension :
380 V
Puissance :
4 kW
Ampérage :
10,20 A
Tour/min :
2900
DNR :
50
Hauteur :
595 mm
Largeur :
347 mm
Poids :
63,50 kg
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB

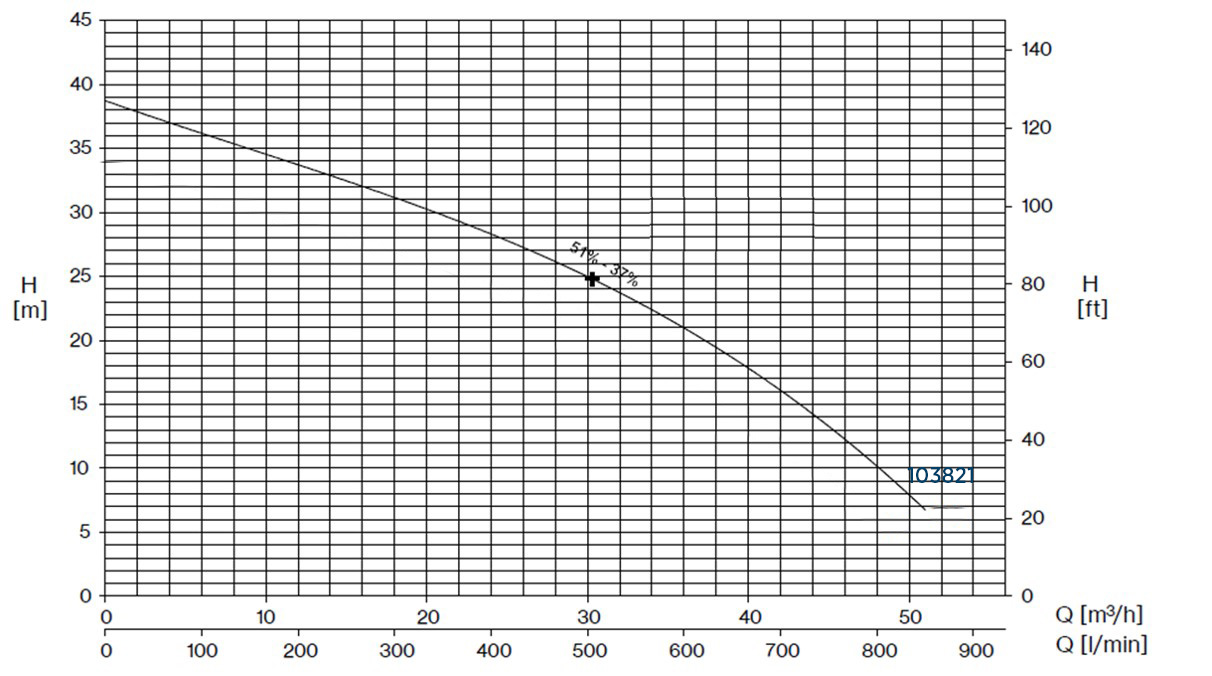

Courbe
Format JPG | 174.36 Kb
Tableau des perf ences hydrauliques
Format JPG | 73.76 Kb

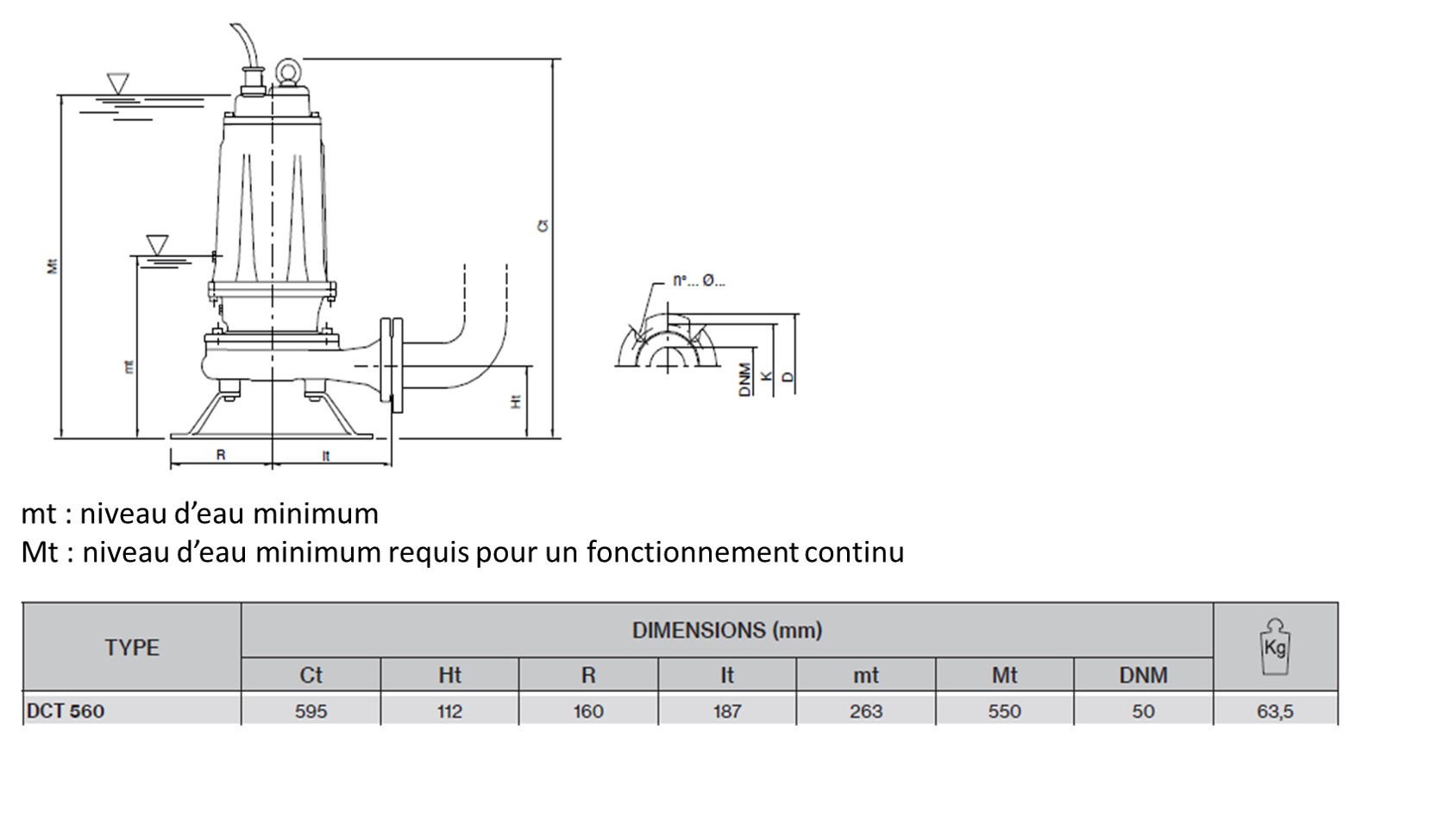

Plan d'encombrement
Format JPG | 111.13 Kb
Avantages produits
A quoi ça sert ?
Relever des eaux chargées dans des applications agricoles (purin) et industrielles
Applications :
> Elevages bovins
> Industrie
Avantages :
Hauteur de relevage très importante
Débit élevé
Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration
Cadre d'utilisation :
> Eaux chargées
> Usage intensif
> Nécessite un condensateur de démarrage
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Granulométrie maximale : 20 mm
> Taux de matière sèche maximum : 3%
> Profondeur d’immersion maximale : 20 mètres
> DNR : 2"
Cadre d'utilisation :
> Eaux chargées
> Usage intensif
> Nécessite un condensateur de démarrage
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Granulométrie maximale : 20 mm
> Taux de matière sèche maximum : 3%
> Profondeur d’immersion maximale : 20 mètres
> DNR : 2"
DN50
> Hauteur de refoulement maximale : 38 mètres
> Hauteur de refoulement maximale : 38 mètres
Description technique
Cadre d'utilisation :
> Eaux chargées
> Usage intensif
> Nécessite un condensateur de démarrage
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : 0 - 40°C
> Granulométrie maximale : 10 mm
> Taux de matière sèche maximum : 3%
> Profondeur d’immersion maximale : 20 mètres
> DNR : 2" - DN50
Caractéristiques techniques :
Construction
Corps de pompe et turbine vortex en fonte
Double garniture (carbure de silicium côté pompe, céramique côté moteur) avec film lubrifiant
Support en fer galvanisé
Moteur à induction à 2 pôles en bain d'huile
Nécessite un condensateur de démarrage
Livré avec 10 mètres de câble d'alimentation
Moteur
Triphasé, bobinage 380V - 50 Hz
Moteur à induction à 2 pôles en bain d'huile
Indice de protection IP68 - classe F
Vitesse de rotation : 2 900 tr/min
Plage de fonctionnement
Pour HMT 38,7 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 6,5 mètres = débit de 51 m3/h ; 850 l/min
Consulter la courbe pour plus d'informations
Livré sans raccord
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe
> Eaux chargées
> Usage intensif
> Nécessite un condensateur de démarrage
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : 0 - 40°C
> Granulométrie maximale : 10 mm
> Taux de matière sèche maximum : 3%
> Profondeur d’immersion maximale : 20 mètres
> DNR : 2" - DN50
Caractéristiques techniques :
Construction
Corps de pompe et turbine vortex en fonte
Double garniture (carbure de silicium côté pompe, céramique côté moteur) avec film lubrifiant
Support en fer galvanisé
Moteur à induction à 2 pôles en bain d'huile
Nécessite un condensateur de démarrage
Livré avec 10 mètres de câble d'alimentation
Moteur
Triphasé, bobinage 380V - 50 Hz
Moteur à induction à 2 pôles en bain d'huile
Indice de protection IP68 - classe F
Vitesse de rotation : 2 900 tr/min
Plage de fonctionnement
Pour HMT 38,7 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 6,5 mètres = débit de 51 m3/h ; 850 l/min
Consulter la courbe pour plus d'informations
Livré sans raccord
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe

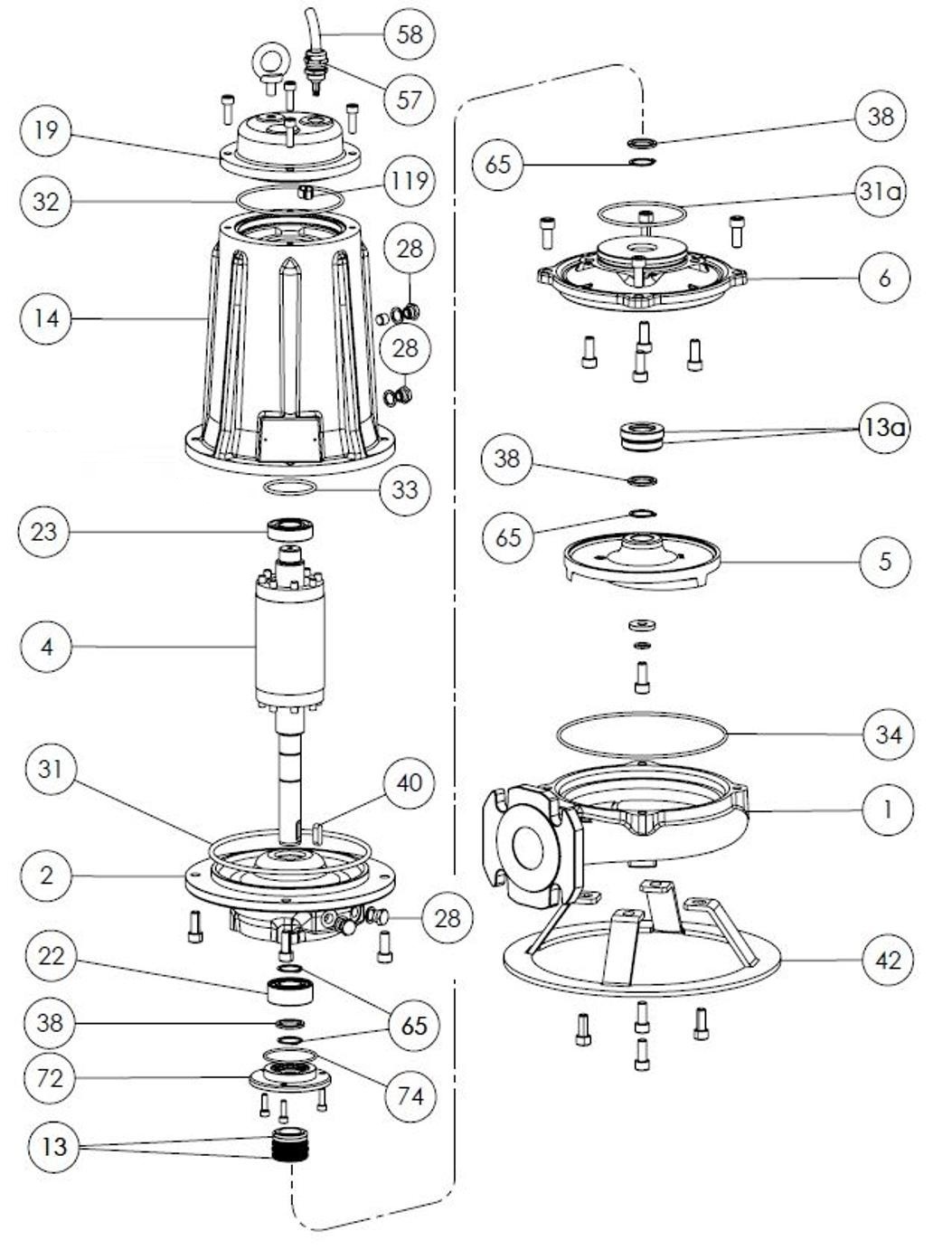

Vues éclatées
Repère
Code
Qté
Stock
Libellé
05
x1
En stock
TURBINE D.178 POUR POMPE DCT560
119
x4
Sur commande
PASSE CABLE POUR POMPE DCT410 - DCT560
13
x1
En stock
GARNITURE MECANIQUE DE MOTEUR DCT400/550 REP13
13a
x1
En stock
GARNITURE MECANIQUE DE POMPE DCT400/550 REP13a
19
x1
Ce produit n'est plus disponible
COUVERCLE DE MOTEUR MEC100 M20
22
x1
En stock
ROULEMENT Di.25/De.52/l.20,6mm
23
x1
En stock
ROULEMENT Di.25/De.52/l.15mm
28
x1
En rupture
BOUCHON POUR PPE RC 150-200P
31
x1
En stock
JOINT O-RING DE MOTEUR DCT400/550 REP31
31a
x1
En stock
JOINT O-RING DE POMPE DCT400/550 REP31a
32
x1
En stock
JOINT O-RING DE CARTER DCT400/550 REP32
33
x1
En stock
JOINT O-RING Ø52,39x3,53
34
x2
En stock
JOINT DE CORPS POUR PPE DCT550
38
x1
En stock
RONDELLE DE GARNITURE DE PPE DCT400/550 N°1 REP38
42
x1
Sur commande
PIED ASSISE - KIT ACCOUPLEMENT POUR POMPES DCT 410 & DCT 560
57
x1
Ce produit n'est plus disponible
PRESSE-CÂBLE M20
58
x5
En stock
CABLE ALIMENTATION PPE DCT410
65
x2
En stock
RONDELLE DE GARNITURE DE PPE DCT400/550 N°2 REP44
72
x1
Sur commande
BRIDE DE ROULEMENT INTERIEUR POUR POMPE DCT 110941
74
x1
En stock
JOINT ORING SUPPORT ROULEMENT POUR POMPE 103234 - 110941
