Pompe De Relevage Tri Fonte Avec Roue Vortex

POMPE DE RELEVAGE TRI FONTE

Code 103234

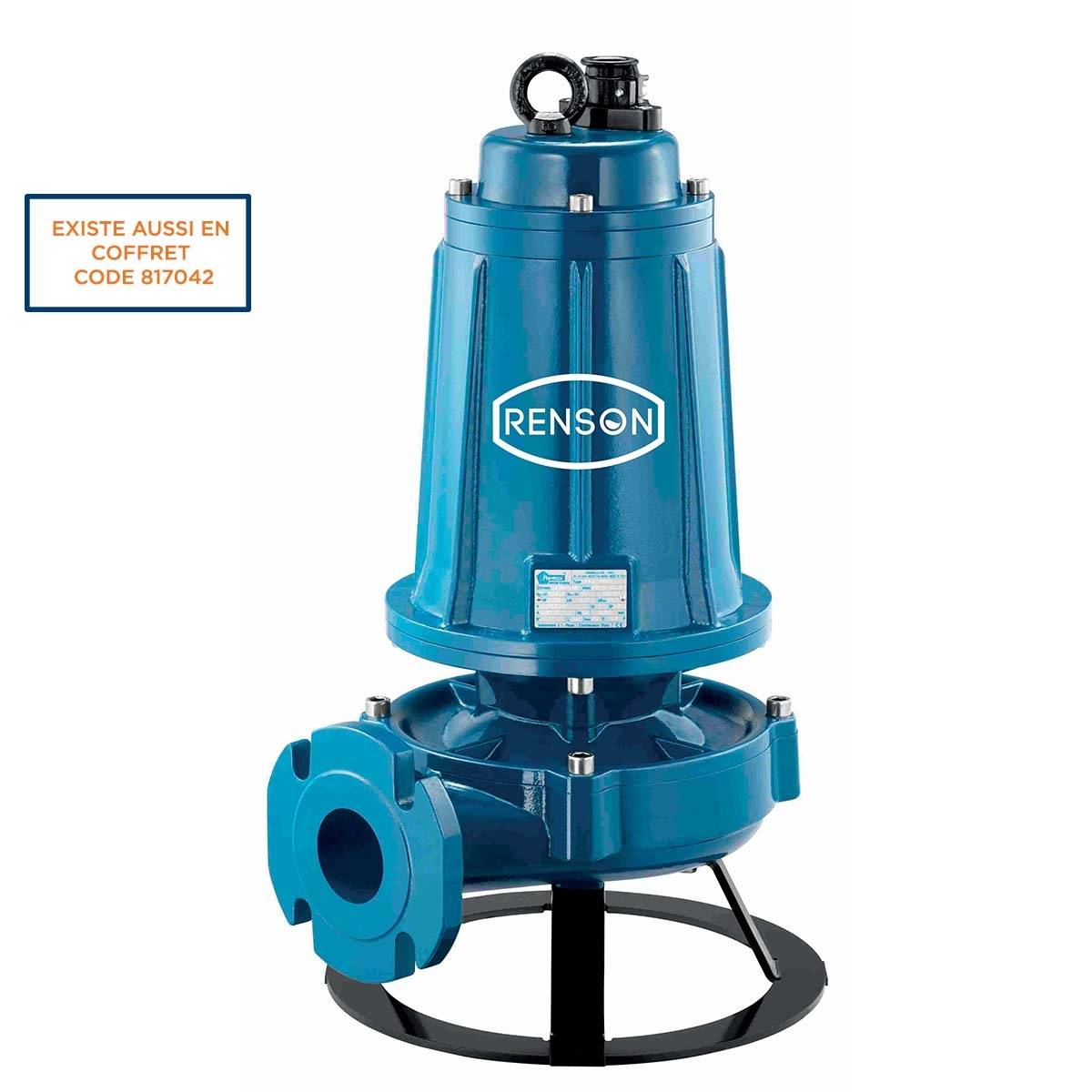

POMPE DE RELEVAGE TRI FONTE

ROUE VORTEX 3KW DN50 AC SOCLE

Réf. 103234

Hauteur de relevage très importante

Débit élevé

Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration

Type de roue

Puissance

Equipement

Raccordement

POMPE DE RELEVAGE TRI FONTE

ROUE VORTEX 3KW DN50 AC SOCLE

Réf. 103234

Connectez-vous pour connaître votre prix

Vous n'avez pas de compte ?

Créez un compte distributeur

Accessoires conseillés

Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier

386063

COLLIER DE SERRAGE W4 TOUR

ET VIS EN INOX DIAMETRE 70-90

Voir la fiche produit

103314

KIT RACCORD RAPIDE ALU 2''1/2

DIAMETRE 70MM COUDE

Voir la fiche produit

817452

COFFRET DE COMMANDE POUR POMPE

OU MALAXEUR DE 2,2KW A 5,5KW

Voir la fiche produit

104648

PIED ASSISE - KIT ACCOUPLEMENT

POUR POMPES DCT 410 & DCT 560

Voir la fiche produit

Connectez-vous pour ajouter au panier

Tableau technique

Type de roue :

Roue vortex

HMT max :

33,80 mètres

Débit max :

800 l/min

Granulométrie max :

10 mm

Taux de matière sèche max :

3 %

Modèle :

DCT 410

Tension :

380 V

Puissance :

3 kW

Ampérage :

8,90 A

Tour/min :

2900

DNR :

Hauteur :

595 mm

Largeur :

347 mm

Poids :

60,50 kg

Documents relatifs au produit

Fiche technique

Format PDF

Code EAN

Format WEB

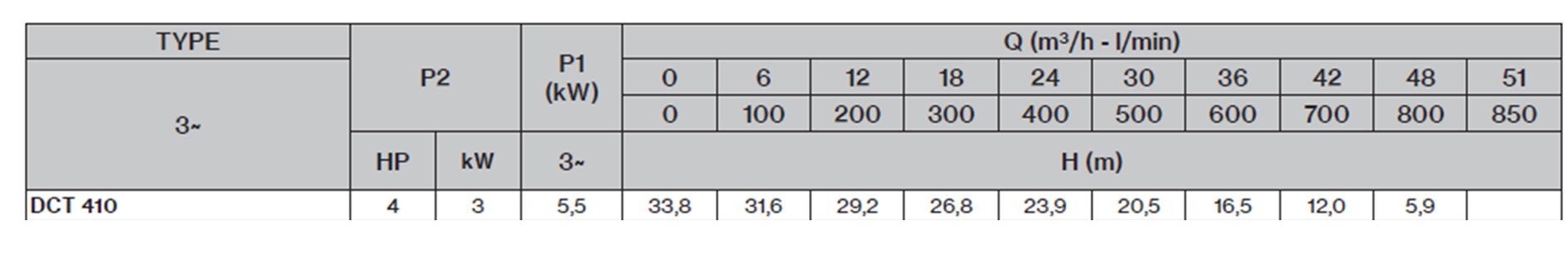

Tableau des performences hydrauliques

Format JPG | 66.74 Kb

Plan d'encombrement

Format JPG | 76.21 Kb

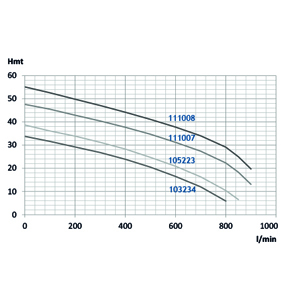

Courbe

Format JPG | 720.26 Kb

Avantages produits

A quoi ça sert ?
Relever des eaux chargées dans des applications agricoles (purin) et industrielles

Applications :
> Elevages bovins
> Industrie

Avantages :

Hauteur de relevage très importante

Débit élevé

Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration

Cadre d'utilisation :
> Eaux chargées
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Granulométrie maximale : 10 mm
> Taux de matière sèche maximum : 3%
> Profondeur d’immersion maximale : 20 mètres
> DNR : 2"

DN50
> Hauteur de refoulement maximale : 33 mètres

Description technique

Caractéristiques techniques :
Construction
Corps de pompe et turbine vortex en fonte
Double garniture (carbure de silicium côté pompe, céramique côté moteur) avec film lubrifiant
Support en fer galvanisé
Moteur à induction à 2 pôles en bain d'huile
Nécessite un condensateur de démarrage
Livré avec 10 mètres de câble d'alimentation

Moteur
Triphasé, bobinage 380V - 50 Hz
Moteur à induction à 2 pôles en bain d'huile
Indice de protection IP68 - classe F
Vitesse de rotation : 2 900 tr/min

Plage de fonctionnement
Pour HMT 33,8 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 5,9 mètres = débit de 48 m3/h ; 800 l/min
Consulter la courbe pour plus d'informations

Livré sans raccord
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe

ACCESSOIRES CONSEILLES :
386063 COLLIER DE SERRAGE W4 INOX Ø 70 - 90 x 2
107106 5 METRES DE TUYAU SPIRALEX Ø 70
103314 KIT DE RACCORDEMENT RAPIDE EN ALUMINIUM C70 MÂLE/FEMELLE 2"1/2
345020 BRIDE ACIER DN65 - PN16 - 2’’1/2
345025 JOINT POUR BRIDE DN65
100011 VIS H M 14 X 70 ZINC x 4
100045 ECROU FREIN ZINC M 14 x 4
106026 RONDELLE ZINC M 14 x 4
817452 COFFRET DE COMMANDE POUR POMPE OU MALAXEUR DE 2,2KW A 5,5KW
817015 KIT ACCESSOIRES
