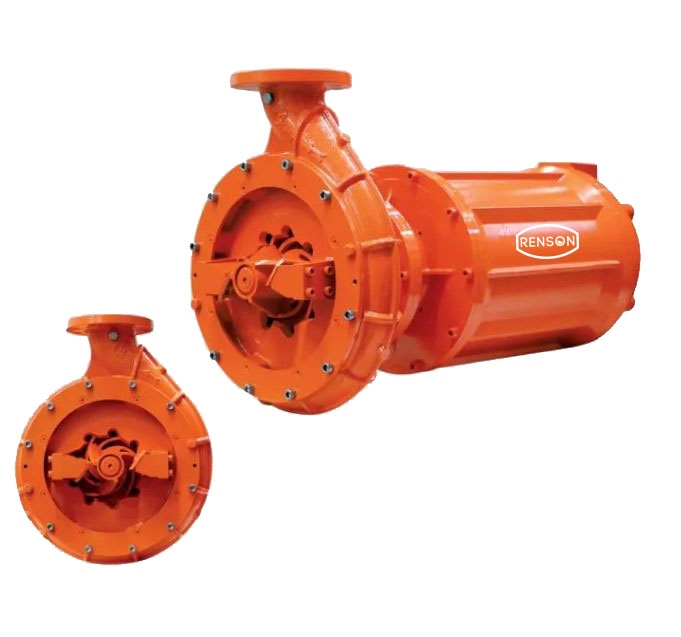

POMPE DE RELEVAGE COUTEAUX
Code 817903
Supporte une eau chargée de particules solides et matières fibreuses
Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
POMPE DE RELEVAGE COUTEAUX

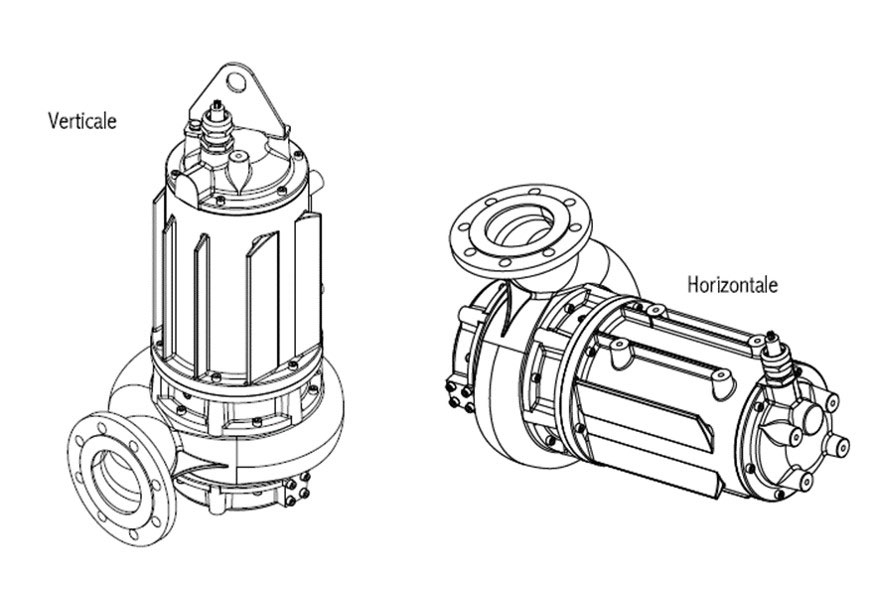

HORIZONTALE 380V 25KW DN100
Réf. 817903
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Type de roue :
Couteau contre couteau
HMT max :
35,20 mètres
Débit max :
3600 l/min
Granulométrie max :
8 mm
Taux de matière sèche max :
9 %
Modèle :
PTS 100K
Tension :
380 V
Puissance :
25 kW
Ampérage :
47 A
Tour/min :
1450
Couplage :
Etoile
DNR :
100
Hauteur :
1207 mm
Largeur :
612 mm
Longueur :
483
Poids :
463 kg
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB
Notice
Format PDF | 2.52 Mb

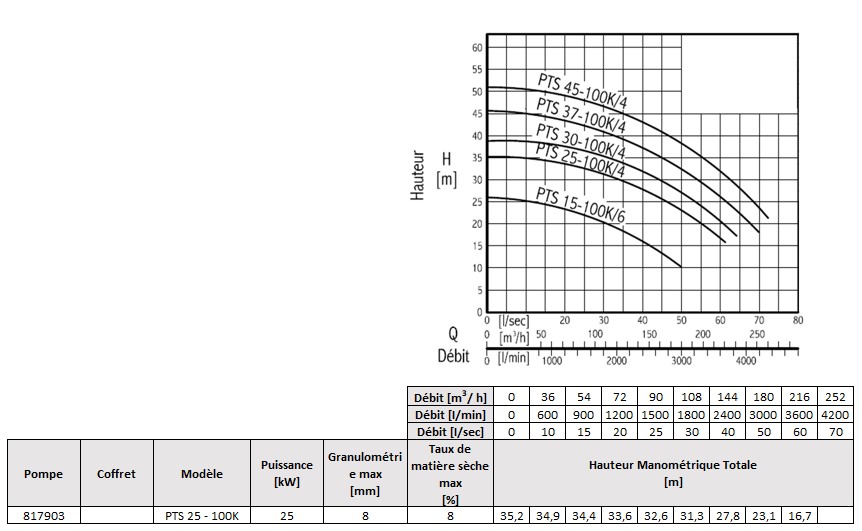

Courbe
Format JPG | 83.03 Kb
Avantages produits
A quoi ça sert ?
Relever des eaux chargées dans des applications agricoles (lisier, …)
Application : Elevage
Avantages :
Supporte une eau chargée de particules solides et matières fibreuses
Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Profondeur d'immersion maximale : 20 mètres
> DNR : 4" / DN100
> Granulométrie maximum : 8 mm
> Taux de matière sèche maximum : 8%
> Plage de pH du liquide pompé : 5÷12
> Hauteur de refoulement maximale : 35,2 mètres
Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Profondeur d'immersion maximale : 20 mètres
> DNR : 4" / DN100
> Granulométrie maximum : 8 mm
> Taux de matière sèche maximum : 8%
> Plage de pH du liquide pompé : 5÷12
> Hauteur de refoulement maximale : 35,2 mètres
Description technique
Caractéristiques techniques :
Construction

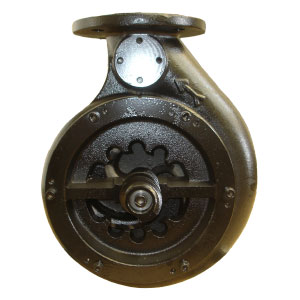

Pompe dilacératrice en fonte
Couteaux en acier au chrome vanadium facilement interchangeables
Arbre moteur en acier inoxydable
Garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
Livré avec 10 mètres de câble
Moteur IE2
Triphasé, bobinage 380V - 50 Hz
Rotor à cage d'écureuil
3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
Vitesse de rotation : 1 450 tours / minute
Indice de protection IP68 - classe F
Plage de fonctionnement
Pour HMT 35,2 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 16,7 mètres = débit de 216 m3/h ; 3 600 l/min
Consulter la courbe pour plus d'informations
Livré sans raccord, sans joint, sans support
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe ainsi qu'un support
Disponible sur demande pour des applications avec farine de paille (existe avec un revêtement spécifique en nickel résistant aux liquides acides ; gamme NP)
ACCESSOIRES CONSEILLES :
483160 COLLIER DE SERRAGE TOURILLON W1 ACIER ZINGUE Ø 104 - 112 x 2
818564 5 METRES TUYAU EPDM Ø102x114
105171 KIT DE RACCORDEMENT DROIT ROND/CANNELE GALVA Ø 100 RAC JOINT VIS ECR
854609 CHASSIS SOUTIEN HORIZONTAL GALVA POUR POMPE DN100
811133 SONDE DE NIVEAU A LISIER
