POMPE DE RELEVAGE MONO FONTE
Code 817736
Résistant : tous les principaux composants sont fabriqués en fonte GG20
Longévité : garniture mécanique double dos à dos
Nouveau presse-étoupe ultra résistant
POMPE DE RELEVAGE MONO FONTE
ROUE VORTEX 1.5KW DN80
Réf. 817736
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Ampérage :
11,20 A
Puissance :
1,70 kW
Dimension A :
290
Tour/min :
2900
Tension :
230 V
Modèle :
DGO
DN :
80
DNR :
80
Poids :
23 kg
Dimension B :
105 mm
Dimension C :
450 mm
Dimension D :
80 mm
Granulométrie maximale :
80 mm
Type de liquide :
Eaux chargées
Intensité d'utilisation :
intensif
Application :
professionnelle
Débit max :
960 l/min
HMT max :
8,40 mètres
Longueur :
702
Hauteur :
467 mm
Largeur :
295 mm
Type de roue :
Roue vortex
Taux de matière sèche max :
5 %
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB

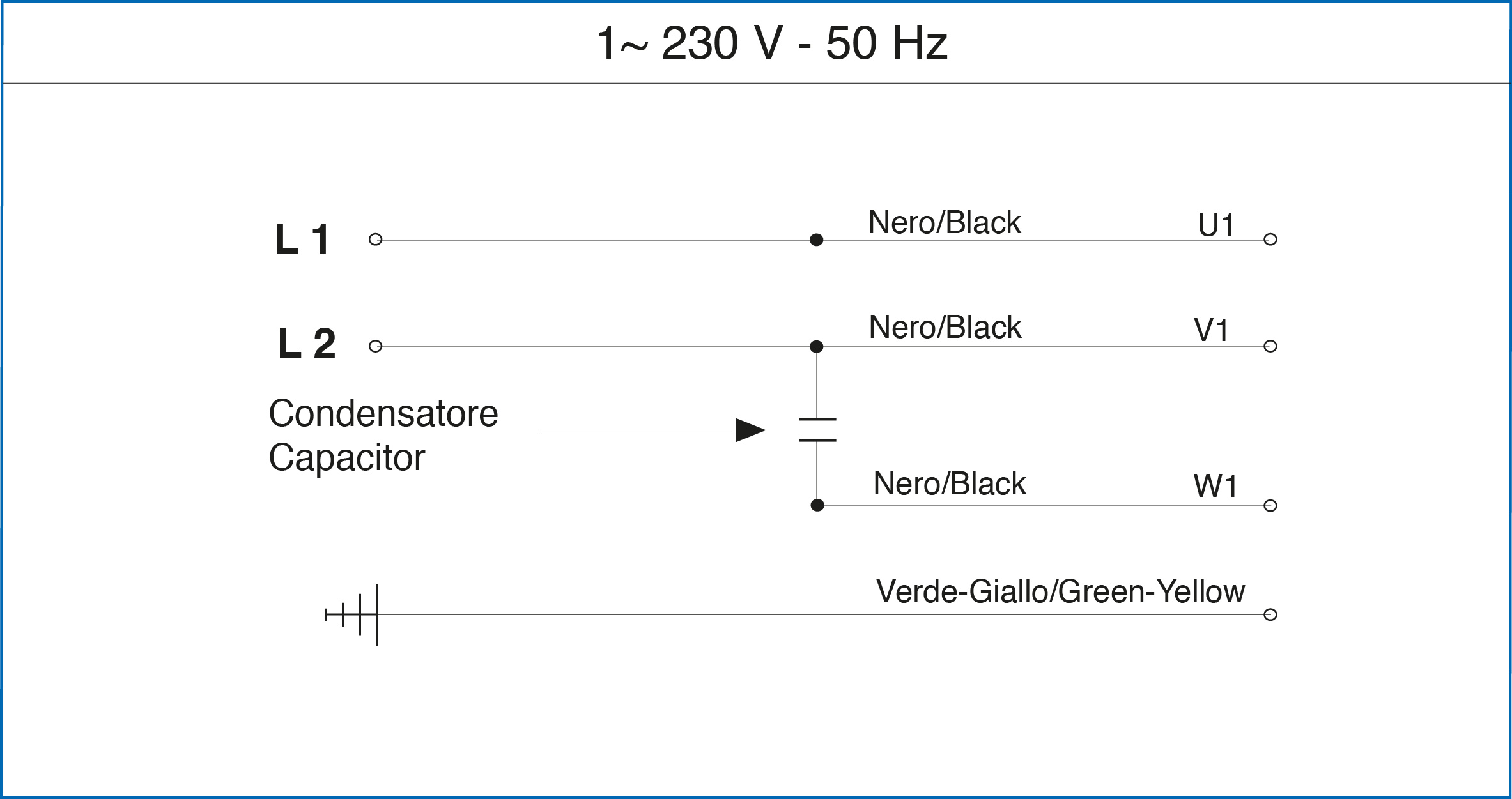

Schéma électrique
Format JPG | 157.07 Kb
Plan d'encombrement
Format JPG | 137.64 Kb
Courbe
Format JPG | 127.88 Kb
Notice
Format PDF | 959.04 Kb
Avantages produits
Cette pompe de relevage est utilisée pour pomper des liquides biologiques et des eaux usées. Le grand passage de corps solides la rend particulièrement adaptée à une utilisation dans les réseaux d'égouts ou les industries d'élevage.
Cadre d'utilisation :
• Applications : industries, élevages
• Usage intensif
• Débit max : 840 l/min ; 50,4 m3/h
• HMT max : 8,2 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 80 mm
• Moteur monophasé
• Puissance : 1,5 kW
• Ampérage : 9,9 A
• Tension : 230 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN80 PN16
Cadre d'utilisation :
• Applications : industries, élevages
• Usage intensif
• Débit max : 840 l/min ; 50,4 m3/h
• HMT max : 8,2 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 80 mm
• Moteur monophasé
• Puissance : 1,5 kW
• Ampérage : 9,9 A
• Tension : 230 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN80 PN16
Description technique
Construction :
• Poignée en acier inoxydable
• Couvercle, carter moteur, bride support de roulement, roue vortex, corps de pompe en fonte GG20
• Arbre moteur en acier inoxydable AISI 420
• Chambre à huile inspectable et protégée par des joints de lubrification totale
• Garniture mécanique côté moteur en carbone/céramique
• Garniture mécanique côté turbine en carbure de silicium
• Nouveau presse-étoupe ultra résistant
• Moteur asynchrone 2 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 2850 tours / minute
• Poignée en acier inoxydable
• Couvercle, carter moteur, bride support de roulement, roue vortex, corps de pompe en fonte GG20
• Arbre moteur en acier inoxydable AISI 420
• Chambre à huile inspectable et protégée par des joints de lubrification totale
• Garniture mécanique côté moteur en carbone/céramique
• Garniture mécanique côté turbine en carbure de silicium
• Nouveau presse-étoupe ultra résistant
• Moteur asynchrone 2 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 2850 tours / minute
Vues éclatées
Repère
Code
Stock
Libellé
02
Sur commande
RONDELLE ONDULÉE 3VAGUES Ø34,5
03
Sur commande
BRIDE INTERMÉDIAIRE POUR POMPE DE RELEVAGE
04/09
Sur commande
JOINT O-RING Ø123,42x3,53 NBR
05
Sur commande
JOINT O-RING Ø42,52x2,62 NBR
06
Sur commande
KIT ARBRE MOTEUR COMPLET POUR POMPE AV80-2 MONO
07
Sur commande
OBTURATEUR VITON EMG1 POUR POMPE DE RELEVAGE
08
Sur commande
FLASQUE 1262/1 DU MOTEUR POUR POMPE DE RELEVAGE
08.1
Sur commande
JOINT À LÈVRE Ø15x28x6 NBR
10
Sur commande
CORPS DE POMPE C.1032/A POUR POMPE DE RELEVAGE
11
En stock
VIS CHC M5x0,8x50 ZINGUÉ 8.8 DIN912
12
En stock
CLAVETTE 4x4x10
13
Sur commande
TURBINE VORTEX Ø130 POUR POMPE DE RELEVAGE
14
Sur commande
ECROU HFH M10x1,5x11,5 ZG |8| DIN982 - AUTO-FREINÉ
15
Sur commande
COUVERCLE 1034 DU CORPS POUR POMPE DE RELEVAGE
16/C
En stock
VIS CHC M5x0,8x16 ZINGUÉ 8.8 DIN912
18
Sur commande
JOINT O-RING Ø13,10x2,62 NBR
19
Sur commande
BOUCHON 1/4G 6PANS CREUX
23
Sur commande
JOINT O-RING Ø88,49x3,53 NBR
24
Sur commande
VIS CHC M5x0,8x14 INOX A2 8.8 DIN912
A
Sur commande
POIGNÉE POUR POMPE ALPHA PRO
B
Sur commande
RONDELLE GROWER M5 INOX A2 DIN127B
02
Sur commande
815416
RONDELLE ONDULÉE 3VAGUES Ø34,5
03
Sur commande
815458
BRIDE INTERMÉDIAIRE POUR POMPE DE RELEVAGE
04/09
Sur commande
815437
JOINT O-RING Ø123,42x3,53 NBR
05
Sur commande
815434
JOINT O-RING Ø42,52x2,62 NBR
06
Sur commande
815470
KIT ARBRE MOTEUR COMPLET POUR POMPE AV80-2 MONO
07
Sur commande
815442
OBTURATEUR VITON EMG1 POUR POMPE DE RELEVAGE
08
Sur commande
815454
FLASQUE 1262/1 DU MOTEUR POUR POMPE DE RELEVAGE
08.1
Sur commande
815439
JOINT À LÈVRE Ø15x28x6 NBR
10
Sur commande
815452
CORPS DE POMPE C.1032/A POUR POMPE DE RELEVAGE
11
En stock
140764
VIS CHC M5x0,8x50 ZINGUÉ 8.8 DIN912
12
En stock
141413
CLAVETTE 4x4x10
13
Sur commande
815468
TURBINE VORTEX Ø130 POUR POMPE DE RELEVAGE
14
Sur commande
815420
ECROU HFH M10x1,5x11,5 ZG |8| DIN982 - AUTO-FREINÉ
15
Sur commande
815457
COUVERCLE 1034 DU CORPS POUR POMPE DE RELEVAGE
16/C
En stock
100073
VIS CHC M5x0,8x16 ZINGUÉ 8.8 DIN912
18
Sur commande
815433
JOINT O-RING Ø13,10x2,62 NBR
19
Sur commande
815429
BOUCHON 1/4G 6PANS CREUX
23
Sur commande
815435
JOINT O-RING Ø88,49x3,53 NBR
24
Sur commande
815430
VIS CHC M5x0,8x14 INOX A2 8.8 DIN912
A
Sur commande
815445
POIGNÉE POUR POMPE ALPHA PRO
B
Sur commande
815427
RONDELLE GROWER M5 INOX A2 DIN127B
