COFFRET POMPE 103234 &
Code 817042
Hauteur de relevage très importante
Débit élevé
Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration
COFFRET POMPE 103234 &
KIT ACCESSOIRES 817015
Réf. 817042
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Tableau technique
Type de roue :
Roue vortex
HMT max :
33,80 mètres
Débit max :
800 l/min
Granulométrie max :
10 mm
Taux de matière sèche max :
3 %
Modèle :
DCT 410
Tension :
380 V
Puissance :
3 kW
Ampérage :
8,90 A
Tour/min :
2900
DNR :
50
Hauteur :
595 mm
Largeur :
347 mm
Poids :
60,50 kg
Pompe RENSON utilisée :
103234
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB
Tableau des performences hydrauliques
Format JPG | 66.74 Kb

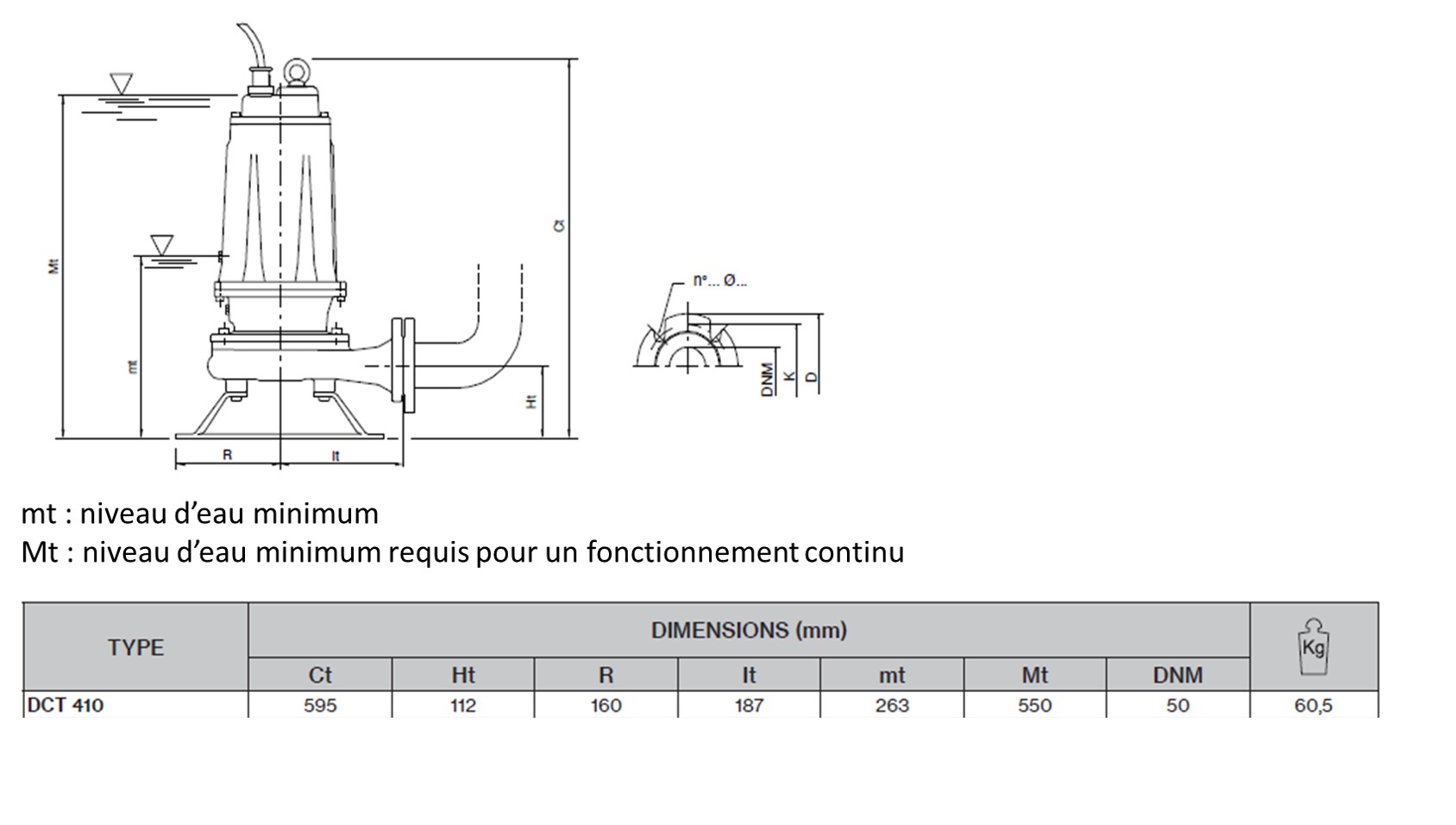

Plan d'encombrement
Format JPG | 109.91 Kb

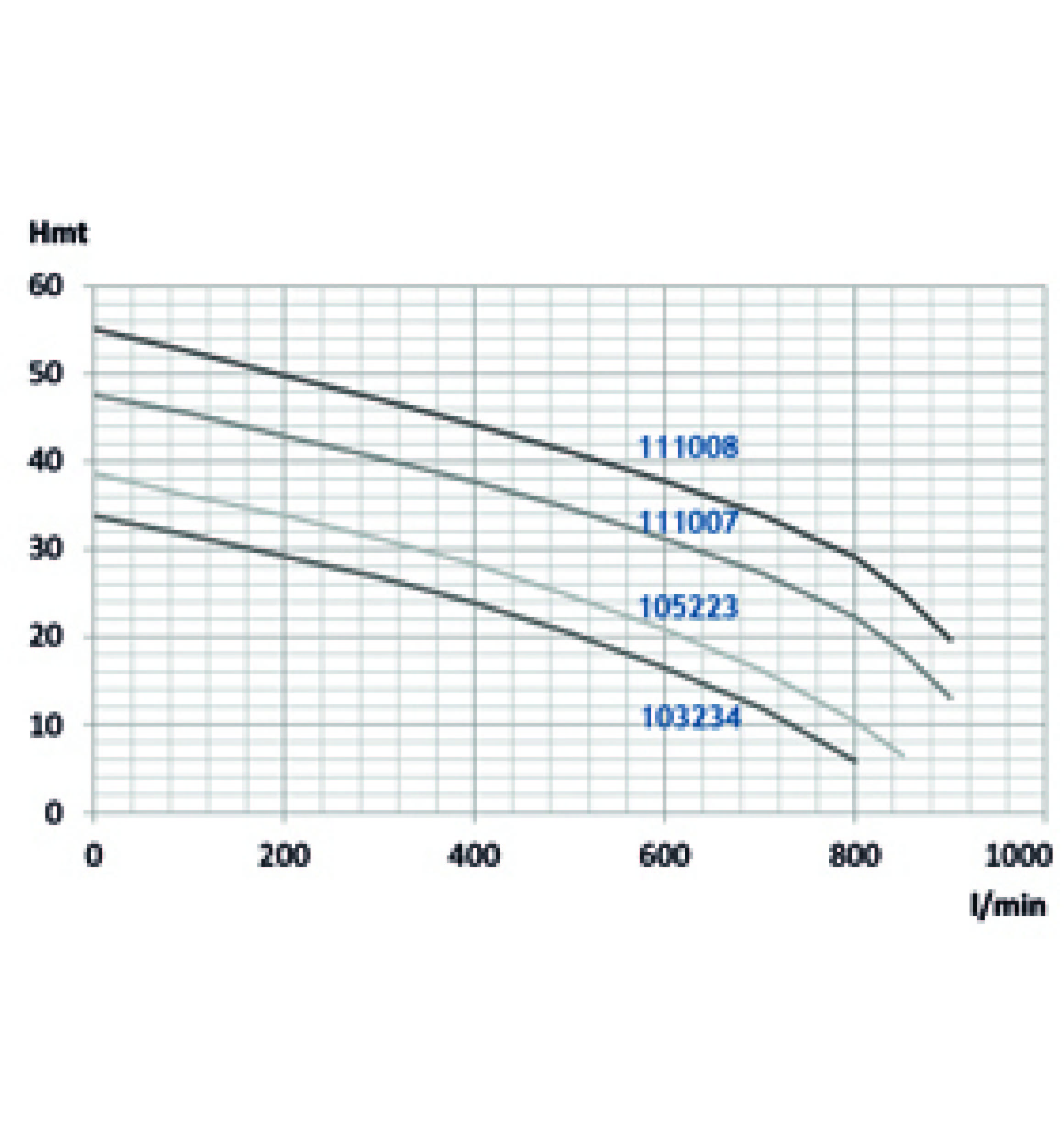

Courbe
Format JPG | 1.12 Mb
Avantages produits
A quoi ça sert ?
Relever des eaux chargées dans des applications agricoles (purin) et industrielles
Applications :
> Elevages bovins
> Industrie
Avantages :
Relever des eaux chargées dans des applications agricoles (purin) et industrielles
Applications :
> Elevages bovins
> Industrie
Avantages :
Pompe vendue avec son kit d'accessoires
Hauteur de relevage très importante
Débit élevé
Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration

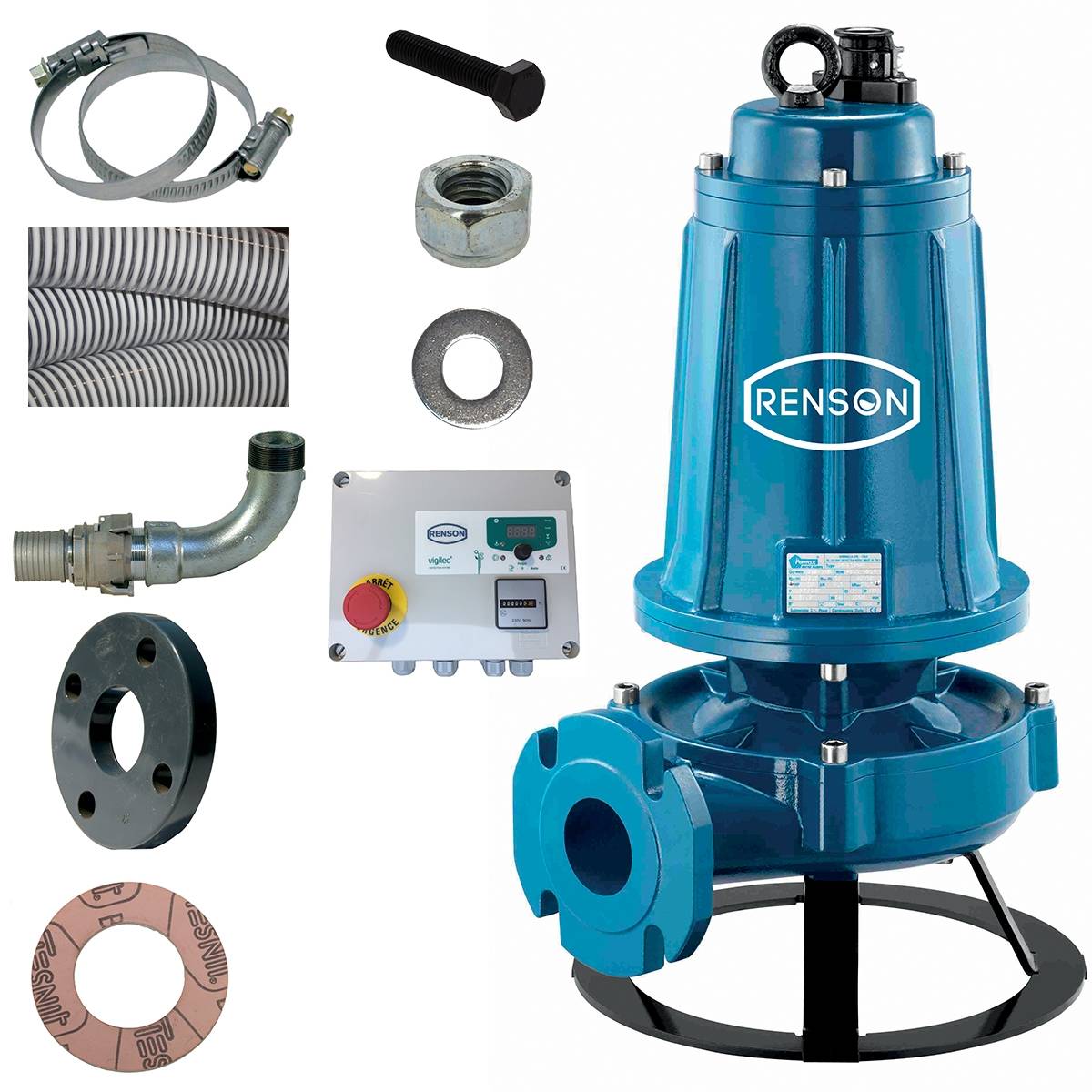

POMPE DE RELEVAGE TRIPHASEE FONTE ROUE VORTEX 3KW DN50 AVEC SOCLE (code 103234) VENDUE AVEC SON KIT ACCESSOIRES (code 817015)
Rappel de la composition du kit :
386063 COLLIER DE SERRAGE W4 INOX Ø 70
POMPE DE RELEVAGE TRIPHASEE FONTE ROUE VORTEX 3KW DN50 AVEC SOCLE (code 103234) VENDUE AVEC SON KIT ACCESSOIRES (code 817015)
Rappel de la composition du kit :
386063 COLLIER DE SERRAGE W4 INOX Ø 70
90 x 2
107106 5 METRES DE TUYAU SPIRALEX Ø 70
103314 KIT DE RACCORDEMENT RAPIDE EN ALUMINIUM C70 MÂLE/FEMELLE 2"1/2
345020 BRIDE ACIER DN65
107106 5 METRES DE TUYAU SPIRALEX Ø 70
103314 KIT DE RACCORDEMENT RAPIDE EN ALUMINIUM C70 MÂLE/FEMELLE 2"1/2
345020 BRIDE ACIER DN65
PN16
2’’1/2
345025 JOINT POUR BRIDE DN65
100011 VIS H M 14 X 70 ZINC x 4
100045 ECROU FREIN ZINC M 14 x 4
106026 RONDELLE ZINC M 14 x 4
817452 COFFRET DE COMMANDE POUR POMPE OU MALAXEUR DE 2,2KW A 5,5KW
345025 JOINT POUR BRIDE DN65
100011 VIS H M 14 X 70 ZINC x 4
100045 ECROU FREIN ZINC M 14 x 4
106026 RONDELLE ZINC M 14 x 4
817452 COFFRET DE COMMANDE POUR POMPE OU MALAXEUR DE 2,2KW A 5,5KW
Description technique
Cadre d'utilisation :
> Eaux chargées
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Granulométrie maximale : 10 mm
> Taux de matière sèche maximum : 3%
> Profondeur d’immersion maximale : 20 mètres
> DNR : 2" - DN50
> Hauteur de refoulement maximale : 33 mètres
Caractéristiques techniques :
Construction
Corps de pompe et turbine vortex en fonte
Double garniture (carbure de silicium côté pompe, céramique côté moteur) avec film lubrifiant
Support en fer galvanisé
Moteur à induction à 2 pôles en bain d'huile
Nécessite un condensateur de démarrage
Livré avec 10 mètres de câble d'alimentation
Moteur
Triphasé, bobinage 380V - 50 Hz
Moteur à induction à 2 pôles en bain d'huile
Indice de protection IP68 - classe F
Vitesse de rotation : 2 900 tr/min
Plage de fonctionnement
Pour HMT 33,8 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 5,9 mètres = débit de 48 m3/h ; 800 l/min
Consulter la courbe pour plus d'informations
> Eaux chargées
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Granulométrie maximale : 10 mm
> Taux de matière sèche maximum : 3%
> Profondeur d’immersion maximale : 20 mètres
> DNR : 2" - DN50
> Hauteur de refoulement maximale : 33 mètres
Caractéristiques techniques :
Construction
Corps de pompe et turbine vortex en fonte
Double garniture (carbure de silicium côté pompe, céramique côté moteur) avec film lubrifiant
Support en fer galvanisé
Moteur à induction à 2 pôles en bain d'huile
Nécessite un condensateur de démarrage
Livré avec 10 mètres de câble d'alimentation
Moteur
Triphasé, bobinage 380V - 50 Hz
Moteur à induction à 2 pôles en bain d'huile
Indice de protection IP68 - classe F
Vitesse de rotation : 2 900 tr/min
Plage de fonctionnement
Pour HMT 33,8 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 5,9 mètres = débit de 48 m3/h ; 800 l/min
Consulter la courbe pour plus d'informations
