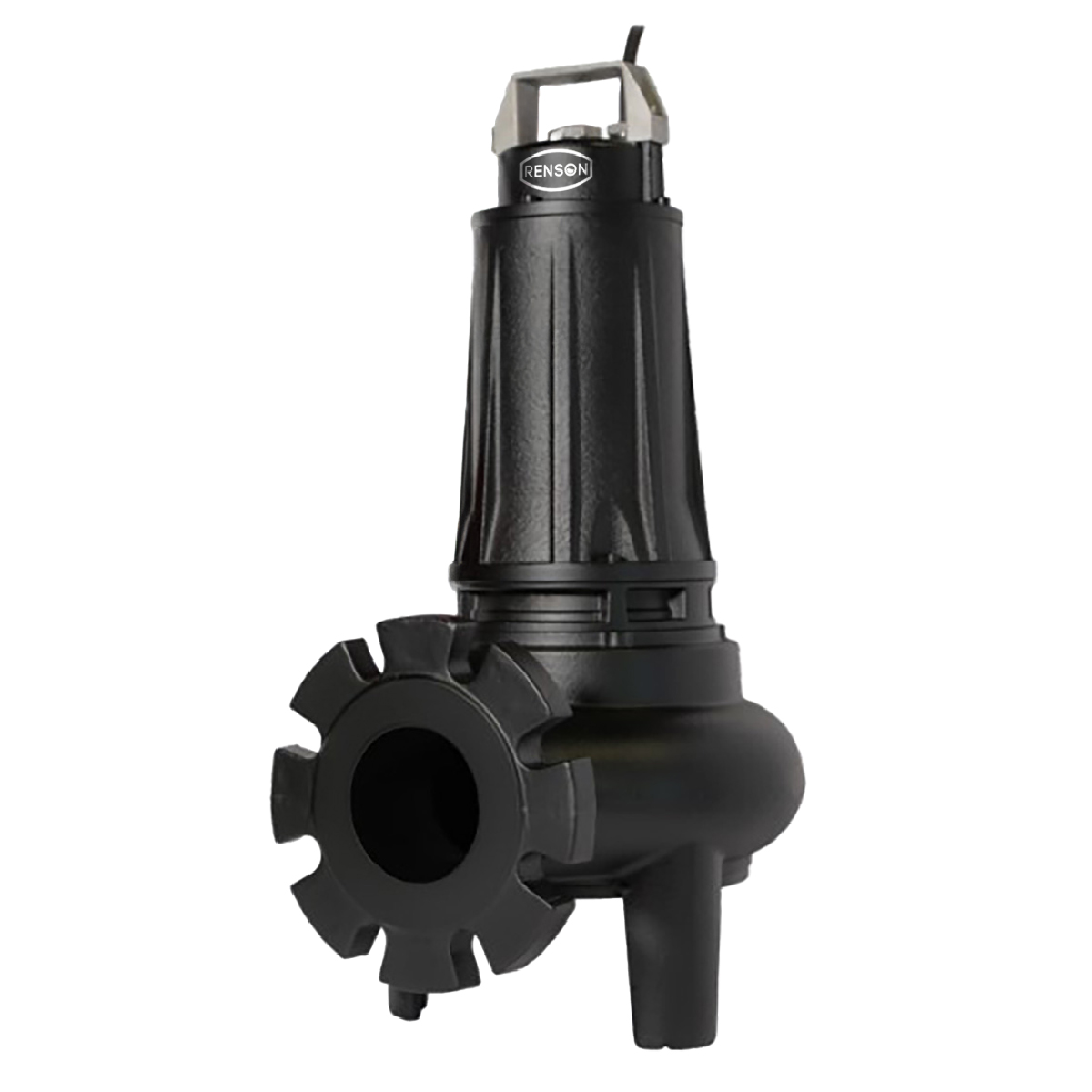

POMPE DE RELEVAGE TRI FONTE
Code 811198
Résistant : tous les principaux composants sont fabriqués en fonte GG20
Longévité : garniture mécanique double dos à dos

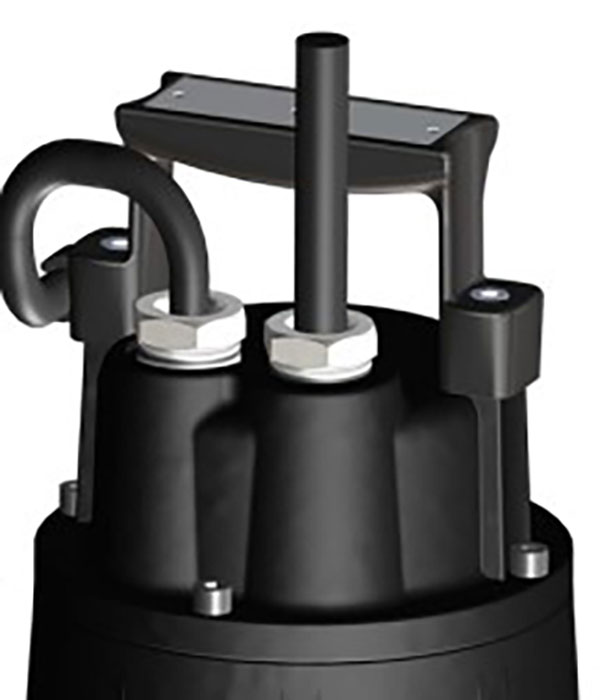

Nouveau presse-étoupe ultra résistant
POMPE DE RELEVAGE TRI FONTE
ROUE VORTEX 2,2KW DN80
Réf. 811198
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Type de roue :
Roue vortex
HMT max :
12,50 mètres
Débit max :
960 l/min
Granulométrie max :
80 mm
Taux de matière sèche max :
5 %
Modèle :
DNA
Tension :
380 V
Puissance :
2,20 kW
Ampérage :
5,30 A
Tour/min :
2850
DNR :
80
Hauteur :
467 mm
Largeur :
295 mm
Longueur :
702
Poids :
35 kg
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB

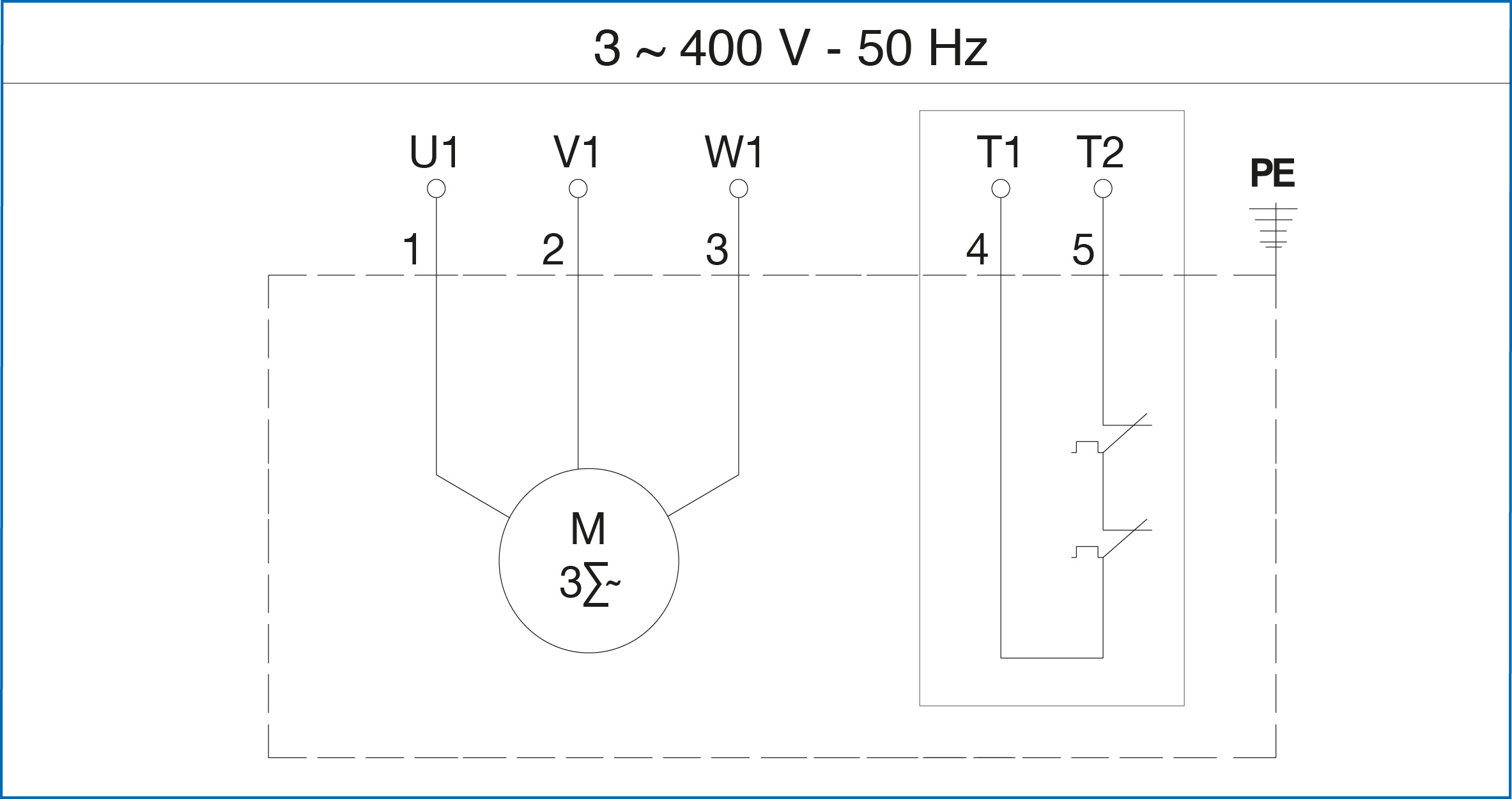

Schéma électrique
Format JPG | 144.32 Kb

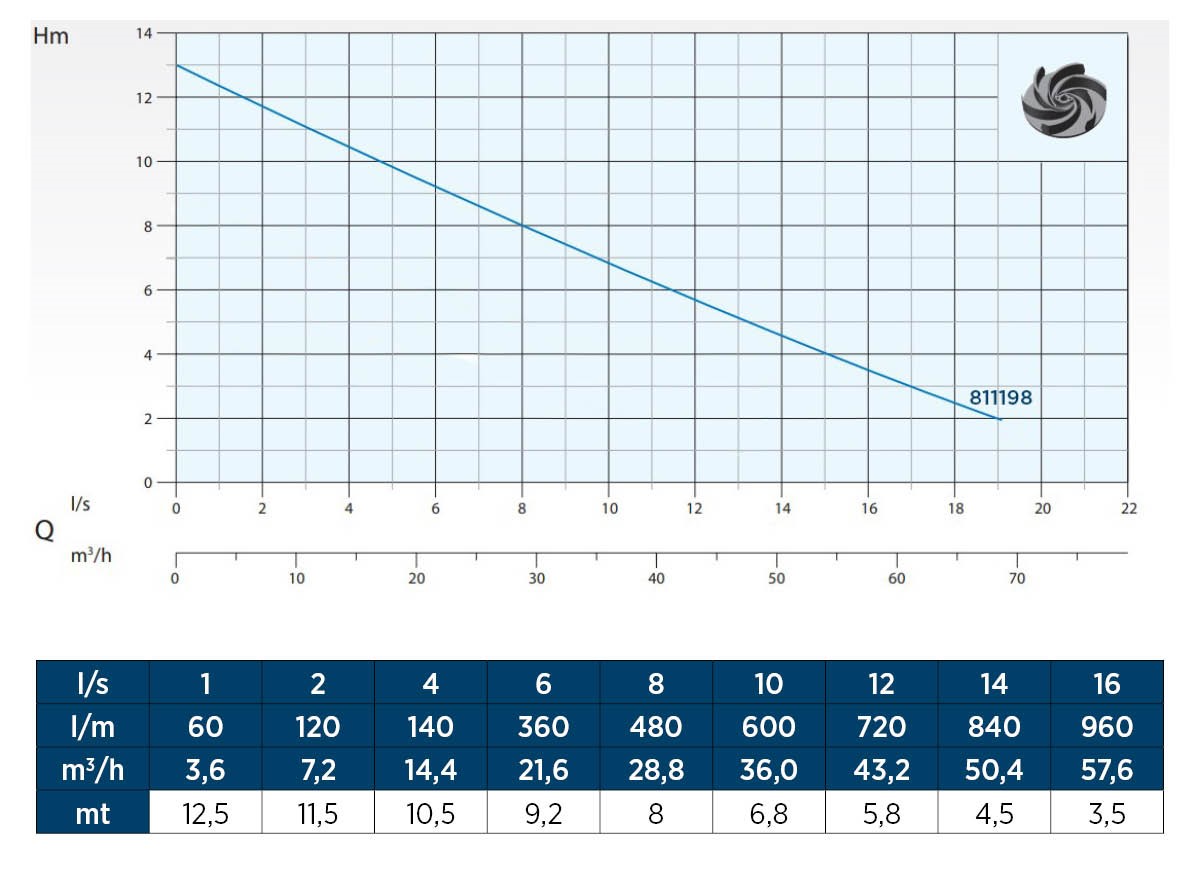

Courbe
Format JPG | 134.02 Kb

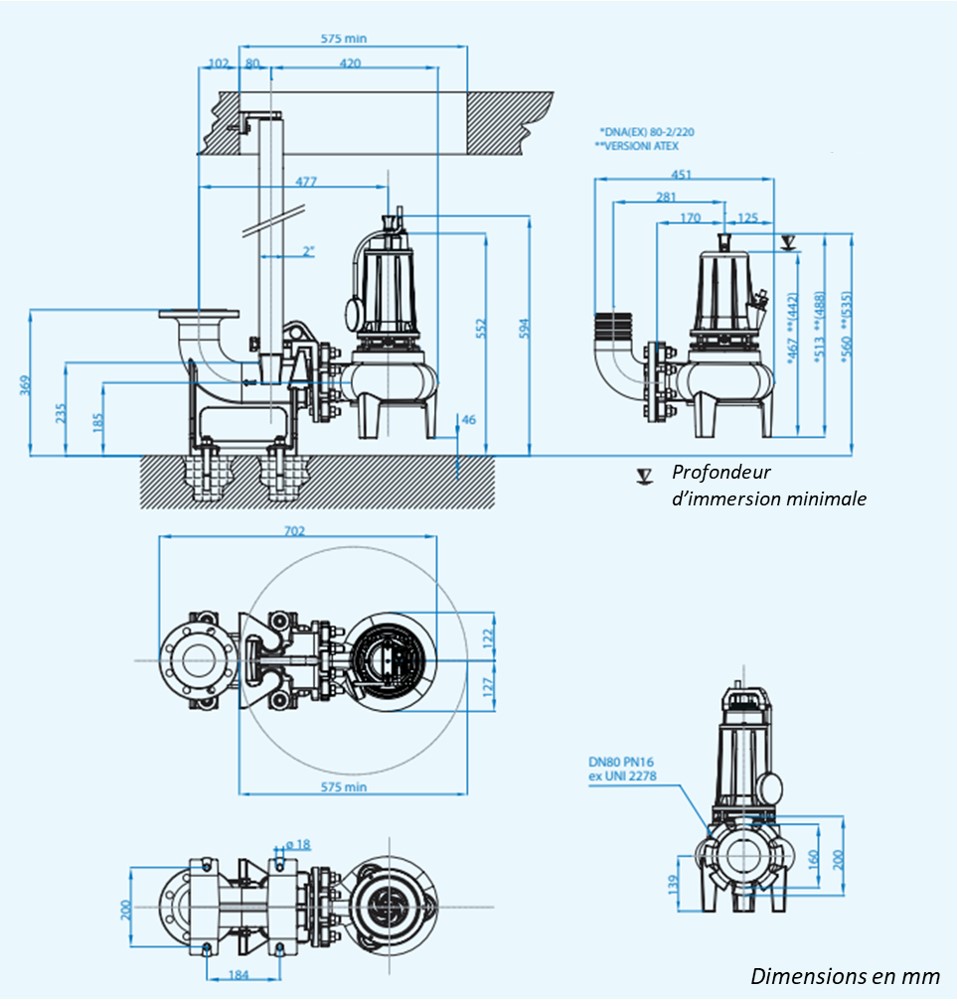

Plan d'encombrement
Format JPG | 137.64 Kb
Avantages produits
Cette pompe de relevage est utilisée pour pomper des liquides biologiques et des eaux usées. Le grand passage de corps solides la rend particulièrement adaptée à une utilisation dans les réseaux d'égouts ou les industries d'élevage.
Cadre d'utilisation :
• Applications : industries, élevages
• Usage intensif
• Débit max : 960 l/min ; 57,6 m3/h
• HMT max : 12,5 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3

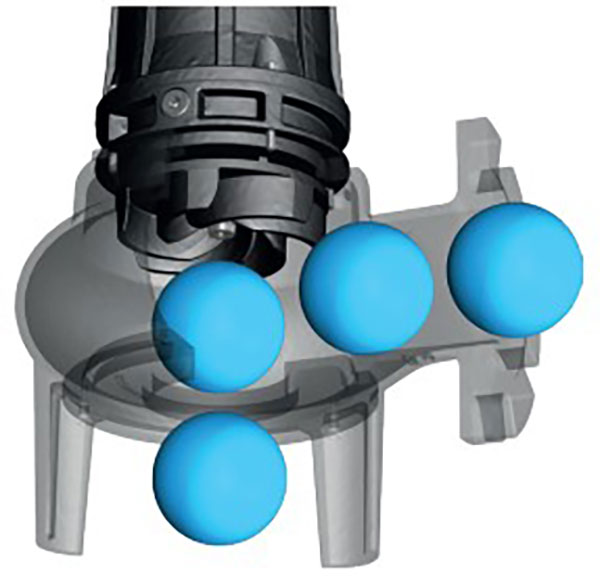

• Granulométrie max : 80 mm
• Moteur triphasé
• Puissance : 2,2 kW
• Ampérage : 5,3 A
• Tension : 400 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN80 PN16
Cadre d'utilisation :
• Applications : industries, élevages
• Usage intensif
• Débit max : 960 l/min ; 57,6 m3/h
• HMT max : 12,5 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 80 mm
• Moteur triphasé
• Puissance : 2,2 kW
• Ampérage : 5,3 A
• Tension : 400 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN80 PN16
Description technique
Construction :
• Poignée en acier inoxydable
• Couvercle, carter moteur, bride support de roulement, roue vortex, corps de pompe en fonte GG20
• Arbre moteur en acier inoxydable AISI 420

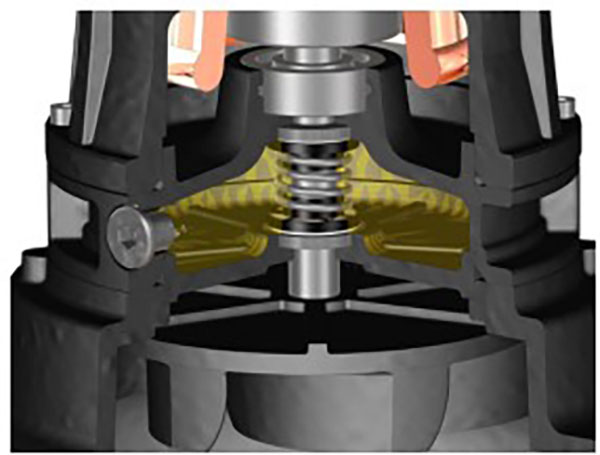

• Chambre à huile inspectable et protégée par des joints de lubrification totale
• Garniture mécanique côté moteur en carbone/céramique
• Garniture mécanique côté turbine en carbure de silicium
• Nouveau presse-étoupe ultra résistant

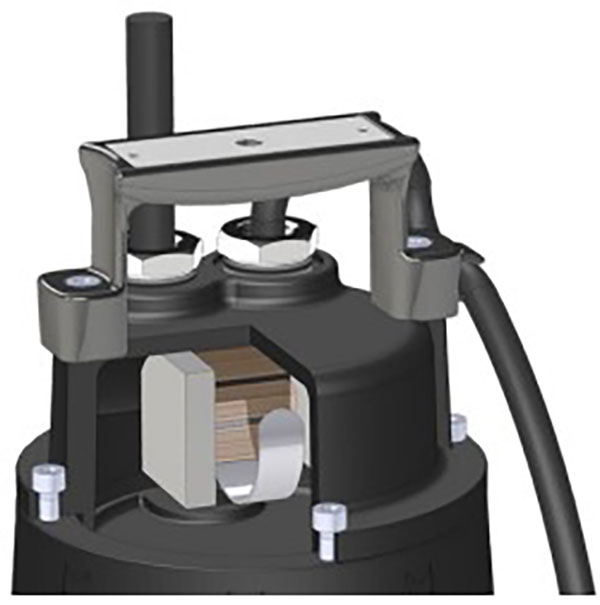

• Relais de contrôle intégré pour le fonctionnement du flotteur sur moteur triphasé
• Moteur asynchrone 2 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 2850 tours / minute
Pompe livrée sans flotteur
• Poignée en acier inoxydable
• Couvercle, carter moteur, bride support de roulement, roue vortex, corps de pompe en fonte GG20
• Arbre moteur en acier inoxydable AISI 420
• Chambre à huile inspectable et protégée par des joints de lubrification totale
• Garniture mécanique côté moteur en carbone/céramique
• Garniture mécanique côté turbine en carbure de silicium
• Nouveau presse-étoupe ultra résistant
• Relais de contrôle intégré pour le fonctionnement du flotteur sur moteur triphasé
• Moteur asynchrone 2 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 2850 tours / minute
Pompe livrée sans flotteur

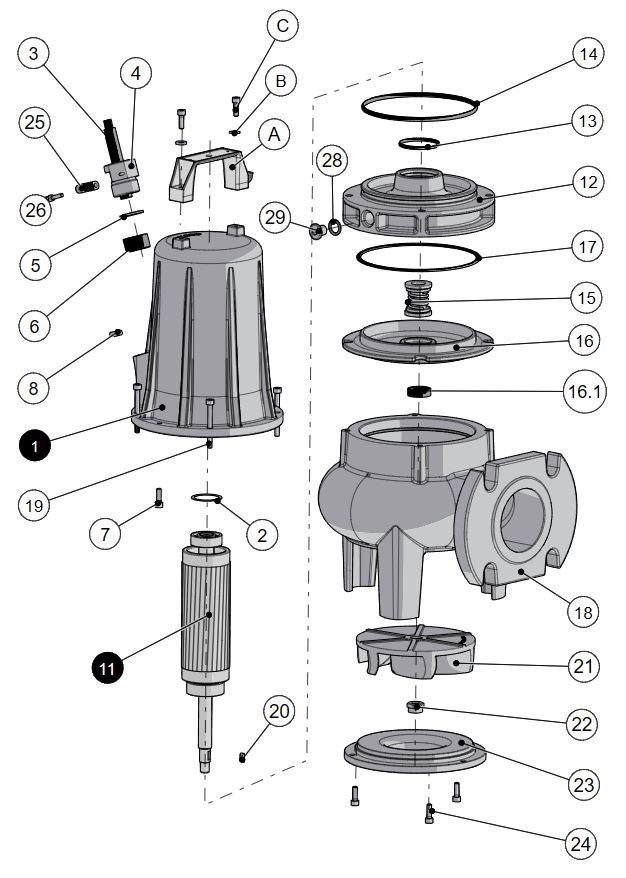

Vues éclatées
Repère
Code
Qté
Stock
Libellé
01
x1
Sur commande
KIT CARTER COMPLET DE MOTEUR POUR POMPE Ø50-80
02
x1
Sur commande
RONDELLE ONDULÉE 3VAGUES Ø34,5
03
x1
Sur commande
CÂBLE 10M H07RN8F 4x1,5+3x0,50
04
x1
Sur commande
PRESSE-ETOUPE M30x1.5
06
x1
Sur commande
PASSE-CÂBLE 12x27x15
07
x1
En stock
VIS CHC M5x0,8x10 ZINGUÉ 8.8 DIN912
11
x1
Sur commande
KIT ARBRE MOTEUR COMPLET POUR POMPE AV80-2 TRI
12
x1
Sur commande
BRIDE INTERMÉDIAIRE POUR POMPE DE RELEVAGE
13
x1
Sur commande
JOINT O-RING Ø42,52x2,62 NBR
14/17
x2
Sur commande
JOINT O-RING Ø117,07x3,53 NBR
15
x1
Sur commande
OBTURATEUR VITON EMG1 POUR POMPE DE RELEVAGE
16
x1
Sur commande
FLASQUE 1263/1 DU MOTEUR POUR POMPE DE RELEVAGE
16.1
x1
Sur commande
JOINT À LÈVRE Ø15x28x6 NBR
18
x1
Sur commande
CORPS DE POMPE C.1032/B POUR POMPE DE RELEVAGE
19
x4
Sur commande
VIS CHC M6x1x55 INOX A2 DIN912
20
x1
En stock
CLAVETTE 4x4x10
21
x1
Sur commande
TURBINE VORTEX Ø133 POUR POMPE DE RELEVAGE
22
x1
Sur commande
ECROU HFH M10x1,5x11,5 ZG |8| DIN982 - AUTO-FREINÉ
23
x1
Sur commande
COUVERCLE 1034 DU CORPS POUR POMPE DE RELEVAGE
24/C
x5
En stock
VIS CHC M5x0,8x16 ZINGUÉ 8.8 DIN912
26
x2
En stock
VIS CHC M4x0,7x20 ZINGUÉ 8.8 DIN912
28
x1
Sur commande
JOINT O-RING Ø13,10x2,62 NBR
29
x1
Sur commande
BOUCHON 1/4G 6PANS CREUX
A
x1
Sur commande
POIGNÉE POUR POMPE ALPHA PRO
B
x2
Sur commande
RONDELLE GROWER M5 INOX A2 DIN127B
