POMPE DE RELEVAGE TRI FONTE
Code 810204
Hautes performances : large canal et roue vortex anti-colmatage
Fiabilité de travail maximale, même en présence de liquides contenant des fibres et des corps solides en suspension : coupe-fibre intégré
Capteur d'humidité de série
POMPE DE RELEVAGE TRI FONTE
ROUE VORTEX 1.25KW DN80
Réf. 810204
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Type de roue :
Roue vortex
HMT max :
7,50 mètres
Débit max :
1200 l/min
Granulométrie max :
75 mm
Taux de matière sèche max :
5 %
Modèle :
V4-80
Tension :
380 V
Puissance :
1,25 kW
Ampérage :
3,30 A
Tour/min :
1450
DNR :
80
Hauteur :
453 mm
Largeur :
323 mm
Longueur :
796
Poids :
48 kg
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB

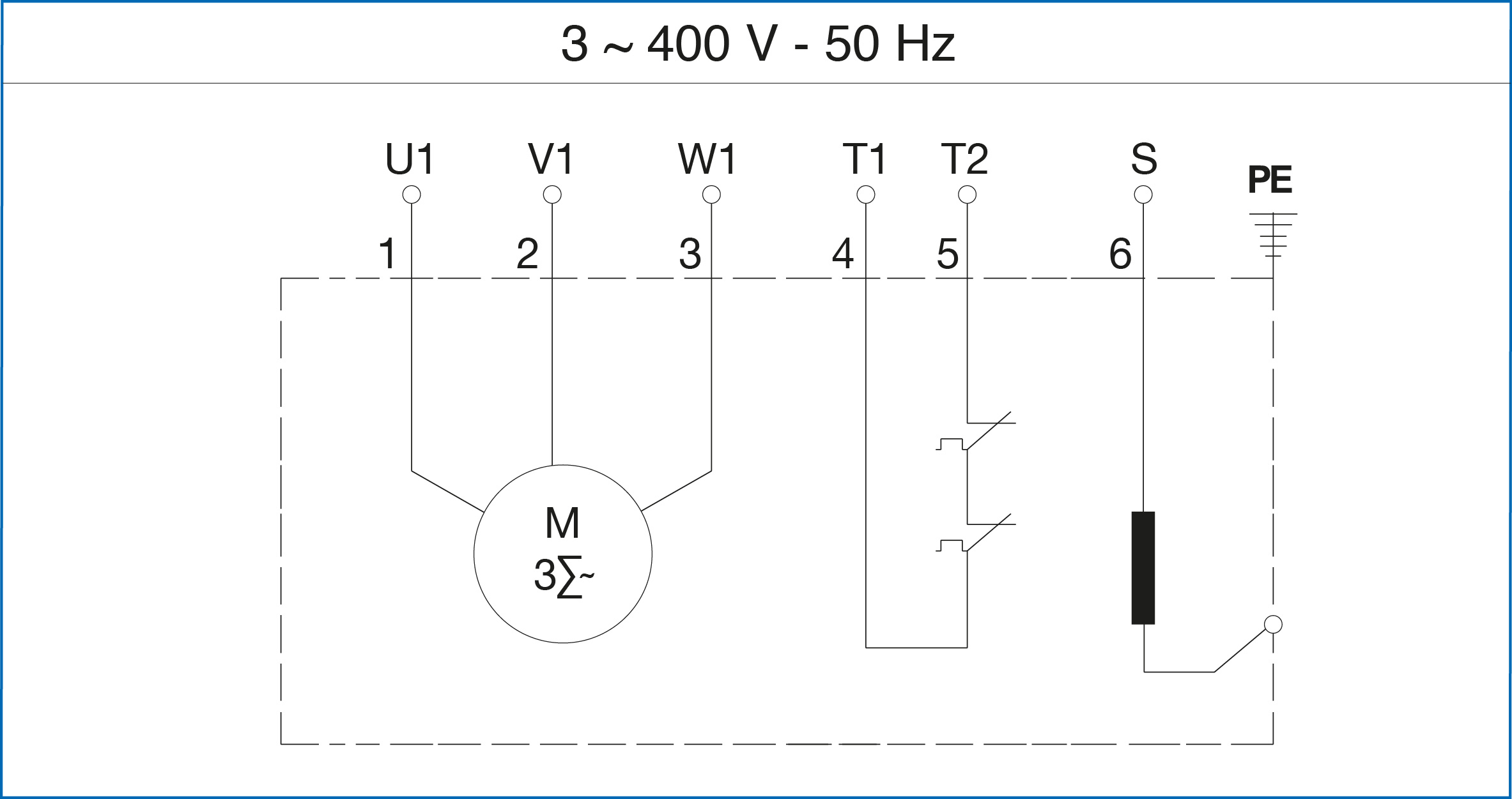

Schéma électrique
Format JPG | 149.99 Kb
Plan d'encombrement
Format JPG | 155.18 Kb
Courbe
Format JPG | 145.58 Kb
Avantages produits
Cette pompe de relevage est utilisée pour le pompage des eaux usées
avec des matières lourdes en suspension. Ses hautes performances la rendent utile dans une variété d'applications : usines de traitement d'eaux, installations industrielles, exploitations agricoles et fermes d'élevage.
Cadre d'utilisation :
• Applications : professionnelles, industries, élevages
• Usage intensif
• Débit max : 1 200 l/min ; 72 m3/h
• HMT max : 7,5 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 75 mm
• Moteur triphasé
• Puissance : 1,25 kW
• Ampérage : 3,3 A
• Tension : 400 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN80 PN16
avec des matières lourdes en suspension. Ses hautes performances la rendent utile dans une variété d'applications : usines de traitement d'eaux, installations industrielles, exploitations agricoles et fermes d'élevage.
Cadre d'utilisation :
• Applications : professionnelles, industries, élevages
• Usage intensif
• Débit max : 1 200 l/min ; 72 m3/h
• HMT max : 7,5 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 75 mm
• Moteur triphasé
• Puissance : 1,25 kW
• Ampérage : 3,3 A
• Tension : 400 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN80 PN16
Description technique
Construction :
• Poignée en acier inoxydable AISI 416
• Couvercle, carter moteur, bride support de roulement, roue vortex anti-colmatage, corps de pompe en fonte GG25
• Arbre moteur en acier inoxydable AISI 420
• Double garniture mécanique
• Garniture mécanique côté moteur en céramique/graphite
• Garniture mécanique côté turbine en carbure de silicium
• Presse-étoupe en acier inoxydable AISI 316 moulé sous pression
• Capteur d'humidité intégré
• Moteur 4 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 1450 tours / minute
• Poignée en acier inoxydable AISI 416
• Couvercle, carter moteur, bride support de roulement, roue vortex anti-colmatage, corps de pompe en fonte GG25
• Arbre moteur en acier inoxydable AISI 420
• Double garniture mécanique
• Garniture mécanique côté moteur en céramique/graphite
• Garniture mécanique côté turbine en carbure de silicium
• Presse-étoupe en acier inoxydable AISI 316 moulé sous pression
• Capteur d'humidité intégré
• Moteur 4 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 1450 tours / minute
Vues éclatées
Repère
Code
Qté
Stock
Libellé
01
x1
Sur commande
KIT CARTER COMPLET DE MOTEUR POUR POMPE VT80
02
x1
Sur commande
CÂBLE 10M H07RN8F 4x1,5+3x0,50
03
x1
Sur commande
PRESSE-ÉTOUPE M33x1.5
04
x1
Sur commande
RONDELLE 17,5x30x2
05
x1
Sur commande
PASSE-CÂBLE 31x16x18
06
x1
En stock
VIS CHC M5x0,8x10 ZINGUÉ 8.8 DIN912
12
x1
Sur commande
KIT ARBRE MOTEUR COMPLET POUR POMPE C.342
13
x1
Sur commande
JOINT O-RING Ø151,99x3,53 NBR
14/20
x2
Sur commande
BAGUE AVP 20x28x3
16
x1
Sur commande
JOINT O-RING Ø55,56x3,53 NBR
17
x1
Sur commande
BAGUE D'ÂRRET 447 DE ROULEMENT POUR POMPE DE RELEVAGE
19
x1
Sur commande
GARNITURE MÉCANIQUE CÉRAMIQUE POUR POMPE VT80
22
x1
Sur commande
SUPPORT 606N DU MOTEUR POUR POMPE DE RELEVAGE
23/30
x5
En stock
VIS CHC M8x1,25x30 ZINGUÉ 8.8 DIN912
24
x1
Sur commande
GARNITURE MÉCANIQUE VITON
25
x1
Sur commande
JOINT O-RING Ø209,14x3 NBR
26
x1
En stock
CLAVETTE 4x4x10
27
x1
Sur commande
TURBINE VORTEX Ø207 POUR POMPE DE RELEVAGE
28
x1
Sur commande
RONDELLE 8,5x25x5
29
x1
En stock
RONDELLE GROWER M8 ZINGUÉ DIN127B
32
x1
Sur commande
JOINT O-RING Ø20,62x2,62 NBR
33
x1
Sur commande
BOUCHON 1/2G 6PANS CREUX
36
x1
En stock
ÉCROU HFB M8x1,25x8 ZINGUÉ |5| DIN985 - AUTO-FREINÉ
37
x1
Sur commande
CORPS DE POMPE C.471 POUR POMPE DE RELEVAGE
40
x2
En stock
VIS CHC M5x0,8x20 ZINGUÉ 8.8 DIN912
A
x1
Sur commande
JOINT D'ÉTENCHÉITÉ DN80
