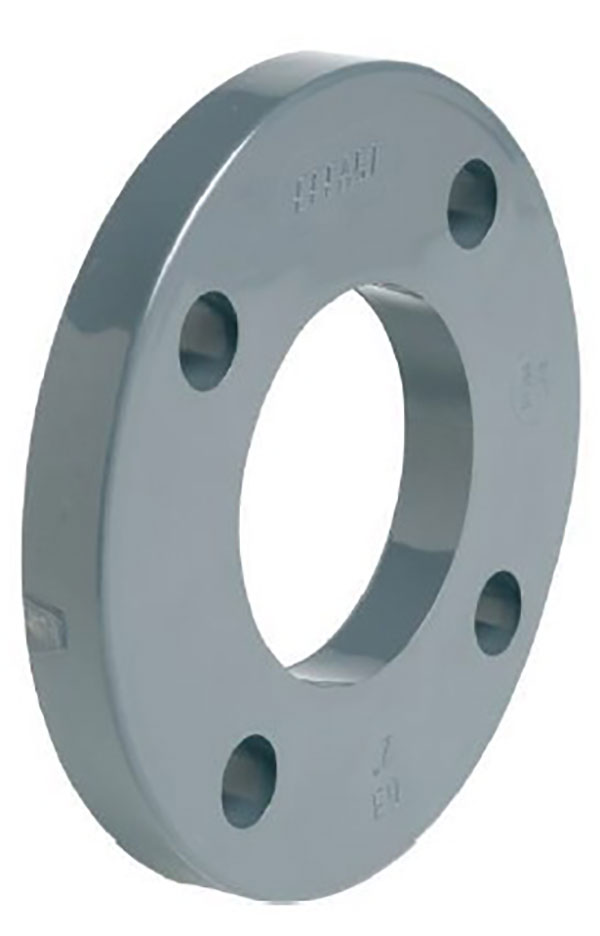

BRIDE TOURNANTE PVC-U DN 150
Code 164756
CARACTERISTIQUES
Les brides libres PVC permettent un blocage mécanique pour les équipements de robinetterie industrielle tel que les robinets, vannes, clapets, tuyauterie, etc. Ces brides ont une résistance aux chocs optimisée, et une très bonne résistance aux produits chimiques. Un traitement anti UV permet un montage des brides en extérieur.
Nous proposons des collets à face striée PVC-U, PP, PVDF pour le montage de ces brides.
CONSTRUCTION
PVC-U couleur gris.
Température ambiante maximum TS : +30°C
Pression du fluides maximum PS : 16 bar jusqu’au DN150, Ps 10 bar au
Les brides libres PVC permettent un blocage mécanique pour les équipements de robinetterie industrielle tel que les robinets, vannes, clapets, tuyauterie, etc. Ces brides ont une résistance aux chocs optimisée, et une très bonne résistance aux produits chimiques. Un traitement anti UV permet un montage des brides en extérieur.
Nous proposons des collets à face striée PVC-U, PP, PVDF pour le montage de ces brides.
CONSTRUCTION
PVC-U couleur gris.
Température ambiante maximum TS : +30°C
Pression du fluides maximum PS : 16 bar jusqu’au DN150, Ps 10 bar au
delà.
DIRECTIVE ET NORME DE CONSTRUCTION
Raccordement EN 1092-1
Diamètre intérieur selon DIN 8063 pour le PVC et analogue à DIN 16962/3 pour le PE, PP, PVDF ou l’ABS.
DIRECTIVE ET NORME DE CONSTRUCTION
Raccordement EN 1092-1
Diamètre intérieur selon DIN 8063 pour le PVC et analogue à DIN 16962/3 pour le PE, PP, PVDF ou l’ABS.
BRIDE TOURNANTE PVC-U DN 150
d.160
Réf. 164756
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB

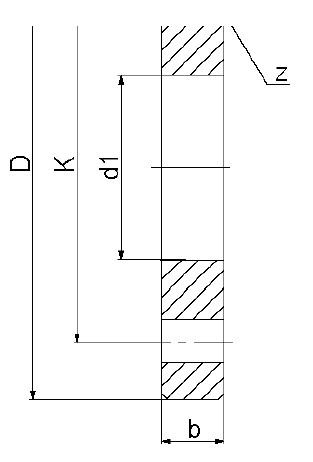

Plan d'encombrement
Format JPG | 17.04 Kb
Avantages produits
CARACTERISTIQUES
Les brides libres PVC permettent un blocage mécanique pour les équipements de robinetterie industrielle tel que les robinets, vannes, clapets, tuyauterie, etc. Ces brides ont une résistance aux chocs optimisée, et une très bonne résistance aux produits chimiques. Un traitement anti UV permet un montage des brides en extérieur.
Nous proposons des collets à face striée PVC-U, PP, PVDF pour le montage de ces brides.
CONSTRUCTION
PVC-U couleur gris.
Température ambiante maximum TS : +30°C
Pression du fluides maximum PS : 16 bar jusqu’au DN150, Ps 10 bar au
Les brides libres PVC permettent un blocage mécanique pour les équipements de robinetterie industrielle tel que les robinets, vannes, clapets, tuyauterie, etc. Ces brides ont une résistance aux chocs optimisée, et une très bonne résistance aux produits chimiques. Un traitement anti UV permet un montage des brides en extérieur.
Nous proposons des collets à face striée PVC-U, PP, PVDF pour le montage de ces brides.
CONSTRUCTION
PVC-U couleur gris.
Température ambiante maximum TS : +30°C
Pression du fluides maximum PS : 16 bar jusqu’au DN150, Ps 10 bar au
delà.
DIRECTIVE ET NORME DE CONSTRUCTION
Raccordement EN 1092-1
Diamètre intérieur selon DIN 8063 pour le PVC et analogue à DIN 16962/3 pour le PE, PP, PVDF ou l’ABS.
DIRECTIVE ET NORME DE CONSTRUCTION
Raccordement EN 1092-1
Diamètre intérieur selon DIN 8063 pour le PVC et analogue à DIN 16962/3 pour le PE, PP, PVDF ou l’ABS.
Description technique
DIMENSIONS (mm)
DN = 150
Diam Ext (Tube) = 160
d1 = 190
K = 240
D = 285
b = 28
d2 = 22
z = 8
DN = 150
Diam Ext (Tube) = 160
d1 = 190
K = 240
D = 285
b = 28
d2 = 22
z = 8
