POMPE DE RELEVAGE TRI FONTE
Code 164153

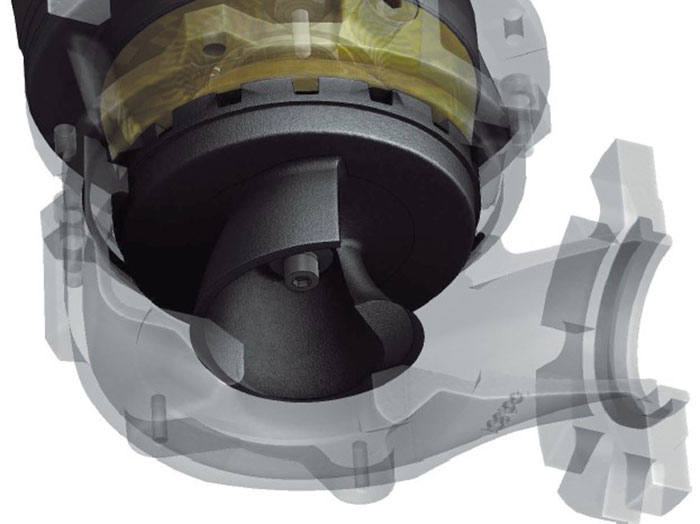

Hautes performances : roue ouverte monocanale
Fiabilité de travail maximale, même en présence de liquides contenant des fibres et des corps solides en suspension : coupe-fibre intégré

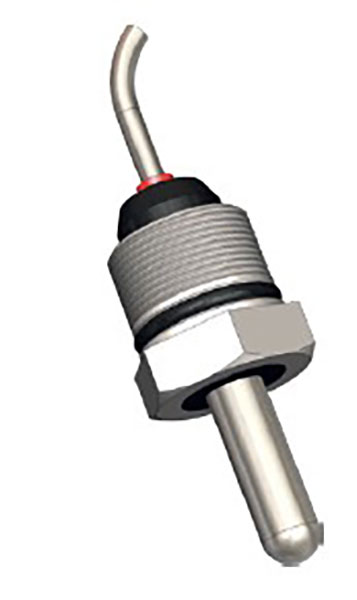

Capteur d'humidité de série
POMPE DE RELEVAGE TRI FONTE
ROUE MONOCANALE 7,5KW DN80
Réf. 164153
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Type de roue :
Roue monocanale
HMT max :
31 mètres
Débit max :
2160 l/min
Granulométrie max :
60 mm
Taux de matière sèche max :
5 %
Modèle :
A2-80
Tension :
380 V
Puissance :
7,50 kW
Ampérage :
14,50 A
Tour/min :
2850
DNR :
80
Hauteur :
528 mm
Largeur :
358 mm
Longueur :
753
Poids :
93 kg
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB

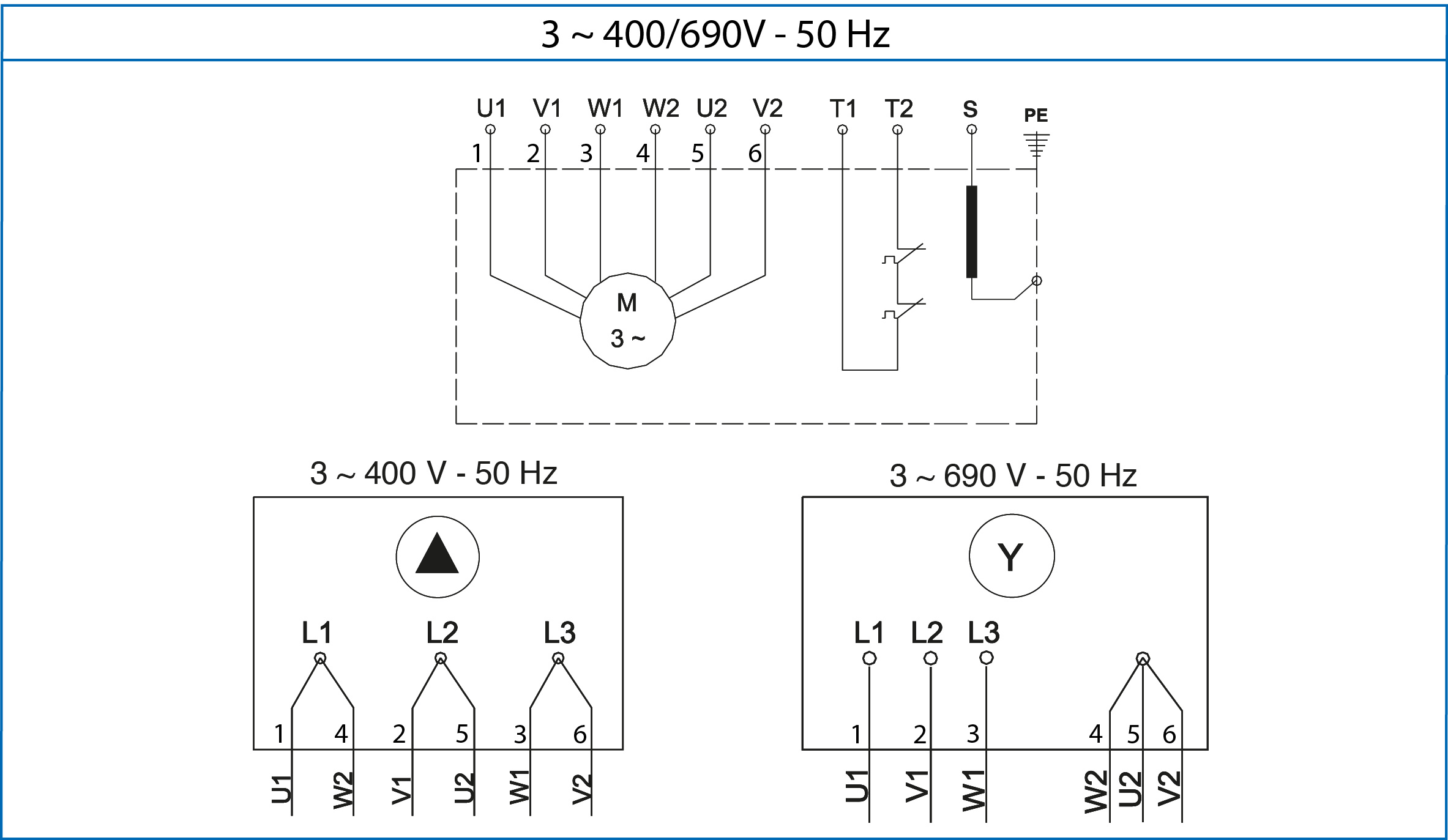

Schéma électrique
Format JPG | 233.77 Kb
Courbe
Format JPG | 160.59 Kb

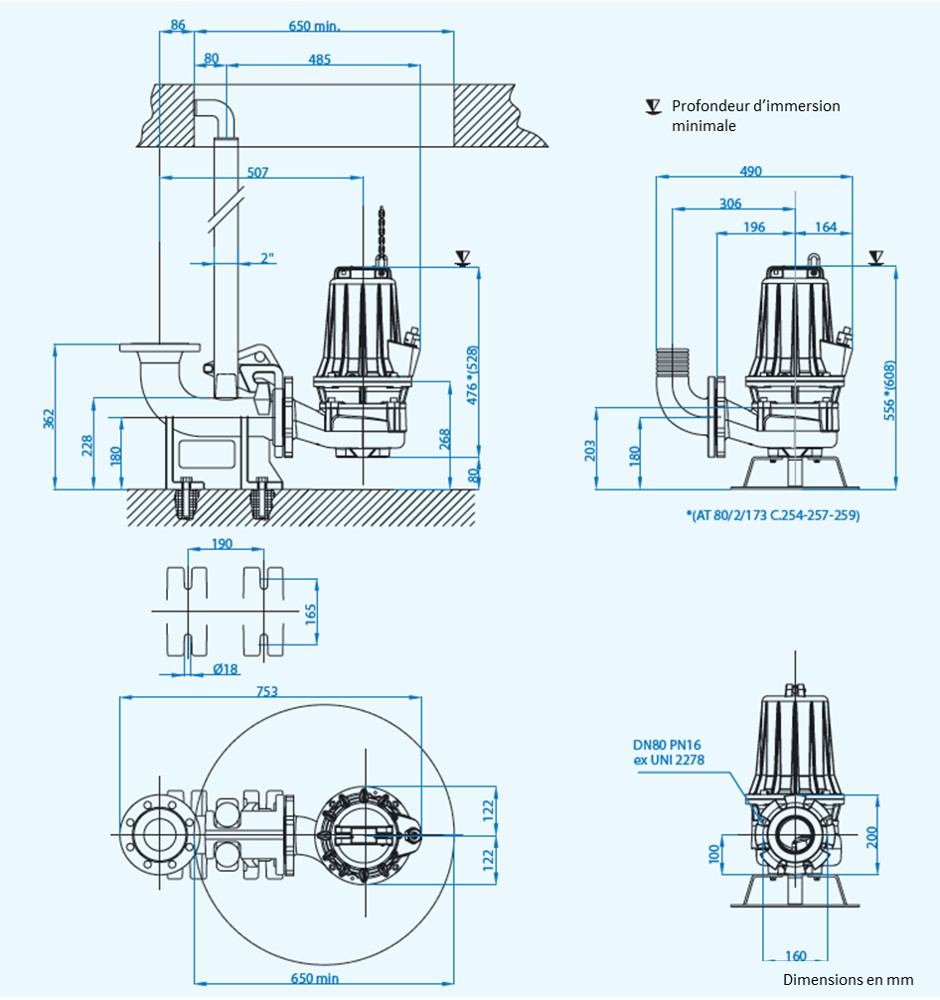

Plan d'encombrement
Format JPG | 137.41 Kb
Avantages produits
Cette pompe de relevage est utilisée pour le pompage et la vidange liquides clairs et eaux usées. Ses hautes performances la rendent utile dans une variété d'applications : usines de traitement d'eaux, installations industrielles, fermes d'élevage.
Cadre d'utilisation :
• Applications : domestiques, professionnelles, industries, élevages
• Usage intensif
• Débit max : 2 160 l/min ; 129,6 m3/h
• HMT max : 31 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 60 mm
• Moteur triphasé
• Puissance : 7,5 kW
• Ampérage : 14,5 A
• Tension : 400 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN80 PN16
Cadre d'utilisation :
• Applications : domestiques, professionnelles, industries, élevages
• Usage intensif
• Débit max : 2 160 l/min ; 129,6 m3/h
• HMT max : 31 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 60 mm
• Moteur triphasé
• Puissance : 7,5 kW
• Ampérage : 14,5 A
• Tension : 400 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN80 PN16
Description technique
Construction :
• Poignée en acier inoxydable AISI 416
• Couvercle, carter moteur, bride support de roulement, roue monocanale, corps de pompe en fonte GG20
• Arbre moteur en acier inoxydable AISI 420
• Garniture mécanique côté moteur en céramique/graphite
• Garniture mécanique côté turbine en carbure de silicium

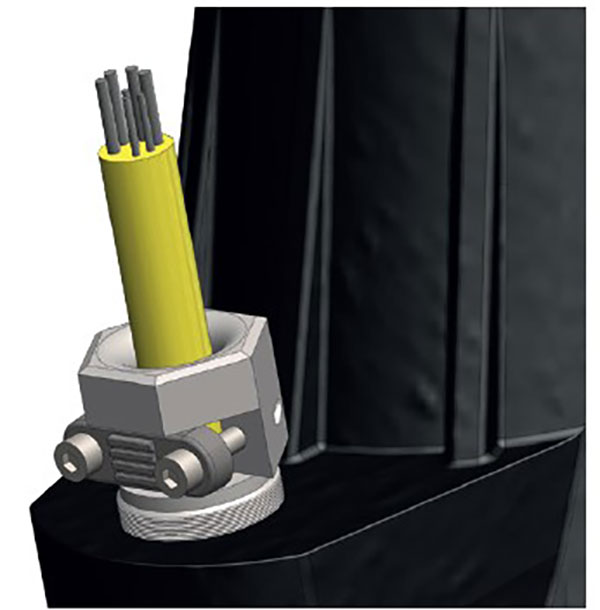

• Presse-étoupe en acier inoxydable AISI 316 moulé sous pression
• Capteur d'humidité intégré
• Moteur asynchrone 2 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 2850 tours / minute
• Poignée en acier inoxydable AISI 416
• Couvercle, carter moteur, bride support de roulement, roue monocanale, corps de pompe en fonte GG20
• Arbre moteur en acier inoxydable AISI 420
• Garniture mécanique côté moteur en céramique/graphite
• Garniture mécanique côté turbine en carbure de silicium
• Presse-étoupe en acier inoxydable AISI 316 moulé sous pression
• Capteur d'humidité intégré
• Moteur asynchrone 2 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 2850 tours / minute

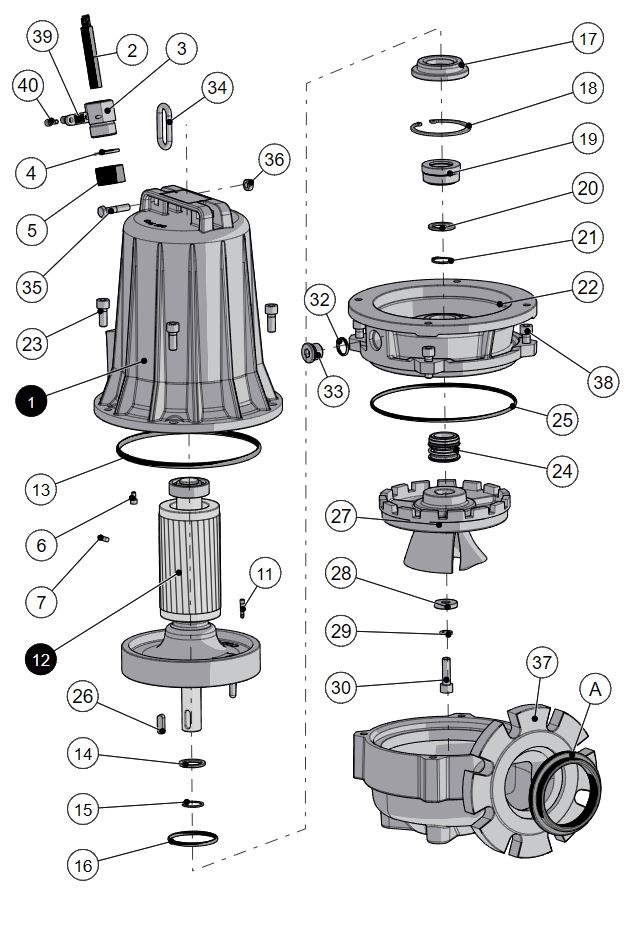

Vues éclatées
Repère
Code
Qté
Stock
Libellé
02
x1
Sur commande
CÂBLE 10M H07RN8F 7x1,5+3x0,50
03
x1
Sur commande
PRESSE-ÉTOUPE M38x1.5
04
x1
Sur commande
RONDELLE 35x20,5x2
05
x1
En stock
PASSE-CÂBLE POUR POMPE AT
06
x1
En stock
VIS CHC M5x0,8x10 ZINGUÉ 8.8 DIN912
12
x1
Sur commande
KIT ARBRE MOTEUR COMPLET POUR POMPE C.257
13
x1
Sur commande
JOINT O-RING Ø202,57x5,33 NBR
14/20
x2
Sur commande
BAGUE AVP 30,1x40x3
16
x1
Ce produit n'est plus disponible
JOINT TORIQUE Ø159 EN CAOUTCHOUC
17
x1
Sur commande
BAGUE D'ÂRRET 631 DE ROULEMENT POUR POMPE DE RELEVAGE
18
x1
Sur commande
CIRCLIP INT Ø85x3 C70 DIN472
19
x1
Sur commande
GARNITURE SUPERIEUR POUR PPE JST55
22
x1
Ce produit n'est plus disponible
SUPPORT 606N DU MOTEUR POUR POMPE RELEVAGE
23/38
x8
Sur commande
VIS CHC M12x1,75x30 A2 DIN912
24
x1
Sur commande
GARNITURE MÉCANIQUE VITON POUR POMPE 817206
25
x1
Sur commande
JOINT O-RING Ø183,5x3,53 NBR
26
x1
En stock
CLAVETTE BA 8x7x30MM C45
27
x1
En stock
ROUE À CANAL 611 POUR POMPE DE RELEVAGE
28
x1
Sur commande
RONDELLE 12,5x35x6
30
x1
Sur commande
VIS H M12x1,75x35 ZINGUÉ 8.8 DIN933
32
x1
Sur commande
JOINT O-RING Ø20,62x2,62 NBR
33
x1
Sur commande
BOUCHON 1/2G 6PANS CREUX
35
x1
En stock
VIS CHC M8x1,25x40 ZINGUÉ 8.8 DIN912
36
x1
En stock
ÉCROU HFB M8x1,25x8 ZINGUÉ |5| DIN985 - AUTO-FREINÉ
37
x1
Sur commande
CORPS DE POMPE C.608-N POUR POMPE DE RELEVAGE
40
x2
En stock
VIS CHC M5x0,8x20 ZINGUÉ 8.8 DIN912
A
x1
Sur commande
JOINT D'ÉTENCHÉITÉ DN80
