POMPE DE RELEVAGE COUTEAUX
Code 111141
Meilleure vente
Supporte une eau chargée de particules solides et matières fibreuses
Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
POMPE DE RELEVAGE COUTEAUX
HORIZONTALE 380V 5.5KW DN100
Réf. 111141
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Type de roue :
Couteau contre couteau
HMT max :
12 mètres
Débit max :
2400 l/min
Granulométrie max :
28 mm
Taux de matière sèche max :
9 %
Modèle :
PTS 100
Tension :
380 V
Puissance :
5,50 kW
Ampérage :
11,40 A
Tour/min :
1450
Couplage :
Etoile
DNR :
100
Hauteur :
767 mm
Largeur :
436 mm
Longueur :
345
Poids :
122 kg
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB
Notice
Format PDF | 2.52 Mb
Courbe
Format JPG | 1.42 Mb
Plan d'encombrement
Format JPG | 854.4 Kb
Avantages produits
A quoi ça sert ?
Relever des eaux chargées dans des applications agricoles (lisier, …)
Application : Elevage
Avantages :
Supporte une eau chargée de particules solides et matières fibreuses
Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Profondeur d'immersion maximale : 20 mètres
> DNR : 4" / DN100
> Granulométrie maximum : 28 mm
> Taux de matière sèche maximum : 12%
> Plage de pH du liquide pompé : 5÷12
> Hauteur de refoulement maximale : 12 mètres
Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Profondeur d'immersion maximale : 20 mètres
> DNR : 4" / DN100
> Granulométrie maximum : 28 mm
> Taux de matière sèche maximum : 12%
> Plage de pH du liquide pompé : 5÷12
> Hauteur de refoulement maximale : 12 mètres
Description technique
Caractéristiques techniques :
Construction
Pompe dilacératrice en fonte
Couteaux en acier au chrome vanadium facilement interchangeables
Arbre moteur en acier inoxydable
Garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
Livré avec 10 mètres de câble
Moteur IE2
Triphasé, bobinage 380V - 50 Hz
Rotor à cage d'écureuil
3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
Vitesse de rotation : 1 450 tours / minute
Indice de protection IP68 - classe F
Plage de fonctionnement
Pour HMT 12 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 3,7 mètres = débit de 144 m3/h ; 2 400 l/min
Consulter la courbe pour plus d'informations
Livré sans raccord, sans joint, sans support
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe ainsi qu'un support
Disponible sur demande pour des applications avec farine de paille (existe avec un revêtement spécifique en nickel résistant aux liquides acides ; gamme NP)
ACCESSOIRES CONSEILLES :
483160 COLLIER DE SERRAGE TOURILLON W1 ACIER ZINGUE Ø 104 - 112 x 2
818564 5 METRES TUYAU EPDM Ø102x114
105171 KIT DE RACCORDEMENT DROIT ROND/CANNELE GALVA Ø 100 RAC JOINT VIS ECR
854609 CHASSIS SOUTIEN HORIZONTAL GALVA POUR POMPE DN100
817213 ARMOIRE DE COMMANDE 4 / 5,5 KW EN DEMARRAGE DIRECT V.2020
811133 SONDE DE NIVEAU A LISIER
817111 KIT ACCESSOIRES
Vues éclatées
Repère
Code
Qté
Stock
Libellé
04
x2
En stock
BLOC PORTE LAME PTH65A N°47
05
x2
En stock
COUTEAU N°43 POUR PPE PTH65A
08
x1
En stock
GARNITURE MECANIQUE N°8 POUR POMPE PTS5,5-100
09
x1
En stock
TURBINE DE PPE PTS 5,5-100
12
x1
En stock
GARNITURE MECANIQUE INTERNE N°12 PR PPE PTS5,5-100
13
x1
Sur commande
SUPPORT MOTEUR PTS 100
15
x1
En stock
ROULEMENT 3309 2Z REPERE 15 POUR POMPE PTS5,5-100
16
x1
En stock
CIRCLIP EXTÉRIEUR Ø45x1,75 C70 DIN471
17
x1
En stock
STATOR TRI 5,5KW + CARCASSE POUR POMPE PTS5,5-100
18
x1
Sur commande
ROTOR TRIPHASE N°18 POUR PPE PTS5,5-100
19
x1
En stock
CIRCLIP EXTÉRIEUR Ø40x1,75 C70 DIN471
20
x1
Sur commande
PLAQUE DE BORNIER POUR MALAXEUR 5,5KW A 9KW
23
x1
En stock
PRESSE ETOUPE N°23 POUR PPE PTS5,5-100
24
x1
En stock
GARNITURE DE PRESSE-ETOUPE N°24 PR PPE PTS5,5-100
25
x10
En stock
METRE DE CABLE ELECTRIQUE POUR PTS ET TBM 5.5-7.5-9 KW
32
x1
Sur commande
BORNIER POUR MALAXEUR 5,5 A 9KW
37
x1
Sur commande
BORNIER
38
x1
En stock
COUVERCLE MOTEUR VERSION HORIZONTALE
39
x1
En stock
JOINT O-RING N°39 POUR PPE PTS5,5-100
40
x1
En stock
ROULEMENT RADIAL N°40 POUR PPE PTS5,5-100
41
x1
Sur commande
CIRCLIP INTÉRIEUR Ø100x3 C70 DIN472
44
x1
En stock
JOINT O-RING N°44 POUR PPE PTS5,5-100
45
x1
Sur commande
PALIER DE SUPPORT
46
x1
En stock
JOINT O-RING N°46 POUR PPE PTS5,5-100
47
x1
Sur commande
BOUCHON N°47 POUR PPE PTS5,5-100
49
x1
En stock
CLAVETTE POUR POMPE DE SURFACE DILACERATRICE PRISE DE FORCE
50
x1
Sur commande
CORPS DE PPE N°50 POUR PPE PTS5,5-100
52
x1
En stock
CONVOYEUR N°52 POUR PPE PTS5,5-100
55
x1
En stock
PLATEAU D'ASPIRATION POUR PPE PTS5,5-100
58
x1
En stock
GAINE DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
59
x1
En stock
JOINT DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
67
x1
Sur commande
ATTACHE DE CABLE POUR MALAXEUR 5,5 A 9KW

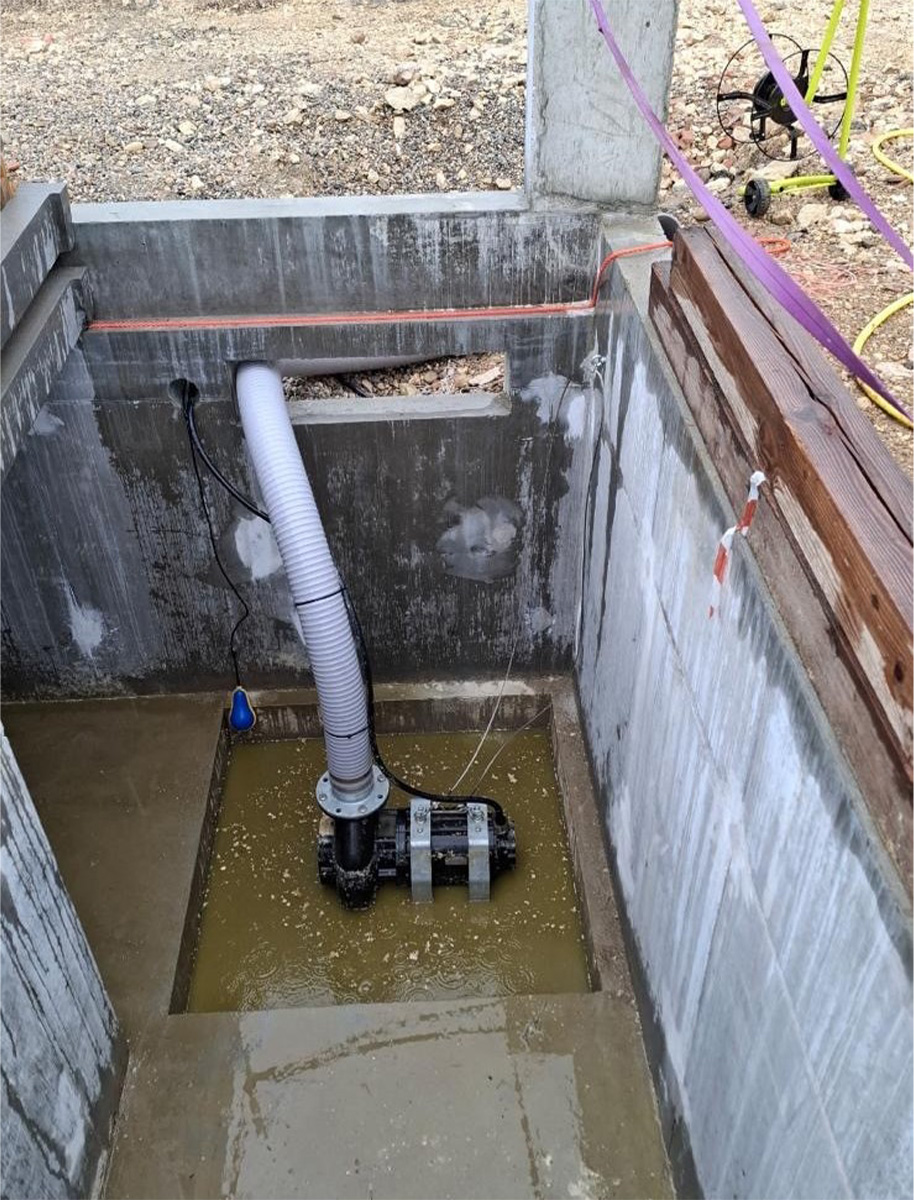

Le produit a été utilisé dans les réalisations suivantes
76133 Rolleville
GAEC des Six Chemins - 76133 Rolleville
En investissant dans un système de gestion des effluents complet, Maxime Féret a pu améliorer la performance de son exploitation en automatisant la gestion de ses effluents avec l'installation d'une pré-fosse, d'une fosse et de deux armoires électriques.
