POMPE DE RELEVAGE TRI FONTE
Code 111057
Hautes performances : roue ouverte monocanale
Fiabilité de travail maximale, même en présence de liquides contenant des fibres et des corps solides en suspension : coupe-fibre intégré
Capteur d'humidité de série
POMPE DE RELEVAGE TRI FONTE
ROUE MONOCANALE 3KW DN100
Réf. 111057
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Ampérage :
7 A
Puissance :
4 kW
Tour/min :
1 450
Tension :
380 V
Puissance nominale :
4 HP
Modèle :
AT 100
Puissance nominale :
3 kW
Puissance absorbée :
3 kW
Poids :
75,50 kg
DNR :
3
Débit max :
2160 l/min
Granulométrie max :
75 mm
HMT max :
14 mètres
Longueur :
864
Hauteur :
486 mm
Largeur :
338 mm
Type de roue :
Roue monocanale
Taux de matière sèche max :
5 %
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB
Plan d'encombrement
Format JPG | 135.25 Kb

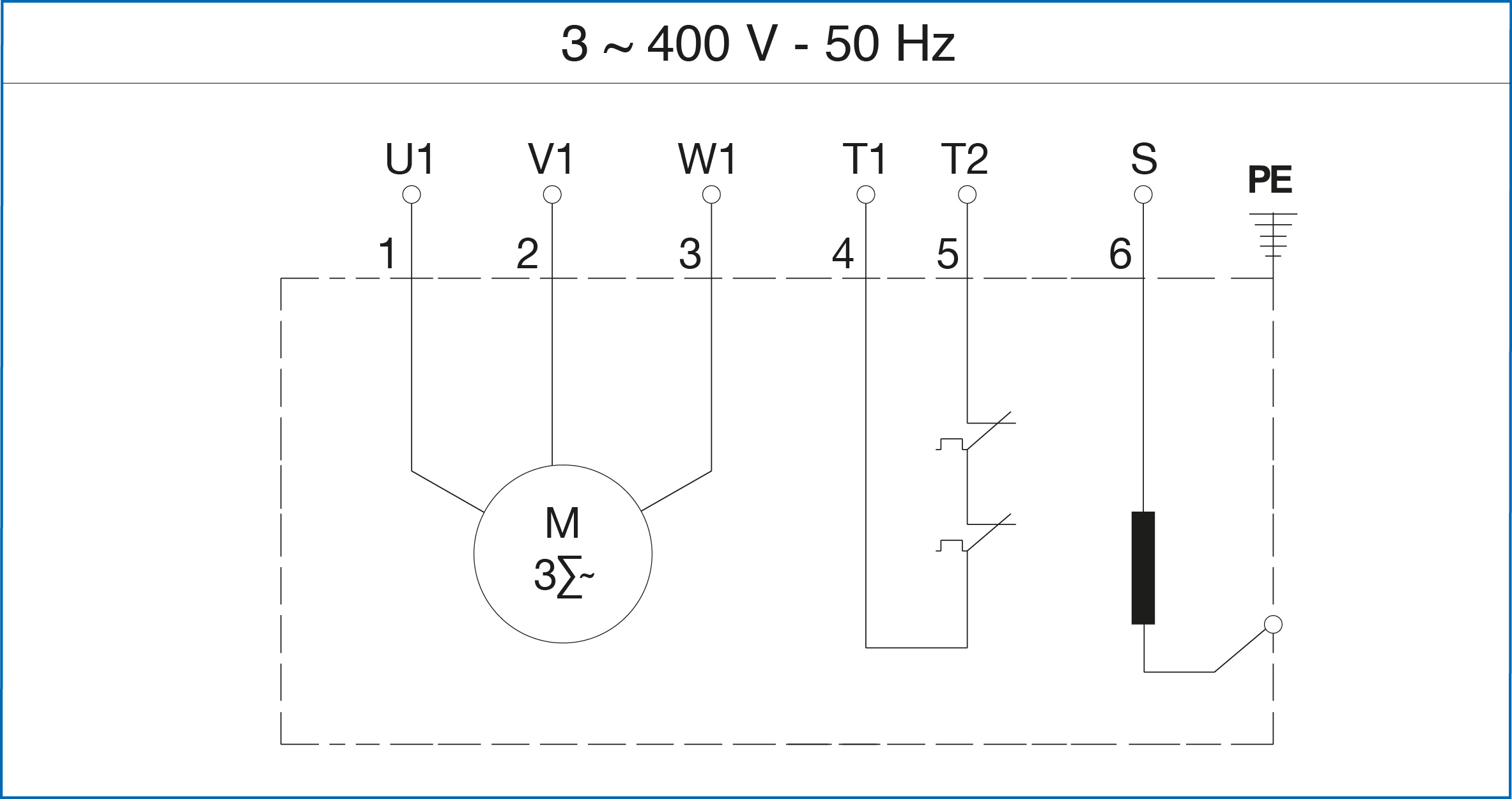

Schéma électrique
Format JPG | 149.99 Kb
Courbe
Format JPG | 153.07 Kb
Notice
Format PDF | 1.81 Mb
Avantages produits
Cette pompe de relevage est utilisée pour le pompage et la vidange liquides clairs et eaux usées. Ses hautes performances la rendent utile dans une variété d'applications : usines de traitement d'eaux, installations industrielles, fermes d'élevage.
Cadre d'utilisation :
• Applications : professionnelles, industries, élevages
• Usage intensif
• Débit max : 2 160 l/min ; 129,8 m3/h
• HMT max : 14 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 75 mm
• Moteur triphasé
• Puissance : 3 kW
• Ampérage : 7 A
• Tension : 400 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN100 PN16
Cadre d'utilisation :
• Applications : professionnelles, industries, élevages
• Usage intensif
• Débit max : 2 160 l/min ; 129,8 m3/h
• HMT max : 14 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 75 mm
• Moteur triphasé
• Puissance : 3 kW
• Ampérage : 7 A
• Tension : 400 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN100 PN16
Description technique
Construction :
• Poignée en acier inoxydable AISI 416
• Couvercle, carter moteur, bride support de roulement, roue monocanale, corps de pompe en fonte GG20
• Arbre moteur en acier inoxydable AISI 420
• Double garniture mécanique
• Garniture mécanique côté moteur en céramique/graphite
• Garniture mécanique côté turbine en carbure de silicium
• Presse-étoupe en acier inoxydable AISI 316 moulé sous pression
• Capteur d'humidité intégré
• Moteur asynchrone 4 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 1450 tours / minute
• Poignée en acier inoxydable AISI 416
• Couvercle, carter moteur, bride support de roulement, roue monocanale, corps de pompe en fonte GG20
• Arbre moteur en acier inoxydable AISI 420
• Double garniture mécanique
• Garniture mécanique côté moteur en céramique/graphite
• Garniture mécanique côté turbine en carbure de silicium
• Presse-étoupe en acier inoxydable AISI 316 moulé sous pression
• Capteur d'humidité intégré
• Moteur asynchrone 4 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 1450 tours / minute
Vues éclatées
Repère
Code
Stock
Libellé
02
Sur commande
CÂBLE 10M H07RN8F 4x1,5+3x0,50
03
Sur commande
PRESSE-ÉTOUPE M33x1.5
04
Sur commande
RONDELLE 17,5x30x2
05
Sur commande
PASSE-CÂBLE 31x16x18
06
En stock
VIS CHC M5x0,8x10 ZINGUÉ 8.8 DIN912
12
Sur commande
KIT ARBRE MOTEUR COMPLET POUR POMPE C.245
13
Sur commande
JOINT O-RING DE MOTEUR POUR POMPE DE RELEVAGE 3KW
14/20
Sur commande
BAGUE 25x35x3 POUR POMPE DE RELEVAGE 3KW
16
Sur commande
JOINT O-RING D'ARBRE POUR POMPE DE RELEVAGE 3KW
17
Sur commande
BAGUE D'ÂRRET 447 DE ROULEMENT POUR POMPE DE RELEVAGE
18
Sur commande
CIRCLIP INTÉRIEUR Ø75x2,5 C70 DIN472
19
Sur commande
SIEGE D'OBTURATEUR POUR POMPE DE RELEVAGE 3KW
22
Sur commande
SUPPORT 505N DU MOTEUR POUR POMPE DE RELEVAGE
24
Sur commande
OBTURATEUR VITON MG1 POUR POMPE DE RELEVAGE
25
Sur commande
JOINT O-RING DE SUPPORT MOTEUR POUR POMPE DE RELEVAGE 3KW
26
En stock
CLAVETTE BA 8x7x25MM C45
27
Sur commande
ROUE À CANAL 509 POUR POMPE DE RELEVAGE
28
Sur commande
RONDELLE 10,5X30X6
32
Sur commande
JOINT O-RING Ø20,62x2,62 NBR
33
Sur commande
BOUCHON 1/2G 6PANS CREUX
36
En stock
ÉCROU HFB M8x1,25x8 ZINGUÉ |5| DIN985 - AUTO-FREINÉ
37
Sur commande
CORPS DE POMPE C.538 POUR POMPE DE RELEVAGE
40
En stock
VIS CHC M5x0,8x20 ZINGUÉ 8.8 DIN912
A
Sur commande
JOINT D'ÉTANCHÉITÉ DN100
02
Sur commande
810795
CÂBLE 10M H07RN8F 4x1,5+3x0,50
03
Sur commande
814273
PRESSE-ÉTOUPE M33x1.5
04
Sur commande
815425
RONDELLE 17,5x30x2
05
Sur commande
810796
PASSE-CÂBLE 31x16x18
06
En stock
140760
VIS CHC M5x0,8x10 ZINGUÉ 8.8 DIN912
12
Sur commande
815473
KIT ARBRE MOTEUR COMPLET POUR POMPE C.245
13
Sur commande
810797
JOINT O-RING DE MOTEUR POUR POMPE DE RELEVAGE 3KW
14/20
Sur commande
810798
BAGUE 25x35x3 POUR POMPE DE RELEVAGE 3KW
16
Sur commande
810800
JOINT O-RING D'ARBRE POUR POMPE DE RELEVAGE 3KW
17
Sur commande
810801
BAGUE D'ÂRRET 447 DE ROULEMENT POUR POMPE DE RELEVAGE
18
Sur commande
810802
CIRCLIP INTÉRIEUR Ø75x2,5 C70 DIN472
19
Sur commande
105651
SIEGE D'OBTURATEUR POUR POMPE DE RELEVAGE 3KW
22
Sur commande
814922
SUPPORT 505N DU MOTEUR POUR POMPE DE RELEVAGE
24
Sur commande
810803
OBTURATEUR VITON MG1 POUR POMPE DE RELEVAGE
25
Sur commande
810804
JOINT O-RING DE SUPPORT MOTEUR POUR POMPE DE RELEVAGE 3KW
26
En stock
381537
CLAVETTE BA 8x7x25MM C45
27
Sur commande
815465
ROUE À CANAL 509 POUR POMPE DE RELEVAGE
28
Sur commande
320593
RONDELLE 10,5X30X6
32
Sur commande
815313
JOINT O-RING Ø20,62x2,62 NBR
33
Sur commande
815428
BOUCHON 1/2G 6PANS CREUX
36
En stock
951965
ÉCROU HFB M8x1,25x8 ZINGUÉ |5| DIN985 - AUTO-FREINÉ
37
Sur commande
815448
CORPS DE POMPE C.538 POUR POMPE DE RELEVAGE
40
En stock
100164
VIS CHC M5x0,8x20 ZINGUÉ 8.8 DIN912
A
Sur commande
814925
JOINT D'ÉTANCHÉITÉ DN100
