POMPE DE RELEVAGE TRI FONTE
Code 811007

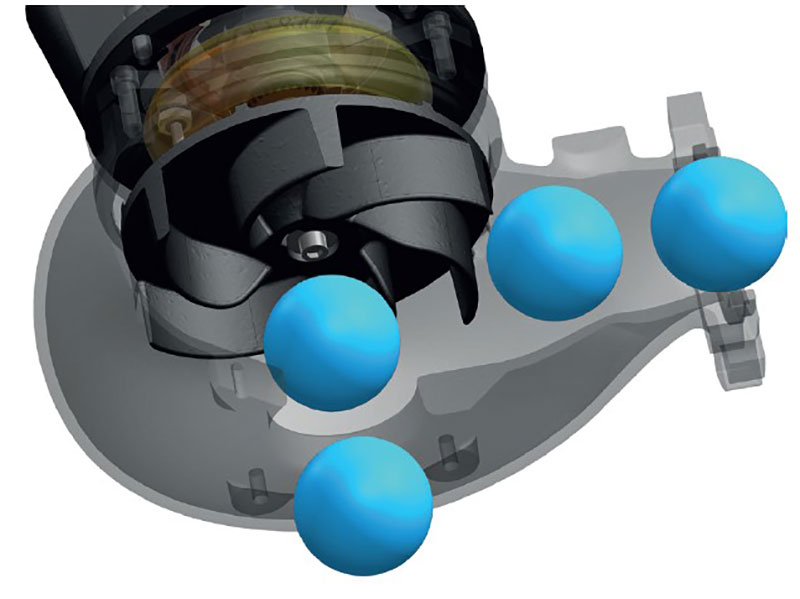

Hautes performances : large canal et roue vortex anti-colmatage
Fiabilité de travail maximale, même en présence de liquides contenant des fibres et des corps solides en suspension : coupe-fibre intégré

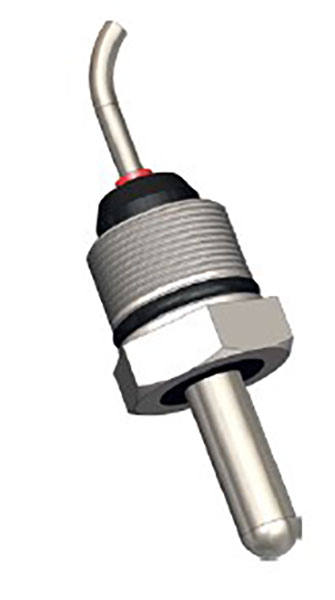

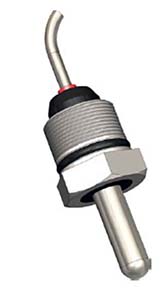

Capteur d'humidité de série

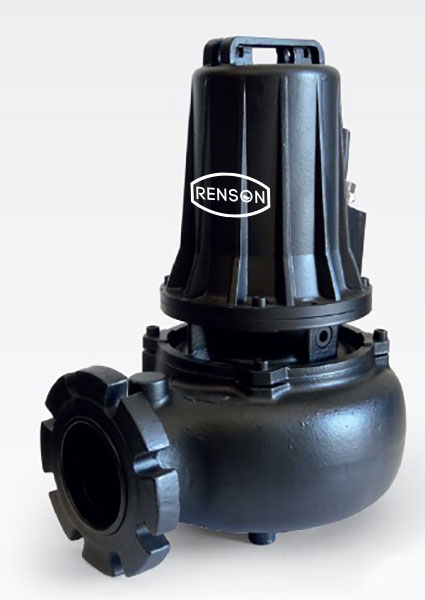

POMPE DE RELEVAGE TRI FONTE
ROUE VORTEX 3KW DN80
Réf. 811007
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur

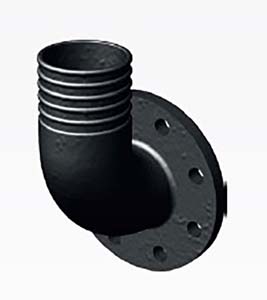

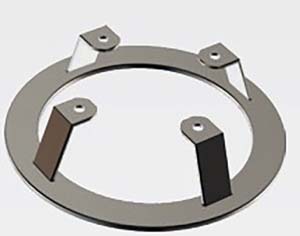

Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Type de roue :
Roue vortex
HMT max :
12 mètres
Débit max :
1920 l/min
Granulométrie max :
80 mm
Taux de matière sèche max :
5 %
Modèle :
V4-80
Tension :
380 V
Puissance :
3 kW
Ampérage :
7,20 A
Tour/min :
1450
DNR :
80
Hauteur :
453 mm
Largeur :
385 mm
Longueur :
796
Poids :
66 kg
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB

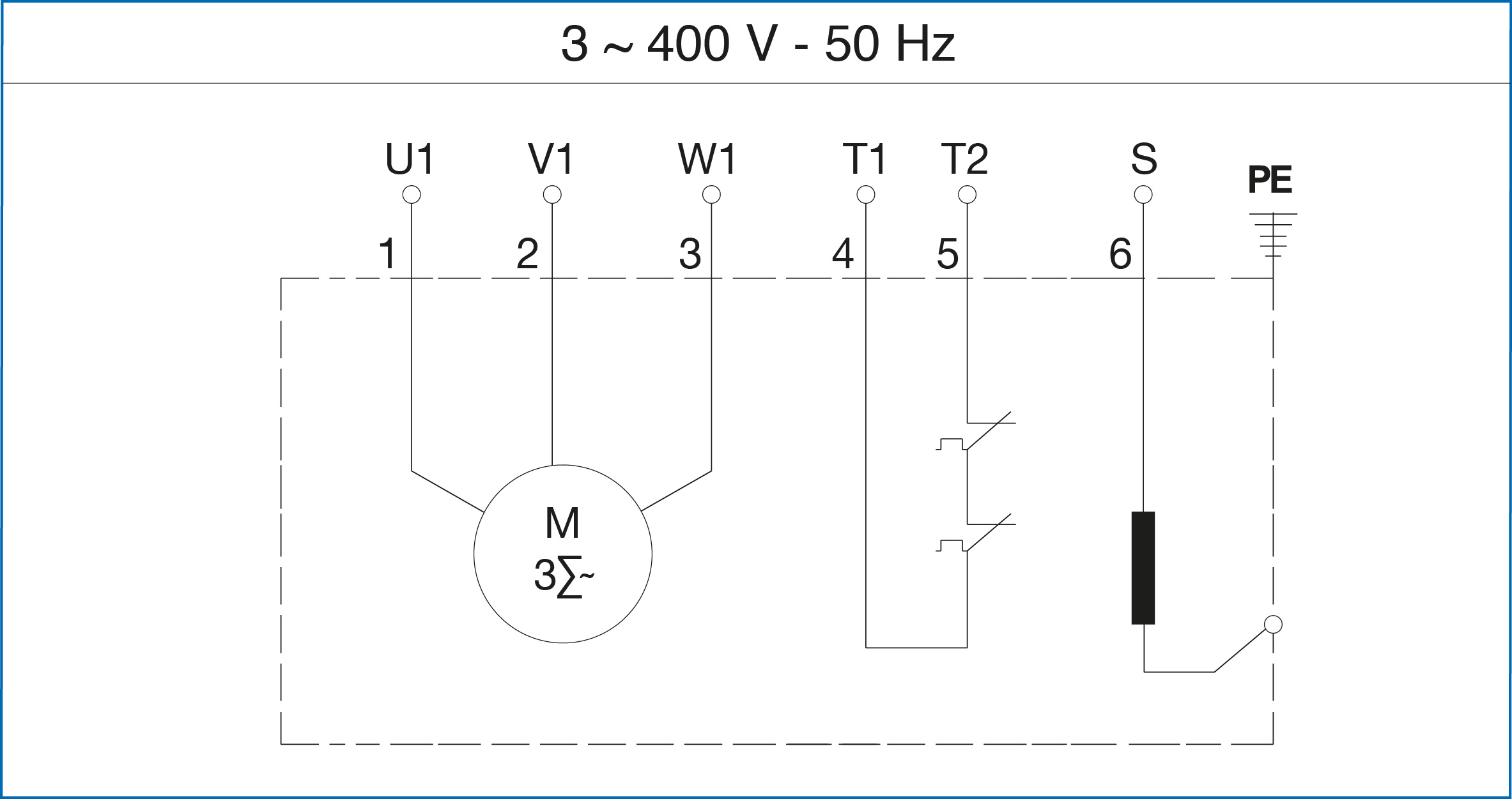

Schéma électrique
Format JPG | 149.99 Kb

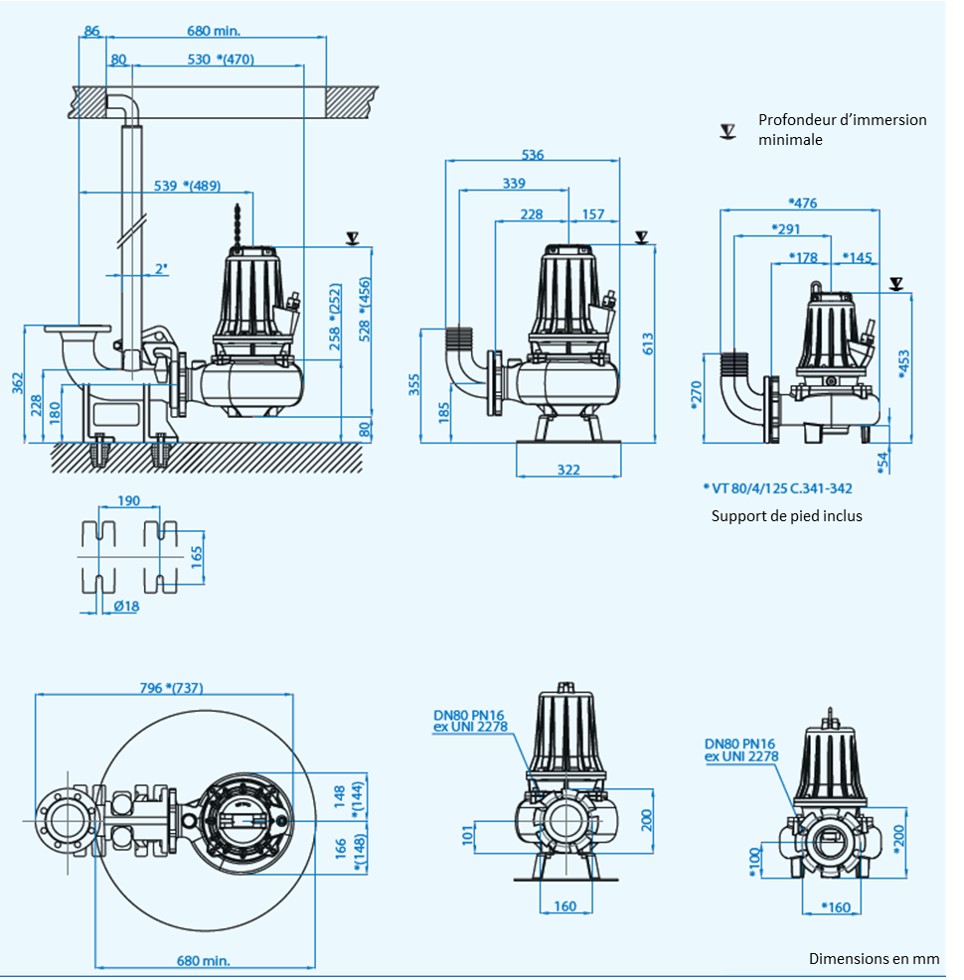

Plan d'encombrement
Format JPG | 155.18 Kb

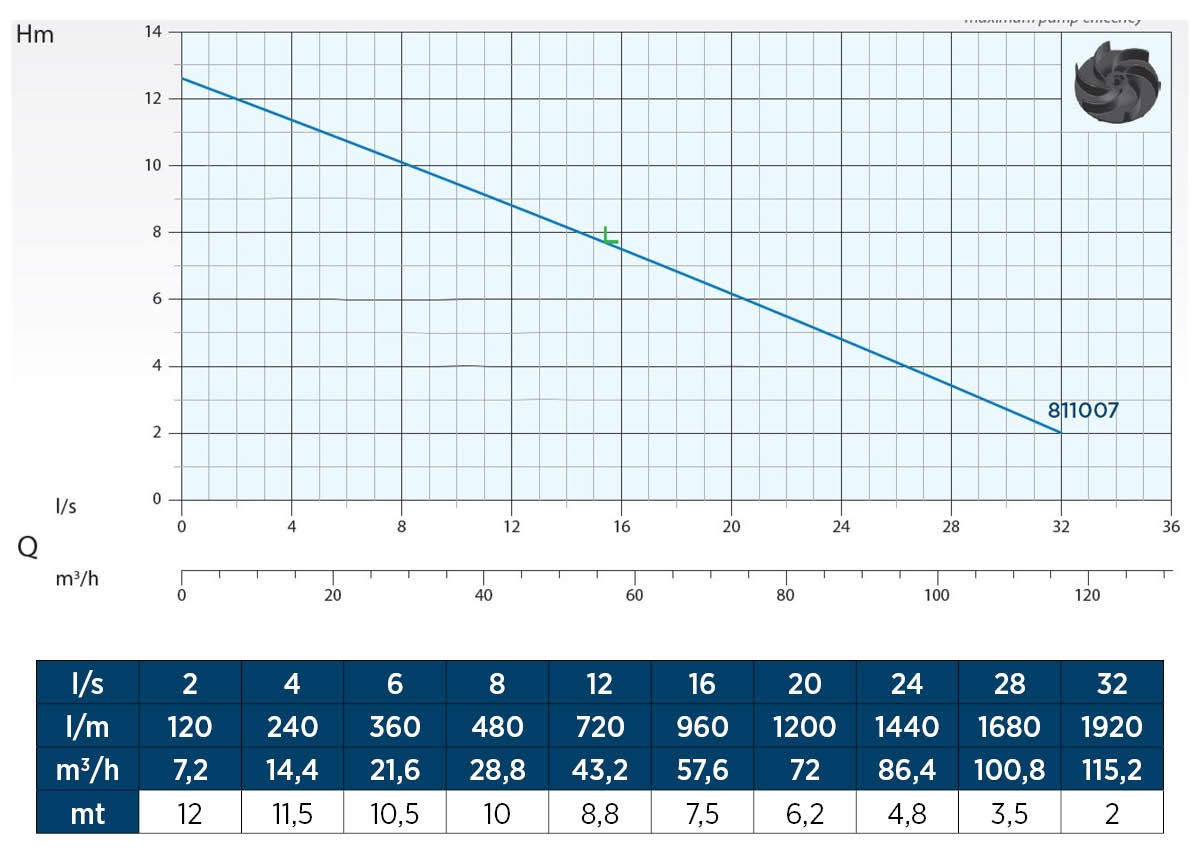

Courbe
Format JPG | 159.4 Kb
Avantages produits
Cette pompe de relevage est utilisée pour le pompage des eaux usées
avec des matières lourdes en suspension. Ses hautes performances la rendent utile dans une variété d'applications : usines de traitement d'eaux, installations industrielles, exploitations agricoles et fermes d'élevage.
Cadre d'utilisation :
• Applications : professionnelles, industries, élevages
• Usage intensif
• Débit max : 1 920 l/min ; 115,2 m3/h
• HMT max : 12 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 80 mm
• Moteur triphasé
• Puissance : 3 kW
• Ampérage : 7,2 A
• Tension : 400 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN80 PN16
avec des matières lourdes en suspension. Ses hautes performances la rendent utile dans une variété d'applications : usines de traitement d'eaux, installations industrielles, exploitations agricoles et fermes d'élevage.
Cadre d'utilisation :
• Applications : professionnelles, industries, élevages
• Usage intensif
• Débit max : 1 920 l/min ; 115,2 m3/h
• HMT max : 12 mètres
• Température maximale du liquide : 40°C avec la pompe complétement immergée
Le refroidissement est effectué par le liquide dans lequel la pompe est immergée.
• Profondeur d'immersion maximale : 20 mètres
• Plage de pH autorisée : 6-10
• Densité de liquide maximum : 1,1 kg/dm3
• Granulométrie max : 80 mm
• Moteur triphasé
• Puissance : 3 kW
• Ampérage : 7,2 A
• Tension : 400 V ±5 %
• Fréquence : 50Hz ±2%
• DNR : DN80 PN16
Description technique
Construction :
• Poignée en acier inoxydable AISI 416
• Couvercle, carter moteur, bride support de roulement, roue vortex anti-colmatage, corps de pompe en fonte GG25
• Arbre moteur en acier inoxydable AISI 420
• Double garniture mécanique
• Garniture mécanique côté moteur en céramique/graphite
• Garniture mécanique côté turbine en carbure de silicium

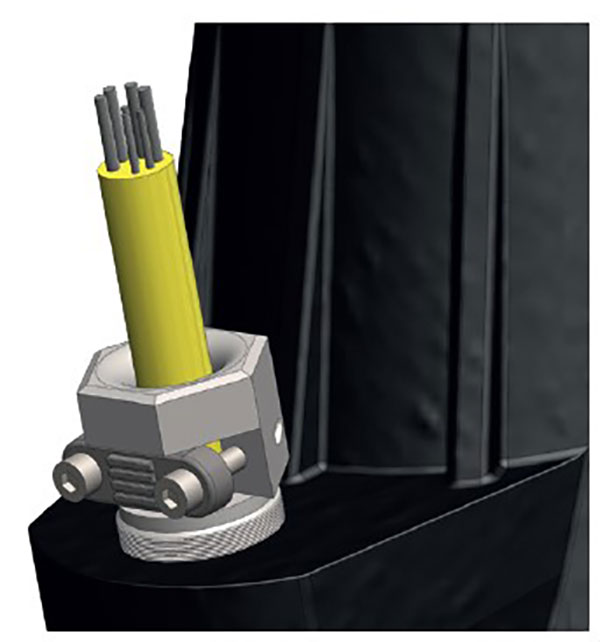

• Presse-étoupe en acier inoxydable AISI 316 moulé sous pression
• Capteur d'humidité intégré
• Moteur 4 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 1450 tours / minute
• Poignée en acier inoxydable AISI 416
• Couvercle, carter moteur, bride support de roulement, roue vortex anti-colmatage, corps de pompe en fonte GG25
• Arbre moteur en acier inoxydable AISI 420
• Double garniture mécanique
• Garniture mécanique côté moteur en céramique/graphite
• Garniture mécanique côté turbine en carbure de silicium
• Presse-étoupe en acier inoxydable AISI 316 moulé sous pression
• Capteur d'humidité intégré
• Moteur 4 pôles avec rotor cage écureuil
• Protection thermique intégrée
• Classe d'isolation du stator F
• Indice de protection IP 68
• 1450 tours / minute

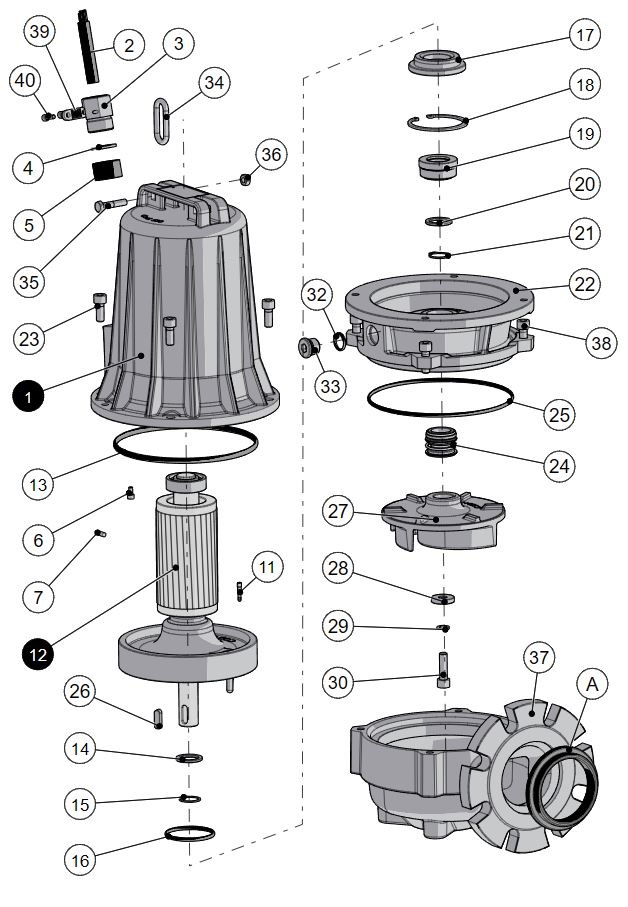

Vues éclatées
Repère
Code
Qté
Stock
Libellé
02
x1
Sur commande
CÂBLE 10M H07RN8F 4x1,5+3x0,50
03
x1
Sur commande
PRESSE-ÉTOUPE M33x1.5
04
x1
Sur commande
RONDELLE 17,5x30x2
05
x1
Sur commande
PASSE-CÂBLE 31x16x18
06
x1
En stock
VIS CHC M5x0,8x10 ZINGUÉ 8.8 DIN912
12
x1
Sur commande
KIT ARBRE MOTEUR COMPLET POUR POMPE C.245
13
x1
Sur commande
JOINT O-RING DE MOTEUR POUR POMPE DE RELEVAGE 3KW
14/20
x2
Sur commande
BAGUE 25x35x3 POUR POMPE DE RELEVAGE 3KW
16
x1
Sur commande
JOINT O-RING D'ARBRE POUR POMPE DE RELEVAGE 3KW
17
x1
Sur commande
BAGUE D'ÂRRET 447 DE ROULEMENT POUR POMPE DE RELEVAGE
18
x1
Sur commande
CIRCLIP INTÉRIEUR Ø75x2,5 C70 DIN472
19
x1
Sur commande
SIEGE D'OBTURATEUR POUR POMPE DE RELEVAGE 3KW
22
x1
Sur commande
SUPPORT 505N DU MOTEUR POUR POMPE DE RELEVAGE
24
x1
Sur commande
OBTURATEUR VITON MG1 POUR POMPE DE RELEVAGE
25
x1
Sur commande
JOINT O-RING DE SUPPORT MOTEUR POUR POMPE DE RELEVAGE 3KW
26
x1
En stock
CLAVETTE BA 8x7x25MM C45
27
x1
Sur commande
TURBINE VORTEX Ø207 POUR POMPE DE RELEVAGE
28
x1
Sur commande
RONDELLE 10,5X30X6
32
x1
Sur commande
JOINT O-RING Ø20,62x2,62 NBR
33
x1
Sur commande
BOUCHON 1/2G 6PANS CREUX
36
x1
En stock
ÉCROU HFB M8x1,25x8 ZINGUÉ |5| DIN985 - AUTO-FREINÉ
37
x1
Ce produit n'est plus disponible
CORPS DE POMPE C.542 POUR POMPE DE RELEVAGE
40
x2
En stock
VIS CHC M5x0,8x20 ZINGUÉ 8.8 DIN912
A
x1
Sur commande
JOINT D'ÉTENCHÉITÉ DN80
