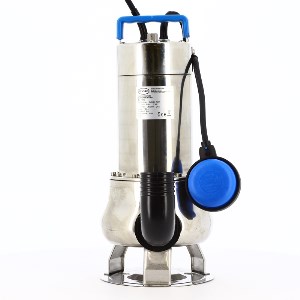

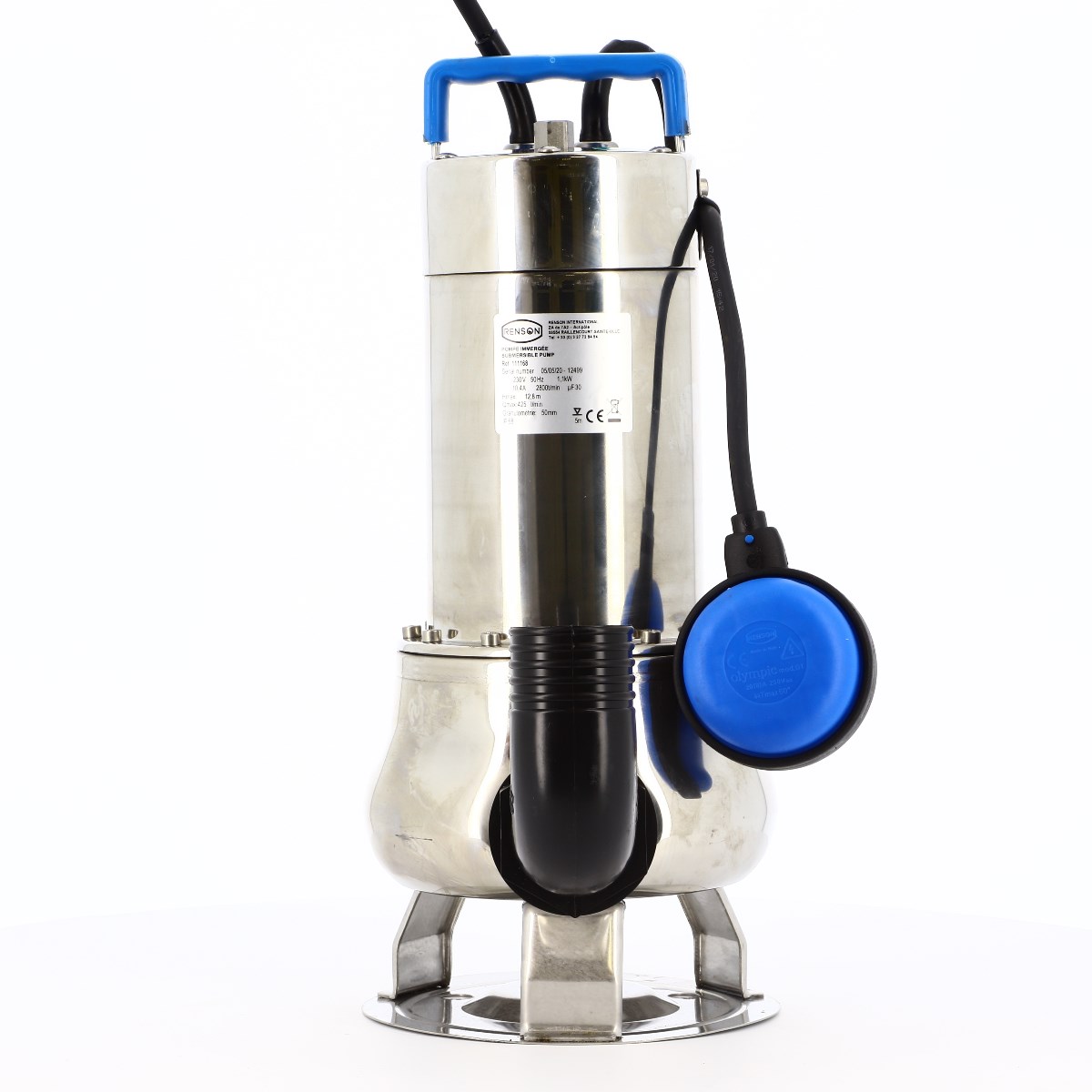

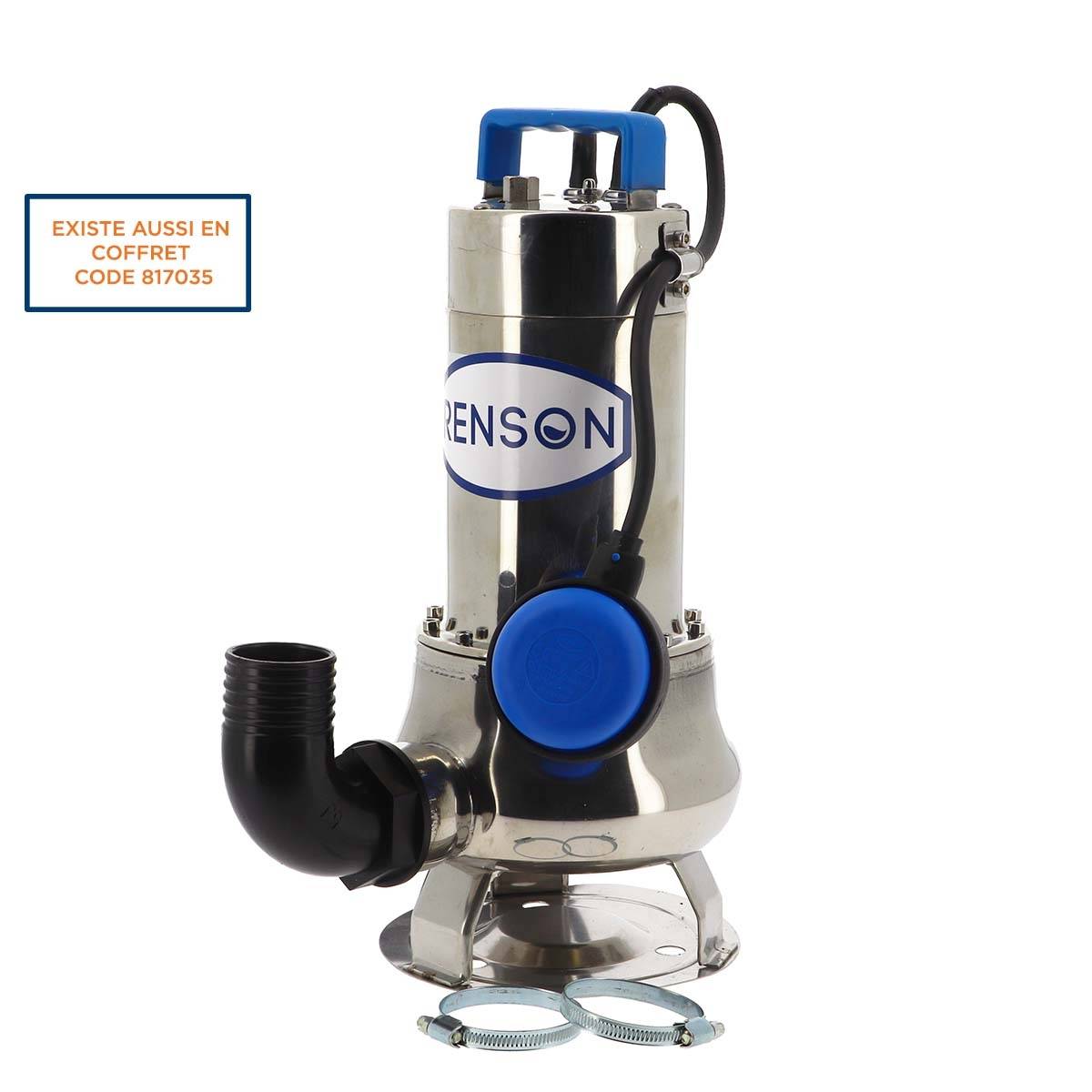

POMPE DE RELEVAGE 230V

1,1KW INOX EAUX CHARGEES
TABLEAU TECHNIQUE
HMT max :12,80 mètresDébit max :425 l/min
Type de liquide :Eaux vertes / brunes Application :Elevage / Industrie
Intensité d'utilisation :régulier Granulométrie maximale :40 mm
Modèle :AVX Tension :230 V
Puissance nominale :1 kWAmpérage :9,40 A
Tour/min :2 900 Puissance :1,10 kW
DNR :50 Hauteur :398 mm
Largeur :214 mmLongueur :214 mm
Poids :13,50 kg
TABLEAU TECHNIQUE
HMT max :12,80 mètres
Débit max :425 l/min
Type de liquide :Eaux vertes / brunes
Application :Elevage / Industrie
Intensité d'utilisation :régulier
Granulométrie maximale :40 mm
Modèle :AVX
Tension :230 V
Puissance nominale :1 kW
Ampérage :9,40 A
Tour/min :2 900
Puissance :1,10 kW
DNR :50
Hauteur :398 mm
Largeur :214 mm
Longueur :214 mm
Poids :13,50 kg

EN SAVOIR DAVANTAGE

Description technique :


A quoi ça sert ?
Relever des eaux de pluie ou d’infiltration, vider des eaux blanches ou sales, … (eaux pouvant contenir des particules en suspension)

Applications :
> Domestique
> Agricole (eaux vertes / brunes)
> Industrie

Avantages :
- Hauteur de relevage importante
- Résistance dans le temps et face à la corrosion
- Supporte une eau chargée de particules solides
- Facile à installer : il suffit de raccorder le tuyau d'évacuation et de la brancher
- Fonctionnement optimal : trepied déjà monté qui facilite l'aspiration
- Pratique : la pompe se remet en route seule lorsque le niveau d’eau remonte
- Sécurité manque d’eau et re démarrage automatique grâce au flotteur
- Livré avec raccord de refoulement

Utilisation :
> Eaux très chargées avec particules solides
> Usage régulier
> Température du liquide à pomper : maximum 25°C si la pompe est partiellement immergée ;  maximum 35°C si la pompe est totalement immergée
> Profondeur d’immersion maximale : 7 mètres
> Granulométrie maximale : 40 mm
> Taux de matière sèche maximum < 3%
> DNR : 2" - DN50
> Hauteur de refoulement maximale : 12 mètres

Informations complémentaires :


Caractéristiques techniques :

Construction
Corps de pompe et turbine vortex en acier inoxydable AISI304
Double corps de protection moteur
Etanchéité :
- joint d'étanchéité côté moteur
- joint mécanique à bain d'huile côté pompe
Chambre à huile diélectrique : nettoie et lubrifie les roulements, inhibe la corrosion, améliore l'étanchéité et contribue au refroidissement (évacuation de la chaleur de friction et de combustion)
Livré avec flotteur et 10 mètres de câble électrique

Moteur
Monophasé, bobinage 230V - 50 Hz
Moteur à bain d'huile biodégradable et diélectrique
Protection thermique et condensateur incorporés
Indice de protection IP68 - classe F

Plage de fonctionnement
Pour HMT 12,8 mètres = débit de 0 m3/h ; 0 l/min
Pour HMT 1,4 mètres = débit de 25,5 m3/h ; 425 l/min

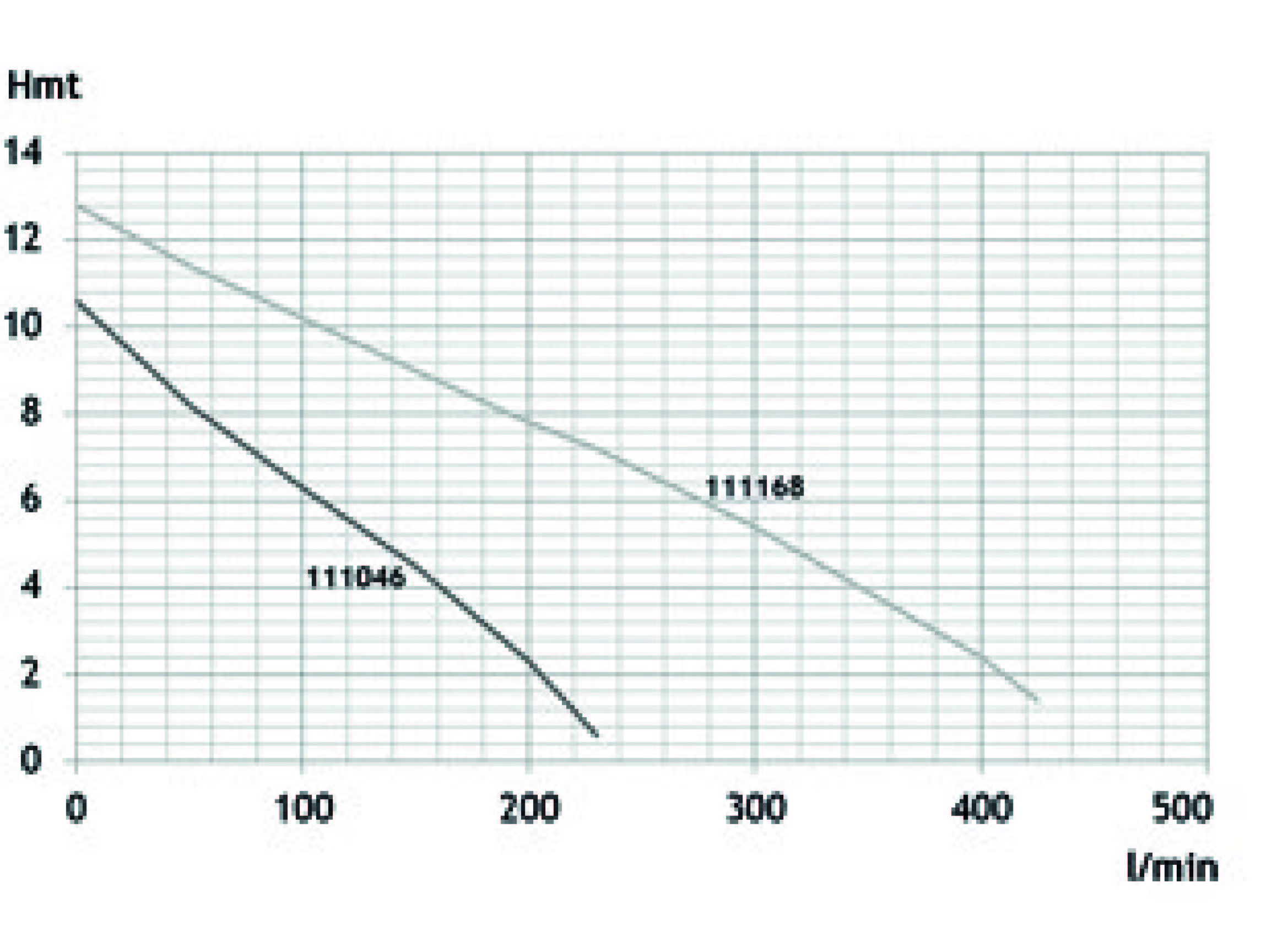

Consulter la courbe pour plus d'informations

ACCESSOIRES CONSEILLES :
386064 COLLIER DE SERRAGE W4 INOX Ø 40 – 60 x 2
817108 5 METRES DE TUYAU SPIRALEX DIAMETRE 50MM
817007 KIT ACCESSOIRES
Nous vous conseillons de rajouter le 369027 COUDE 90° CANNELE PP MALE 2'' x 50  afin de faciliter le démontage du tuyau

ACCESSOIRES CONSEILLÉS

DOCUMENTS RELATIFS AU PRODUIT
Ici, retrouvez l'ensemble des documents relatifs à votre produit.
1 - Je choisis le document souhaité en cliquant sur ▼
2 - Je clique sur le bouton "Télécharger" pour obtenir le document
Télécharger

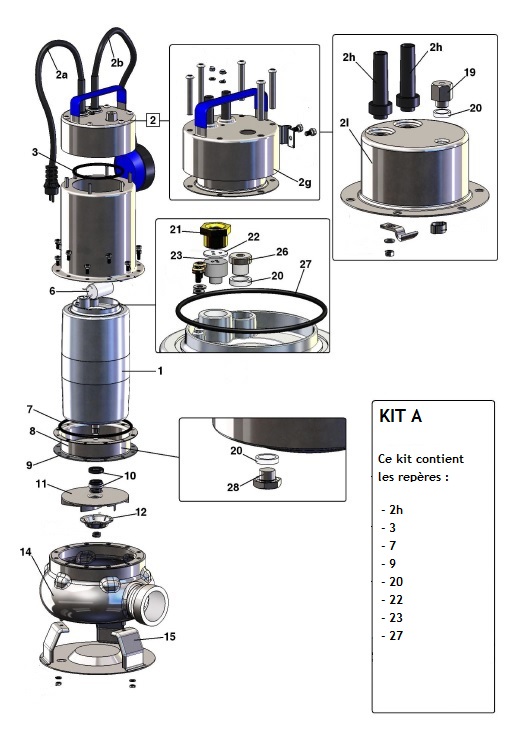

VUES ÉCLATÉES

VUES ECLATEES DU PRODUIT.




REPERE CODE DESIGNATION QTE /
MACHINE
DISPONIBILITE
01 810532 MOTEUR COMPLET POUR POMPE DE RELEVAGE 1
SUR COMMANDE
02 810527 COUVERCLE COMPLET ASSEMBLE POUR POMPE DE RELEVAGE 1
SUR COMMANDE
02a 164199 CABLE D'ALIMENTATION 10M POUR POMPE DE RELEVAGE 1
SUR COMMANDE
02b 119248 FLOTTEUR POUR POMPE DE RELEVAGE 1
EN STOCK
02g 168755 COUVERCLE POUR POMPE 111080 1
SUR COMMANDE
02h 164515 GAINE POUR CABLE DU FLOTTEUR POUR POMPE IMMERGEE 2
SUR COMMANDE
02l 168754 SOUS-COUVERCLE POUR POMPE 110080 1
SUR COMMANDE
03 366673 JOINT DE COUVERCLE POUR POMPE DE RELEVAGE 1
EN STOCK
06 119249 CONDENSATEUR 30uF DIAMETRE.45 LONGUEUR 67 1
EN STOCK
07 366646 JOINT DE CORPS POUR POMPE DE RELEVAGE 1
EN STOCK
08 366647 FLASQUE MOTEUR SUPERIEUR POUR POMPE DE RELEVAGE 0,75KW 1
EN STOCK
09 366648 JOINT D'ETANCHEITE POUR POMPE DE RELEVAGE 1
SUR COMMANDE
10 366649 GARNITURE MECANIQUE POUR POMPE DE RELEVAGE 1
SUR COMMANDE
11 164340 TURBINE DE POMPE 111168 1
SUR COMMANDE
12 366644 CALOTTE POUR POMPE 111042- 111045-111046-111071-111080 1
SUR COMMANDE
14 164705 CORPS DE POMPE 111168 1
SUR COMMANDE
15 810174 PIED POUR POMPE 111168 1
SUR COMMANDE
19 168758 ECROU POUR VIS A OEIL POUR POMPE DE RELEVAGE 1
SUR COMMANDE
20 168759 BAGUE D'ETANCHEITE POUR POMPE DE RELEVAGE 3
SUR COMMANDE
21 810421 PASSE CABLE POUR POMPE DE RELEVAGE 1
SUR COMMANDE
22 810425 GARNITURE EN TEFLON 3 TROUS POUR POMPE IMMERGEE 1
SUR COMMANDE
23 810423 GARNITURE EN CAOUTCHOUC POUR POMPE IMMERGEE 1
SUR COMMANDE
26 810422 BOUCHON M10 EN ZINC POUR POMPE IMMERGEE 1
SUR COMMANDE
27 810427 JOINT O-RING Ø88,57 x 2,62 NBR POUR CORPS DE POMPE IMMERGEE 1
SUR COMMANDE
28 810424 BOUCHON D'HUILE M10 POUR POMPE IMMERGEE 1
SUR COMMANDE
A 810529 POCHETTE DE JOINTS POUR POMPE 111046-080-168 1
SUR COMMANDE
