MALAXEUR 4 POLES 9KW
TABLEAU TECHNIQUE | |||
Poids : | 127 kg | Ampérage : | 19 A |
Puissance : | 9 kW | Tour/min : | 328 |
Modèle : | TBM | Débit : | 3 628 m3/h |
Nombre de pales : | 2 |
TABLEAU TECHNIQUE | |
Poids : | 127 kg |
Ampérage : | 19 A |
Puissance : | 9 kW |
Tour/min : | 328 |
Modèle : | TBM |
Débit : | 3 628 m3/h |
Nombre de pales : | 2 |
EN SAVOIR DAVANTAGE
Description technique :
A quoi ça sert ?

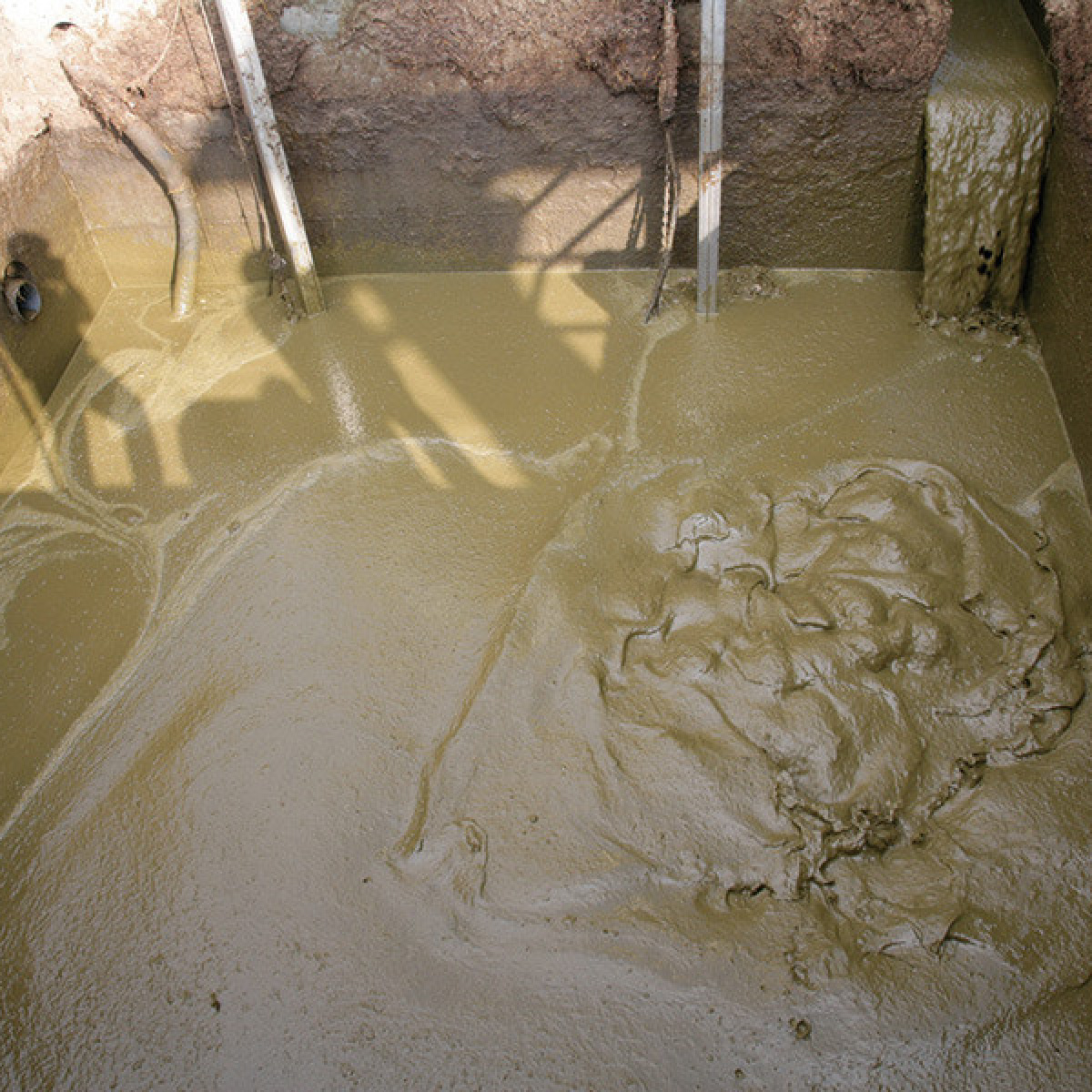

Le malaxeur permet d'homogénéiser le lisier avant son transfert.
Il évite le dépôt au fond de la fosse et vous permet de garder un volume utile plus important.
Un lisier plus homogène permettra aussi de rallonger la durée de vie de votre pompe.
Avantages :
- Robuste : corps en fonte, hélice en acier inoxydable, réducteur planétaire, faible vitesse de rotation des pâles
- S'adapte à des fosses de grandes profondeurs : immersion possible jusqu'à 20 mètres
- Supporte des lisiers chauds jusqu'à 40°C
- Protection du moteur grâce à sa sonde thermique (arrêt de sécurité avant surchauffe)
- Pâles autonettoyantes
Informations complémentaires :
Caractéristiques techniques :
- Malaxeur en fonte type TBM
- Rotation des pâles = 328 tr/min
- Profondeur d’immersion maximum de 20m
- Démarrage étoile triangle
- Puissance 9 kW
- Ampérage moteur : 19 A
- Stator 4N
Construction :
- Corps en fonte
- Hélice et 2 pâles en acier inoxydable
- Garniture mécanique en laiton
- Réducteur planétaire avec roue dentée, trempée et rectifiée
- Sonde thermique
- Equipé de 10 mètres de câble
Moteur :
- Moteur équipé d'un rotor à cage d'écureuil
- Protection moteur IP68

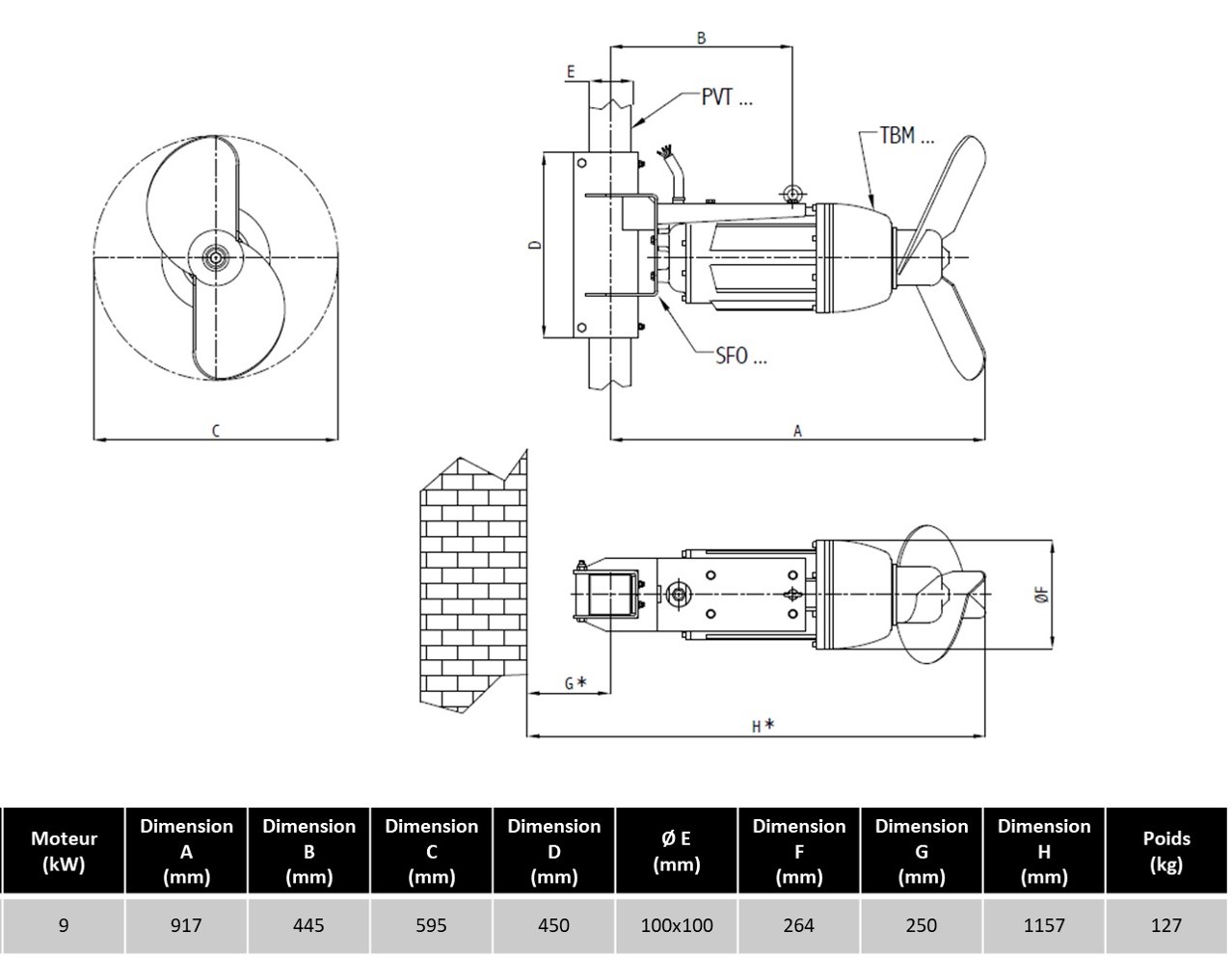

A = Longueur axe potence / hélice : 917
B = Axe potence / anneau de levage : 445
C = Diamètre de l'hélice : 595
D = Hauteur de support : 450
E = Diamètre de la potence : 100*100
F = Diamètre du malaxeur : 264
G = Longueur axe potence / mur : 250
H = Longueur mur / avant de l'hélice : 1157

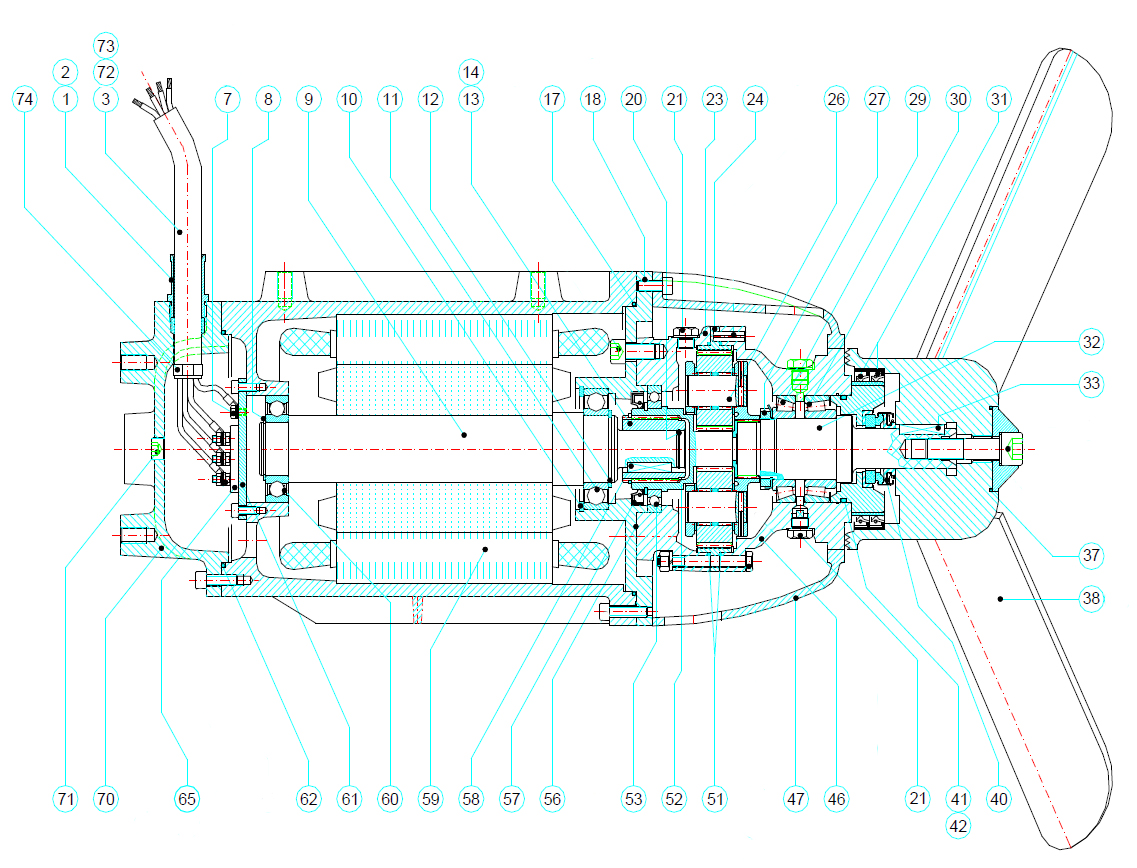

VUES ÉCLATÉES
VUES ECLATEES DU PRODUIT
REPERE | CODE | DESIGNATION | QTE / MACHINE |
DISPONIBILITE |
01 | 555014 | PRESSE ETOUPE N°23 POUR PPE PTS5,5-100 | 1 | EN STOCK |
02 | 555015 | GARNITURE DE PRESSE-ETOUPE N°24 PR PPE PTS5,5-100 | 1 | EN STOCK |
03 | 555016 | METRE DE CABLE ELECTRIQUE N°25 POUR PPE PTS5,5-100 | 10 | EN STOCK |
07 | 320286 | BORNIER | 1 | SUR COMMANDE |
09 | 320400 | ROTOR TRIPHASE POUR PPE 849094 | 1 | SUR COMMANDE |
10 | 320375 | CIRCLIPS INTERIEUR 90 UNI 7437 HAUTE RESISTANCE | 1 | SUR COMMANDE |
11 | 320376 | ROULEMENT 6210 2 Z | 1 | EN STOCK |
13 | 322073 | ENGRENAGE COUPLEUR ARBRE MOTEUR/BOITE DE VITESSE TBM4KW | 1 | SUR COMMANDE |
14 | 320361 | CIRCLIPS EXTERIEUR D 50 UNI 7435 HAUTE RESISTANCE | 1 | EN STOCK |
17 | 555019 | JOINT O-RING N°44 POUR PPE PTS5,5-100 | 1 | EN STOCK |
18 | 320377 | PALIER DE SUPPORT | 1 | SUR COMMANDE |
20 | 812061 | CIRCLIPS POUR MALAXEUR 2,2 A 9KW | 1 | SUR COMMANDE |
21 | 812064 | BOUCHON POUR MALAXEUR 2,2 A 9KW | 4 | SUR COMMANDE |
23 | 812040 | BRIDE D'ENTREE POUR MALAXEUR 2,2 A 9KW | 1 | SUR COMMANDE |
24 | 322074 | COURONNE D'ENGRENAGE POUR MALAXEUR 4KW | 1 | SUR COMMANDE |
26 | 322067 | ENGRENAGE PLANETAIRE POUR POUR PTH | 1 | SUR COMMANDE |
27 | 320197 | CIRCLIPS EXTERIEUR D40 UNI 7435 HAUTE RESISTANCE | 1 | EN STOCK |
29 | 345061 | ROULEMENT N°26 POUR MALXEUR 42098 | 1 | EN STOCK |
30 | 345060 | ROULEMENT N°29 POUR MALXEUR 42098 | 1 | EN STOCK |
31 | 159393 | BAGUE DE TENUE D.100x120x12 | 2 | EN STOCK |
32 | 322081 | ARBRE HELICE POUR MALAXEUR 2,2 A 9KW | 1 | SUR COMMANDE |
37 | 106078 | JOINT O-RING DE MALAXEUR 4KW POUR HELICE REP:32 | 1 | EN STOCK |
38 | 320401 | HELICE POUR MALAXEUR 849094 | 1 | SUR COMMANDE |
40 | 106079 | GARNITURE MECANIQUE REP38 POUR MALAXEUR 4KW | 1 | EN STOCK |
41 | 320366 | ENTRETOISE DE GARNITURE MECANIQUE | 1 | EN STOCK |
42 | 106080 | JOINT O-RING DE MALAXEUR 4KW POUR LE NEZ REP:40 | 1 | EN STOCK |
46 | 164959 | PALIER POUR POMPE TBM 2,2 3 4KW | 1 | SUR COMMANDE |
47 | 320381 | CARTER AVANT MOTEUR TBM 5,5 7,5 9/4 | 1 | SUR COMMANDE |
51 | 345059 | JOINT O-RING POUR MALXEUR 4/4 N°48 | 2 | EN STOCK |
52 | 812060 | PIGNON POUR MALAXEUR 2,2 A 9KW | 1 | SUR COMMANDE |
53 | 345062 | ROULEMENT N°16 POUR MALXEUR 42098 | 1 | EN STOCK |
56 | 812063 | JOINT POUR MALAXEUR 2,2 A 15KW | 1 | EN STOCK |
57 | 168740 | JOINT SPI DE BOITE DE VITESSE POUR MALAXEUR 18,5 KW | 1 | EN STOCK |
58 | 320367 | CLAVETTE | 1 | EN STOCK |
59 | 320216 | STATOR POUR PTS 9/100 ET TBM 42103 | 1 | SUR COMMANDE |
60 | 555018 | ROULEMENT RADIAL N°40 POUR PPE PTS5,5-100 | 1 | EN STOCK |
61 | 812001 | PLAQUE DE BORNIER POUR MALAXEUR 5,5KW A 9KW | 1 | SUR COMMANDE |
62 | 555017 | JOINT O-RING N°39 POUR PPE PTS5,5-100 | 1 | EN STOCK |
65 | 812059 | BORNIER POUR MALAXEUR 5,5 A 9KW | 1 | SUR COMMANDE |
70 | 320205 | COUVERCLE MOTEUR VERSION HORIZONTALE | 1 | SUR COMMANDE |
71 | 555021 | BOUCHON N°47 POUR PPE PTS5,5-100 | 1 | SUR COMMANDE |
72 | 810845 | GAINE DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW | 1 | EN STOCK |
73 | 810846 | JOINT DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW | 1 | EN STOCK |
74 | 812058 | ATTACHE DE CABLE POUR MALAXEUR 5,5 A 9KW | 1 | SUR COMMANDE |
