POMPE DE RELEVAGE COUTEAUX
Code 854103
Supporte une eau chargée de particules solides et matières fibreuses
Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
POMPE DE RELEVAGE COUTEAUX
HORIZONTALE 380V 4KW DN100
Réf. 854103
Identifiants incorrects
Connectez-vous pour connaître votre prix
Vous n'avez pas de compte ?
Créez un compte distributeur
Accessoires conseillés
Sélectionnez un ou plusieurs accessoires pour les ajouter à votre panier
Connectez-vous pour ajouter au panier
Tableau technique
Tour/min :
1450
Tension :
380 V
DNR :
100
Modèle :
PTS 100
Couplage :
Etoile
Hauteur :
677 mm
Largeur :
436 mm
Poids :
88 kg
Utilisé sur pompe :
1 450
Hauteur d'axe (mm) :
80 mm
Débit max :
1800 l/min
Granulométrie max :
28 mm
HMT max :
9,80 mètres
Ampérage :
9,10 A
Puissance :
4 kW
Longueur :
345
Taux de matière sèche max :
9 %
Type de roue :
Couteau contre couteau
Documents relatifs au produit
Notice
Format PDF | 2.52 Mb
Courbe
Format JPG | 1.6 Mb
Plan d'encombrement
Format JPG | 921.08 Kb
Avantages produits
A quoi ça sert ?

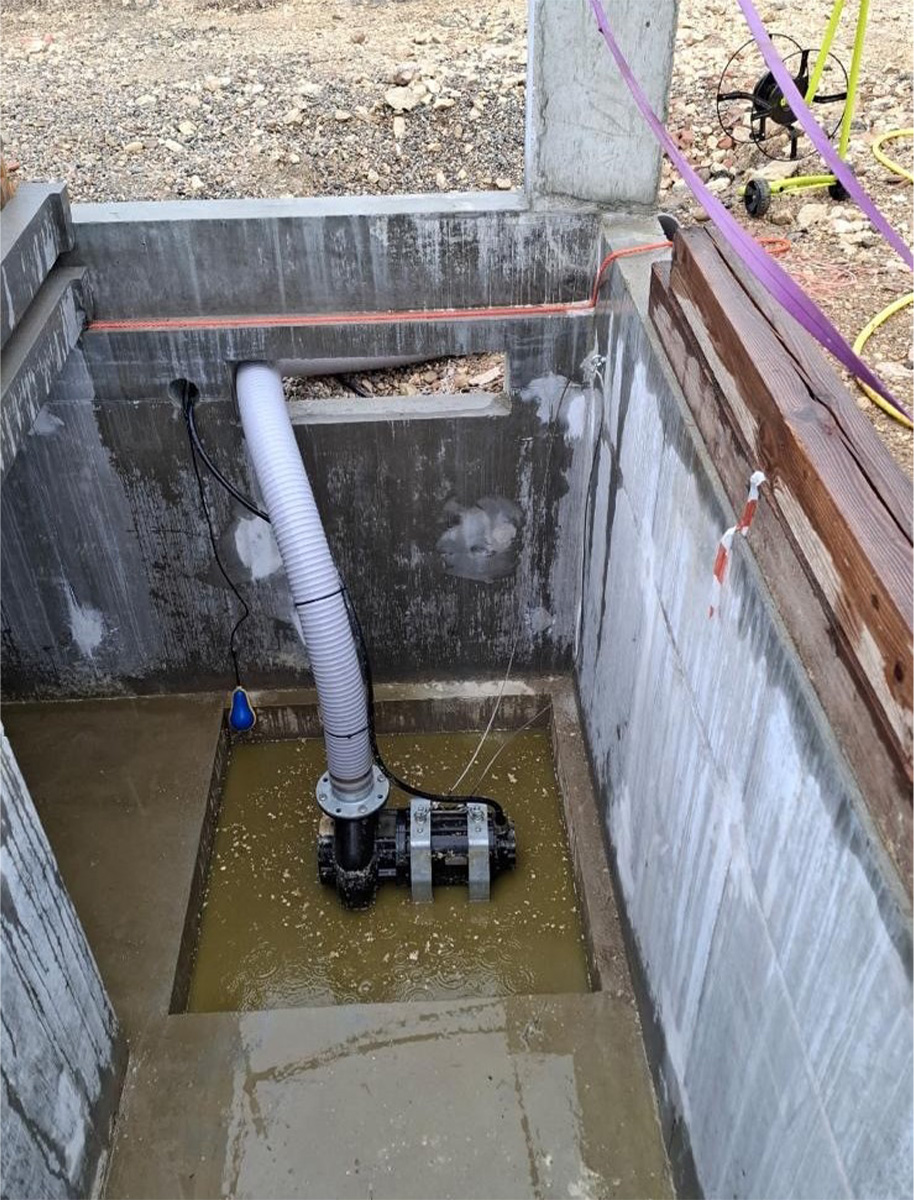

Relever des eaux très chargées dans des applications agricoles (lisier, …)
Application : Elevage
Avantages :
Supporte une eau chargée de particules solides et matières fibreuses
Broye toutes les particules dès leur entrée dans la pompe grâce à ses couteaux et contre-couteaux
Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Profondeur d'immersion maximale : 20 mètres
> DNR : 3" / DN80
> Granulométrie maximum : 28 mm
> Taux de matière sèche maximum : 12%
> Plage de pH du liquide pompé : 5÷12
> Hauteur de refoulement maximale : 9,8 mètres
Traitement spécifique possible sur demande (notamment pour des applications avec farine de paille)
Cadre d'utilisation :
> Eaux chargées de particules solides
> Usage intensif
> Doit travailler en immersion complète dans le liquide pompé (qui assure de l'extérieur le refroidissement du moteur)
> Température du liquide à pomper : maximum 40°C
> Profondeur d'immersion maximale : 20 mètres
> DNR : 3" / DN80
> Granulométrie maximum : 28 mm
> Taux de matière sèche maximum : 12%
> Plage de pH du liquide pompé : 5÷12
> Hauteur de refoulement maximale : 9,8 mètres
Description technique
Caractéristiques techniques :
Construction
Pompe dilacératrice en fonte
Couteaux en acier au chrome vanadium facilement interchangeables
Arbre moteur en acier inoxydable
Garniture mécanique en carbure de silicium côté hydraulique, garniture mécanique côté moteur
Livré avec 10 mètres de câble
Moteur
Triphasé, bobinage 380V - 50 Hz
Rotor à cage d'écureuil
3 sondes thermiques incorporées dans le bobinage du moteur pour une protection au-delà de 132°C
Vitesse de rotation : 1 450 tours / minute
Indice de protection IP68 - classe F
Livré sans raccord
Nous vous conseillons de prévoir une protection thermique et/ou manque d’eau pour cette pompe
Disponible sur demande pour des applications avec farine de paille (existe avec un revêtement spécifique en nickel résistant aux liquides acides ; gamme NP)
ACCESSOIRES CONSEILLES :
483160 COLLIER DE SERRAGE TOURILLON W1 ACIER ZINGUE Ø 104 - 112 x 2
162227 5 METRES DE TUYAU LISIER Ø 100
105171 KIT DE RACCORDEMENT DROIT ROND/CANNELE GALVA Ø 100
854610 CHÂSSIS SOUTIEN GALVA HORIZONTAL POUR POMPE DN80
817452 COFFRET DE COMMANDE POUR POMPE OU MALAXEUR DE 2,2KW A 5,5KW
811133 SONDE DE NIVEAU A LISIER
817110 KIT ACCESSOIRES
Vues éclatées
Repère
Code
Stock
Libellé
04
En stock
BLOC PORTE LAME PTH65A N°47
05
En stock
COUTEAU N°43 POUR PPE PTH65A
08
Sur commande
TURBINE POUR POMPE PTS 4-100 REFERENCE 854103
09
En stock
GARNITURE MECANIQUE INFERIEURE
12
En stock
GARNITURE MECANIQUE SUPERIEURE POUR PPE 102758
17
Sur commande
PALIER DE SUPPORT
18
En stock
JOINT O-RING INF MOTEUR TBM ET PTS 2,2 3 4 KW
19
En stock
ROULEMENT 3207 2Z
20
En stock
CIRCLIP EXTÉRIEUR Ø35x1,5 C70 DIN471
21
En stock
STATOR TRIPHASE POUR PTS4/80 ET 4/100 ET TBM 4/4
22
En stock
ROULEMENT SUP. POUR MALXEUR OU POMPE
25
Sur commande
SUPPORT BORNIER ELECTRIQUE POMPE 102758
26
Sur commande
BORNIER ELECTRIQUE POUR POMPE 102758 SANS ECROU
32
En stock
PRESSE ETOUPE POUR MALAXEUR
33
En stock
GARN P-E TBM PTS 2,2 3 4/80 - 1,5 2,2/6 - 2,2 3 4/4
34
En stock
METRE DE CABLE ELECTRIQUE POUR PTS ET TBM 2,2-3-4 KW
38
Sur commande
COUVERCLE MOTEUR VERSION HORIZONTALE
39
En stock
JOINT O-RING POUR MALXEUR 4/4 N°63
42
Sur commande
BORNIER
44
Sur commande
ROTOR TRIPHASE POUR PTS 4/80 ET PTS 4/100
45
Sur commande
BRIDE DE GARNITURE MECANIQUE
46
En stock
JOINT O-RING ENTRETOISE DE GARNITURE PTS 2,2 3 4 K
51
En stock
JOINT ORING POUR PPE PTS 4/100
52
Sur commande
BOUCHON N°47 POUR PPE PTS5,5-100
54
Sur commande
CONTRE-ECROU POUR PTS 2,2 3 4/80 ET PTS 4/100
55
En stock
CIRCLIP EXTÉRIEUR Ø30x1,5 C70 DIN471
56
Sur commande
CORPS DE PPE N°50 POUR PPE PTS5,5-100
57
Sur commande
CLAVETTE
58
En stock
CONVOYEUR POUR POMPE PTS 4-100 REFERENCE 854103
61
En stock
PLATEAU D'ASPIRATION POUR PPE PTS5,5-100
63
Sur commande
CLAVETTE
66
En stock
GAINE DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
67
En stock
JOINT DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
70
Sur commande
ATTACHE DE CABLE POUR MALAXEUR 2,2 & 3KW
74
En stock
CLAVETTE POUR POMPE PTS4-80
04
En stock
125016
BLOC PORTE LAME PTH65A N°47
05
En stock
125013
COUTEAU N°43 POUR PPE PTH65A
08
Sur commande
320252
TURBINE POUR POMPE PTS 4-100 REFERENCE 854103
09
En stock
157911
GARNITURE MECANIQUE INFERIEURE
12
En stock
157912
GARNITURE MECANIQUE SUPERIEURE POUR PPE 102758
17
Sur commande
320236
PALIER DE SUPPORT
18
En stock
320222
JOINT O-RING INF MOTEUR TBM ET PTS 2,2 3 4 KW
19
En stock
320227
ROULEMENT 3207 2Z
20
En stock
320228
CIRCLIP EXTÉRIEUR Ø35x1,5 C70 DIN471
21
En stock
320250
STATOR TRIPHASE POUR PTS4/80 ET 4/100 ET TBM 4/4
22
En stock
345057
ROULEMENT SUP. POUR MALXEUR OU POMPE
25
Sur commande
322033
SUPPORT BORNIER ELECTRIQUE POMPE 102758
26
Sur commande
322034
BORNIER ELECTRIQUE POUR POMPE 102758 SANS ECROU
32
En stock
484147
PRESSE ETOUPE POUR MALAXEUR
33
En stock
320245
GARN P-E TBM PTS 2,2 3 4/80 - 1,5 2,2/6 - 2,2 3 4/4
34
En stock
320232
METRE DE CABLE ELECTRIQUE POUR PTS ET TBM 2,2-3-4 KW
38
Sur commande
320234
COUVERCLE MOTEUR VERSION HORIZONTALE
39
En stock
345056
JOINT O-RING POUR MALXEUR 4/4 N°63
42
Sur commande
320286
BORNIER
44
Sur commande
320251
ROTOR TRIPHASE POUR PTS 4/80 ET PTS 4/100
45
Sur commande
320224
BRIDE DE GARNITURE MECANIQUE
46
En stock
320226
JOINT O-RING ENTRETOISE DE GARNITURE PTS 2,2 3 4 K
51
En stock
320258
JOINT ORING POUR PPE PTS 4/100
52
Sur commande
555021
BOUCHON N°47 POUR PPE PTS5,5-100
54
Sur commande
320242
CONTRE-ECROU POUR PTS 2,2 3 4/80 ET PTS 4/100
55
En stock
320229
CIRCLIP EXTÉRIEUR Ø30x1,5 C70 DIN471
56
Sur commande
555023
CORPS DE PPE N°50 POUR PPE PTS5,5-100
57
Sur commande
320210
CLAVETTE
58
En stock
320259
CONVOYEUR POUR POMPE PTS 4-100 REFERENCE 854103
61
En stock
156218
PLATEAU D'ASPIRATION POUR PPE PTS5,5-100
63
Sur commande
320260
CLAVETTE
66
En stock
810845
GAINE DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
67
En stock
810846
JOINT DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW
70
Sur commande
812062
ATTACHE DE CABLE POUR MALAXEUR 2,2 & 3KW
74
En stock
320243
CLAVETTE POUR POMPE PTS4-80
