Photo non contractuelle

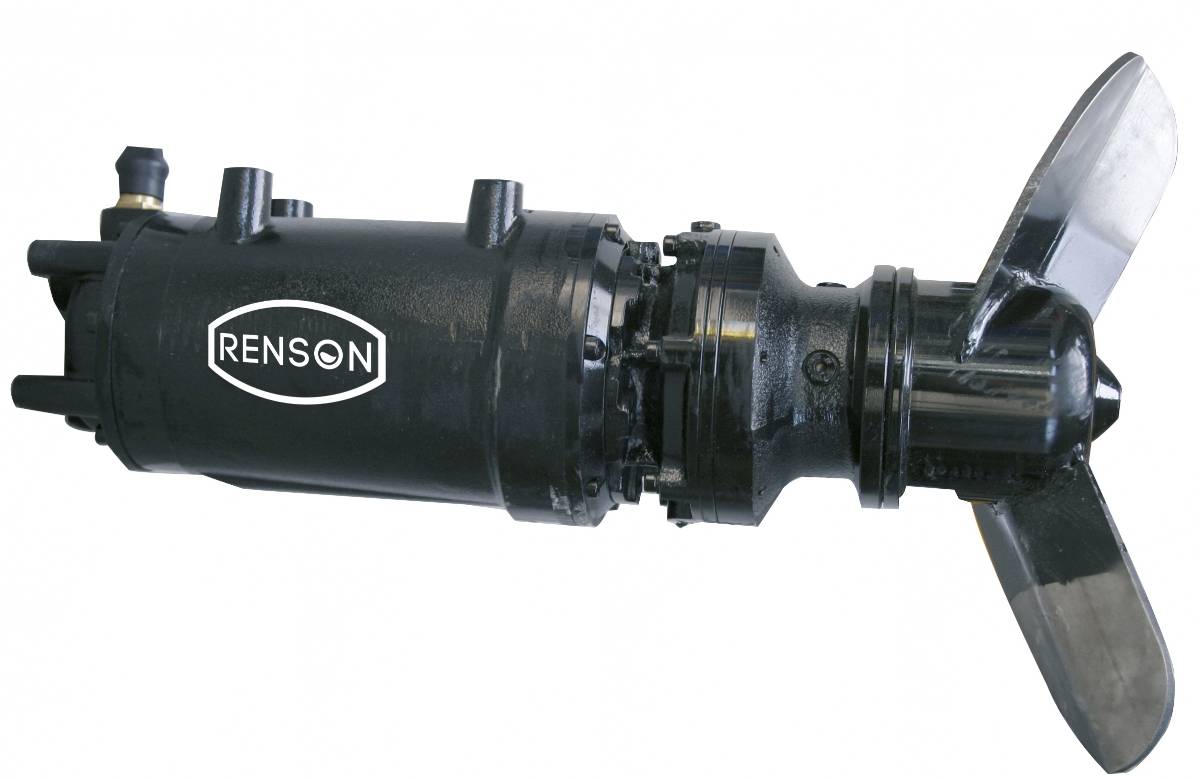

MALAXEUR 4 POLES 2,2KW

TABLEAU TECHNIQUE
Poids :77 kgAmpérage :5 A
Puissance :2,20 kWTour/min :323

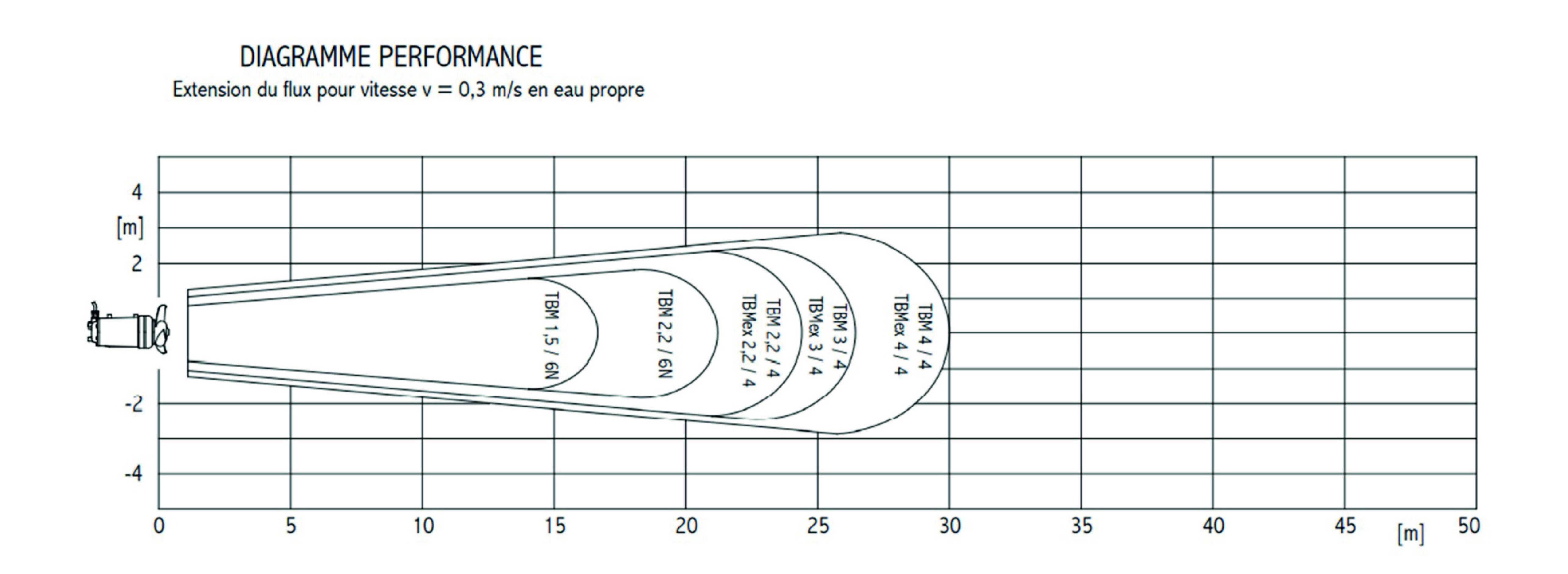

Modèle :TBM Débit :1 333 m3/h
Nombre de pales :2
TABLEAU TECHNIQUE
Poids :77 kg
Ampérage :5 A
Puissance :2,20 kW
Tour/min :323
Modèle :TBM
Débit :1 333 m3/h
Nombre de pales :2

EN SAVOIR DAVANTAGE

Description technique :


A quoi ça sert ?

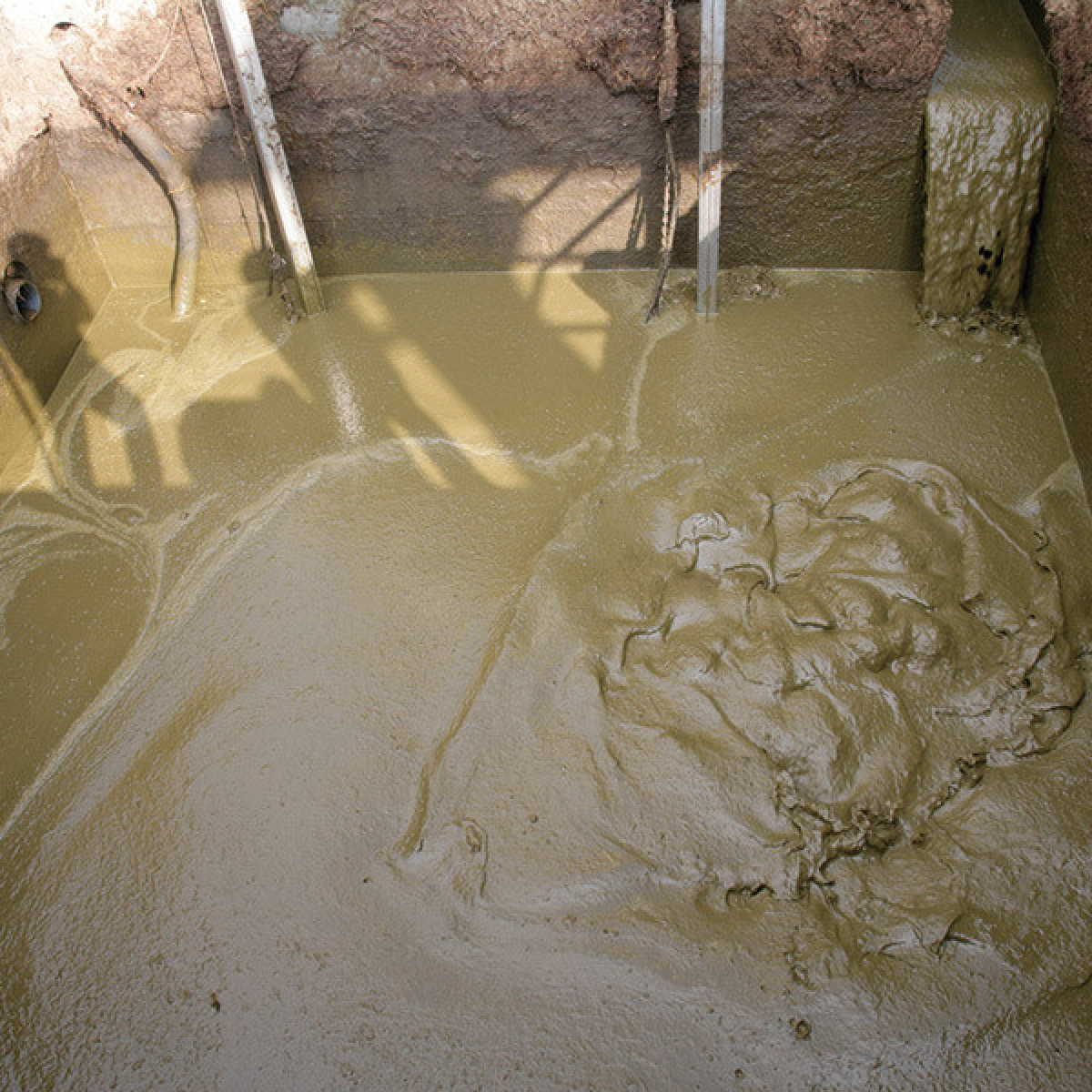

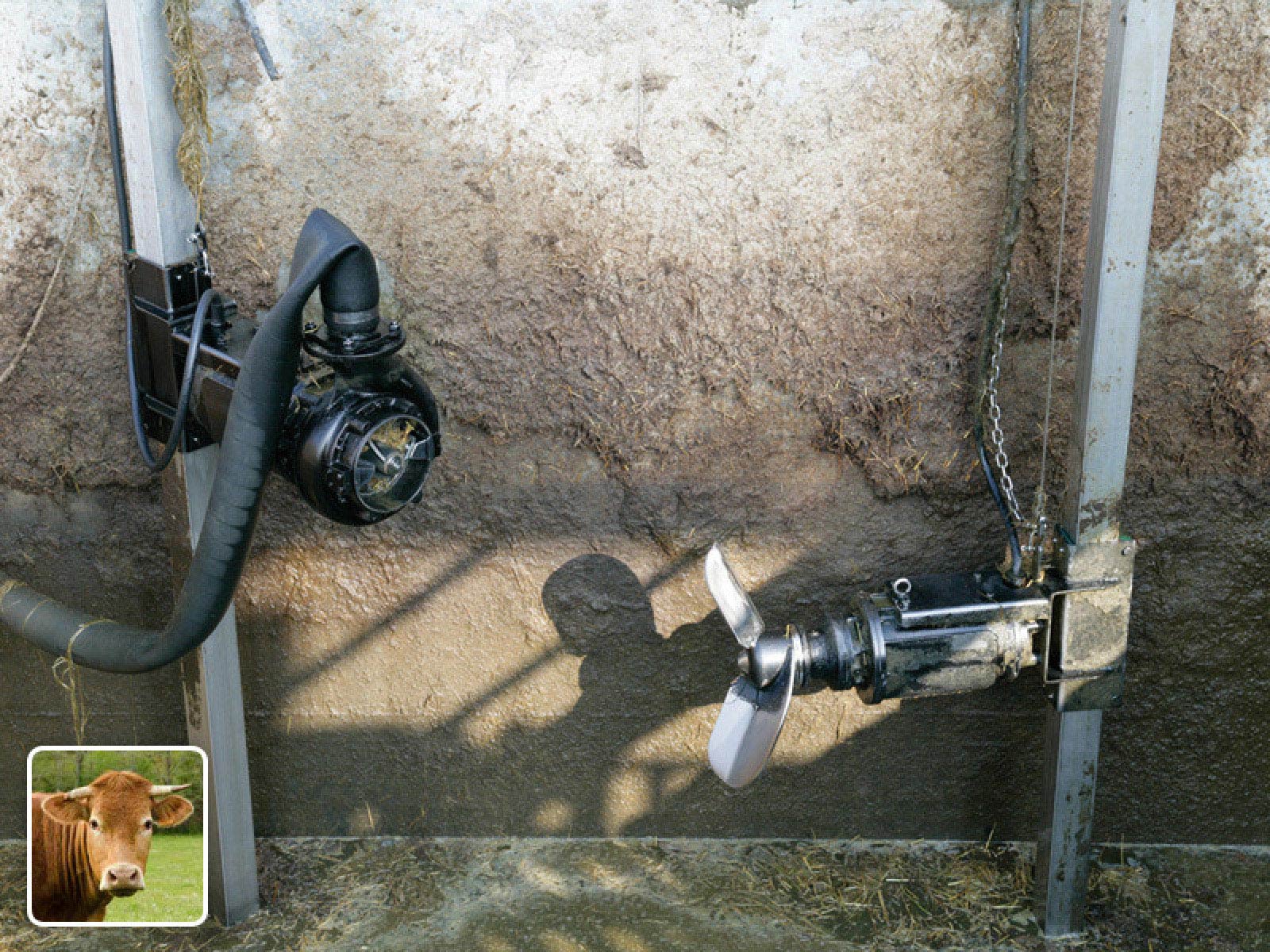

Le malaxeur permet d'homogénéiser le lisier avant son transfert.
Il évite le dépôt au fond de la fosse et vous permet de garder un volume utile plus important.
Un lisier plus homogène permettra aussi de rallonger la durée de vie de votre pompe.

Avantages :
- Robuste : corps en fonte, hélice en acier inoxydable, réducteur planétaire, faible vitesse de rotation des pâles

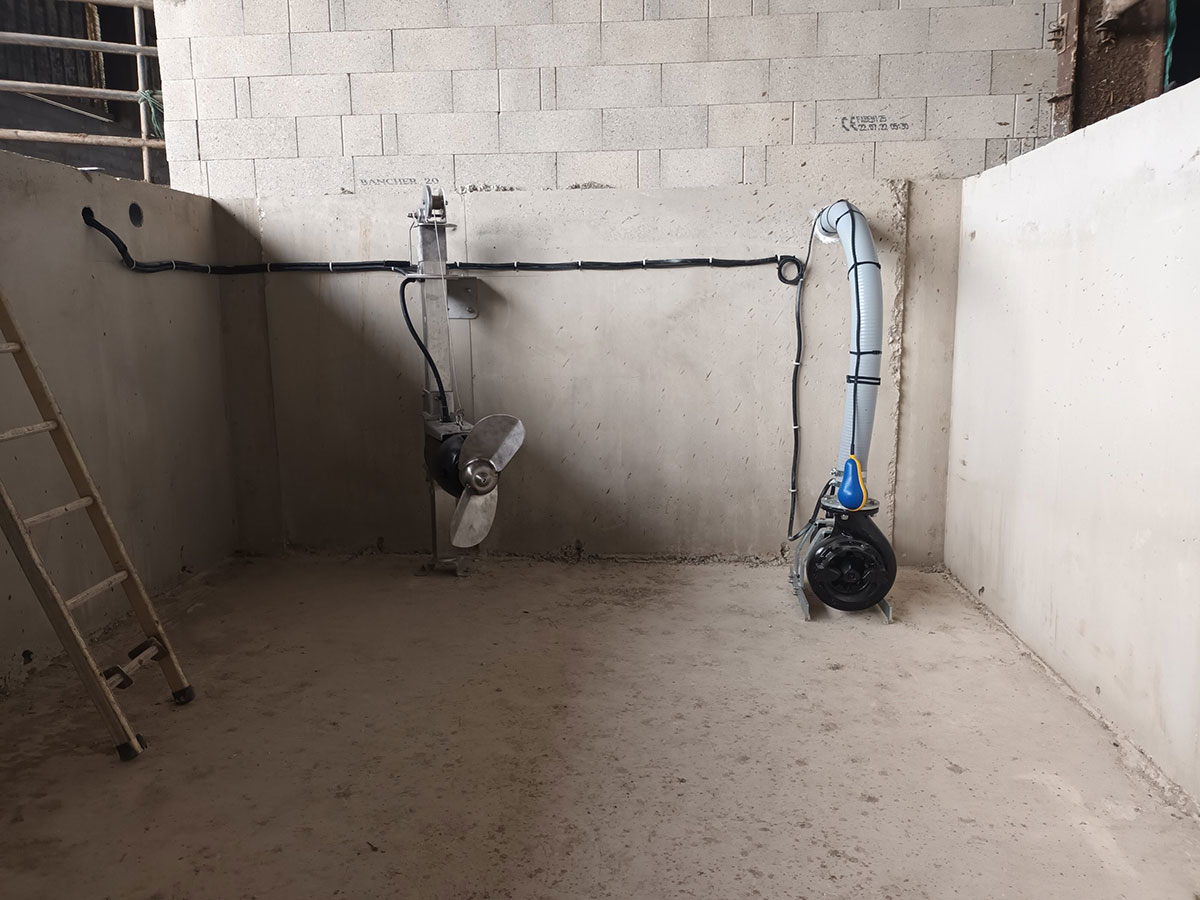

- S'adapte à des fosses de grandes profondeurs : immersion possible jusqu'à 20 mètres
- Supporte des lisiers chauds jusqu'à 40°C
- Protection du moteur grâce à sa sonde thermique (arrêt de sécurité avant surchauffe)
- Pâles autonettoyantes

Informations complémentaires :


Caractéristiques techniques :
- Malaxeur en fonte type TBM
- Rotation des pâles = 323 tr/min
- Profondeur d’immersion maximum de 20 mètres
- Démarrage direct
- Puissance 2,2 kW
- Ampérage moteur : 5,3 A
- Stator 4N

Construction :
- Corps en fonte
- Hélice et 2 pâles en acier inoxydable
- Garniture mécanique en laiton
- Réducteur planétaire avec roue dentée, trempée et rectifiée
- Sonde thermique
- Equipé de 10 mètres de câble

Moteur :
- Moteur équipé d'un rotor à cage d'écureuil
- Protection moteur IP68

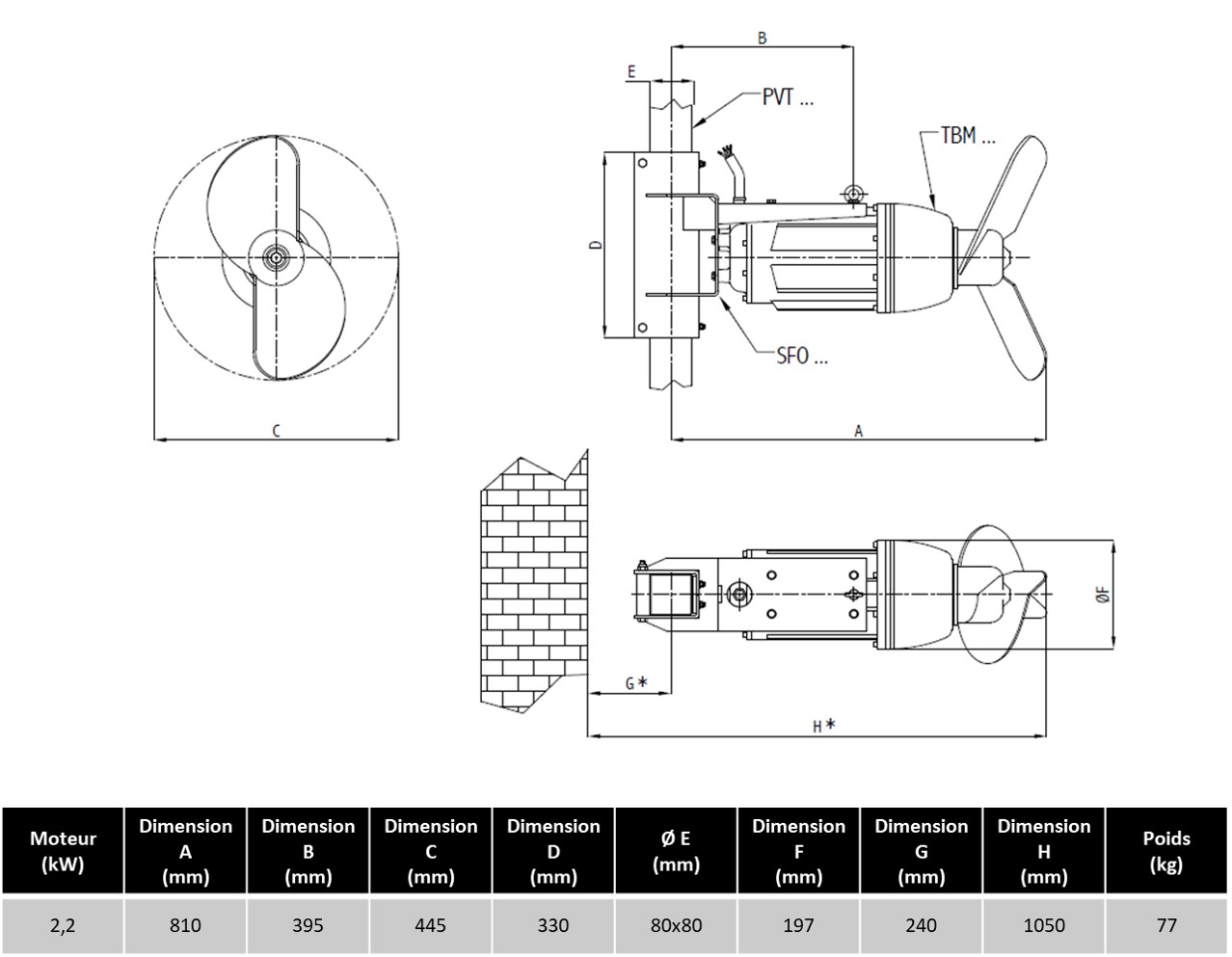

A = Longueur axe potence / hélice : 810
B = Axe potence / anneau de levage : 395
C = Diamètre de l'hélice : 445
D = Hauteur de support : 330
E = Diamètre de la potence : 80*80
F = Diamètre du malaxeur : 197
G = Longueur axe potence / mur : 240
H = Longueur mur / avant de l'hélice : 1050

DOCUMENTS RELATIFS AU PRODUIT
Ici, retrouvez l'ensemble des documents relatifs à votre produit.
1 - Je choisis le document souhaité en cliquant sur ▼
2 - Je clique sur le bouton "Télécharger" pour obtenir le document
Télécharger

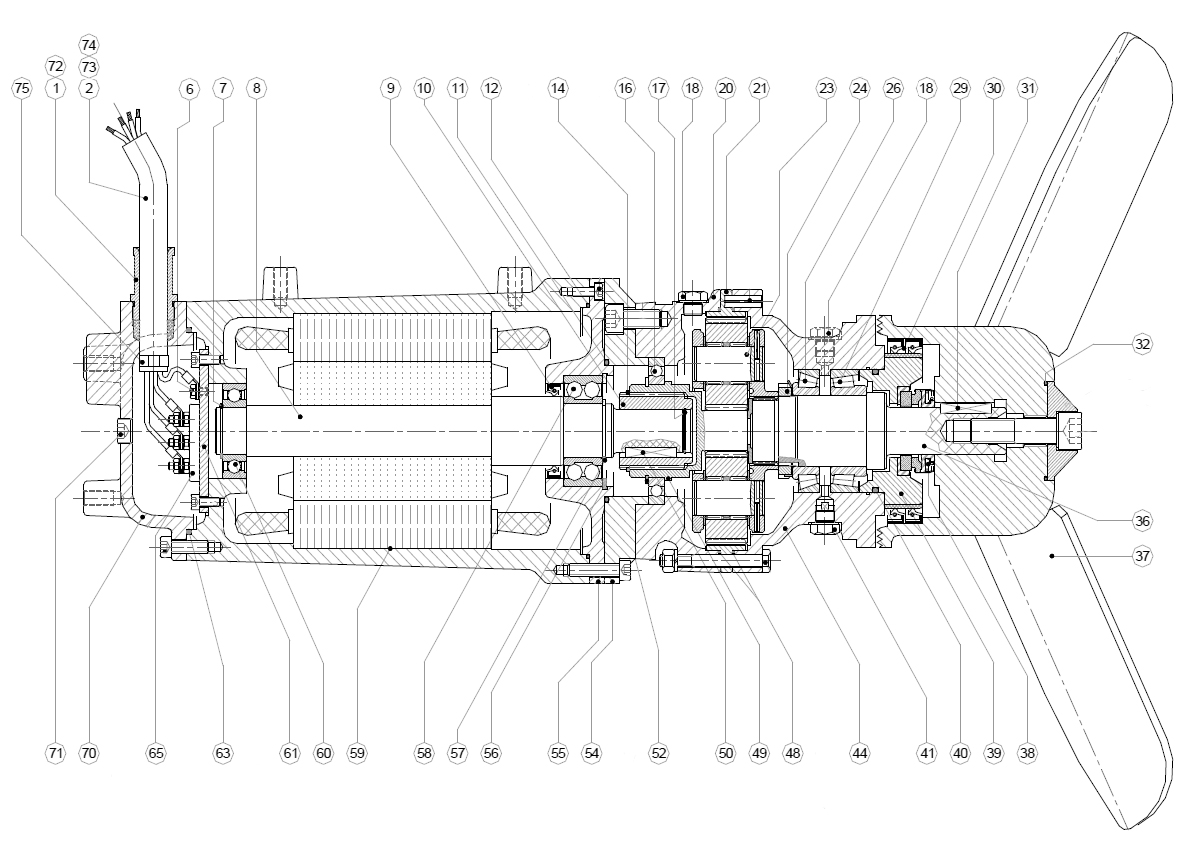

VUES ÉCLATÉES

VUES ECLATEES DU PRODUIT.




REPERE CODE DESIGNATION QTE /
MACHINE
DISPONIBILITE
01 484147 PRESSE ETOUPE POUR MALAXEUR 1
EN STOCK
02 320232 METRE DE CABLE ELECTRIQUE POUR PTS ET TBM2,2-3-4 KW 10
EN STOCK
06 320286 BORNIER 1
SUR COMMANDE
07 320229 CIRCLIPS EXTERIEUR D30 UNI 7435 HAUTE RESITANCE 1
EN STOCK
08 320360 ROTOR TRIPHASE POUR PPE 849095 1
SUR COMMANDE
09 345064 JOINT O-RING POUR MALXEUR 4/4 N°9 1
EN STOCK
10 322073 ENGRENAGE COUPLEUR ARBRE MOTEUR/BOITE DE VITESSE TBM4KW 1
SUR COMMANDE
11 345063 JOINT O-RING POUR MALXEUR 4/4 N°11 1
EN STOCK
12 320222 JOINT O-RING INF MOTEUR TBM ET PTS 2,2 3 4 KW 1
EN STOCK
14 320361 CIRCLIPS EXTERIEUR D 50 UNI 7435 HAUTE RESISTANCE 1
EN STOCK
16 345062 ROULEMENT N°16 POUR MALXEUR 42098 1
EN STOCK
17 812061 CIRCLIPS POUR MALAXEUR 2,2 A 9KW 1
SUR COMMANDE
20 812040 BRIDE D'ENTREE POUR MALAXEUR 2,2 A 9KW 1
SUR COMMANDE
21 322074 COURONNE D'ENGRENAGE POUR MALAXEUR 4KW 1
SUR COMMANDE
23 322067 ENGRENAGE PLANETAIRE POUR POUR PTH 1
SUR COMMANDE
26 345061 ROULEMENT N°26 POUR MALXEUR 42098 1
EN STOCK
29 345060 ROULEMENT N°29 POUR MALXEUR 42098 1
EN STOCK
30 159393 BAGUE DE TENUE D.100x120x12 2
EN STOCK
32 106078 JOINT O-RING DE MALAXEUR 4KW POUR HELICE REP:32 1
EN STOCK
36 322081 ARBRE HELICE POUR MALAXEUR 2,2 A 9KW 1
SUR COMMANDE
37 320365 HELICE POUR MALAXEUR 849095 1
SUR COMMANDE
38 106079 GARNITURE MECANIQUE REP38 POUR MALAXEUR 4KW 1
EN STOCK
39 320366 ENTRETOISE DE GARNITURE MECANIQUE 1
EN STOCK
40 106080 JOINT O-RING DE MALAXEUR 4KW POUR LE NEZ REP:40 1
EN STOCK
41 812064 BOUCHON POUR MALAXEUR 2,2 A 9KW 1
SUR COMMANDE
44 164959 PALIER POUR POMPE TBM 2,2 3 4KW 1
SUR COMMANDE
48 345059 JOINT O-RING POUR MALXEUR 4/4 N°48 2
EN STOCK
49 812060 PIGNON POUR MALAXEUR 2,2 A 9KW 1
SUR COMMANDE
50 320367 CLAVETTE 1
EN STOCK
52 812063 JOINT POUR MALAXEUR 2,2 A 15KW 1
EN STOCK
54 320369 BRIDE D'ACCOUPLEMENT 1
SUR COMMANDE
55 320368 PALIER DE SUPPORT 1
SUR COMMANDE
56 320306 CIRCLIPS INTERIEUR D 72 UNI 7437 HAUTE RESISTANCE 1
EN STOCK
57 320228 CIRCLIPS 1
EN STOCK
58 345058 ROULEMENT N°58 POUR MALXEUR 42098 1
EN STOCK
59 320225 STATOR TRIPHASE POUR TBM 2,2/4 ET PTS 2,2/80 1
SUR COMMANDE
60 345057 ROULEMENT SUP. POUR MALXEUR OU POMPE 1
EN STOCK
61 322033 SUPPORT BORNIER ELECTRIQUE POMPE 102758 1
SUR COMMANDE
63 345056 JOINT O-RING POUR MALXEUR 4/4 N°63 1
EN STOCK
65 322034 BORNIER ELECTRIQUE POUR POMPE 102758 SANS ECROU 1
SUR COMMANDE
70 320234 COUVERCLE MOTEUR VERSION HORIZONTALE 1
SUR COMMANDE
71 555021 BOUCHON N°47 POUR PPE PTS5,5-100 1
EN STOCK
72 320245 GARN P-E TBM PTS 2,2 3 4/80 - 1,5 2,2/6 - 2,2 3 4/4 1
EN STOCK
73 810845 GAINE DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW 1
EN STOCK
74 810846 JOINT DE CABLE D'ALIMENTATION POUR MALAXEUR 4 POLES 18,5KW 1
EN STOCK
75 812062 ATTACHE DE CABLE POUR MALAXEUR 2,2 & 3KW 1
SUR COMMANDE
