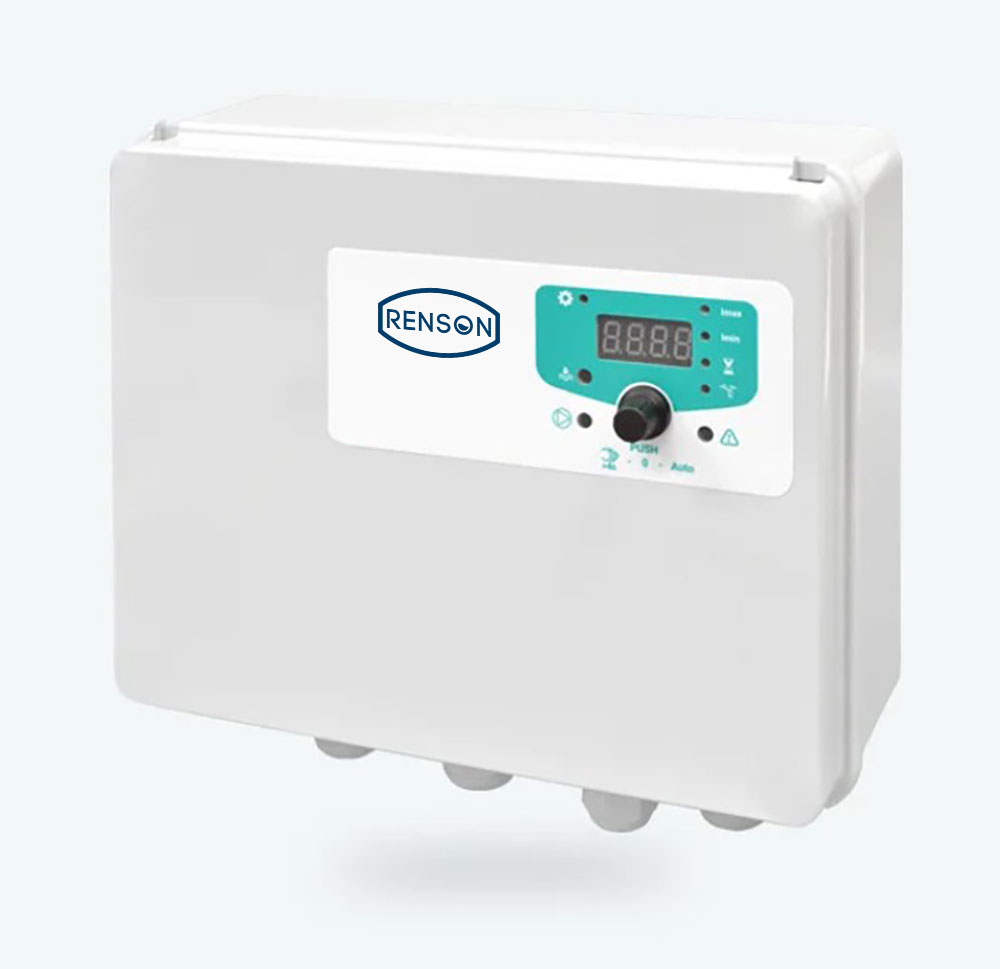

COFFRET MANQUE EAU
Code 104413
Protège votre pompe du fontionnement à sec
Intègre de nombreuses protections paramétrables (sur et sous charges, manque de phase, démarrages excessifs, ...)
Afficheur frontal avec indicateurs multiples (témoin de mise en route, alarme, niveau bas, intensité mini/maxi, ...)
COFFRET MANQUE EAU
BI TENSION 16A
Réf. 104413
Identifiants incorrects
Connectez-vous pour connaître votre prix
Client Renson, sans accès en ligne ?
Demander la création de votre compte web
Vous n'avez pas de compte client ?
Créez un compte distributeur
Tableau technique
Modèle :
V1N
Tension :
230 - 400 V
Ampérage :
16 A
Norme d'isolation :
IP 56
Poids :
1,80 kg
Documents relatifs au produit
Fiche technique
Format PDF
Code EAN
Format WEB
Notice
Format PDF | 2.9 Mb
Avantages produits
Alimentation : 230/400 VCA (sélectionnable) ±20 %, 50-60 Hz
Contact de sortie d'alarme : 5A – 250VAC
Réglage de surcharge (Amp.max) : 0,6
20,0 A
Réglage de sous-charge (Amp.min) : ARRÊT
0,5
19,8 A
Définir l'heure de réinitialisation : 3 minutes – 99h ou manuel
Ajuster le temps d'inhibition : 5-200 secondes (détecteur de débit)
Temps de saut de surcharge : 7 secondes
Temps de saut en sous-charge : 4 s. (20 s au démarrage)
Tension dans les sondes : 24 VCA
Sensibilité de la sonde : 10K ± 15% O
Entrée externe ON/OFF : Contact ou tension 6 à 400V VAC/VDC
Alarme et contact auxiliaire
AC1 : 2 A/250 VCA
AC11 : 1A/230 VAC
AC1 : 2 A/250 VCA
AC11 : 1A/230 VAC
Bornes de connexion de contrôle : 4mm2
Configuration presse-étoupe :
1xM20 (A)
1xM20 (M)
2xM16 (C)
1xM20 (A)
1xM20 (M)
2xM16 (C)
Dimensions : 225x255x110mm
Description technique
Conditions d'utilisation :
- Intensité maximale de la pompe : 16A
- Peut commander une pompe monophasée ou bien triphasée
A quoi ça sert ?

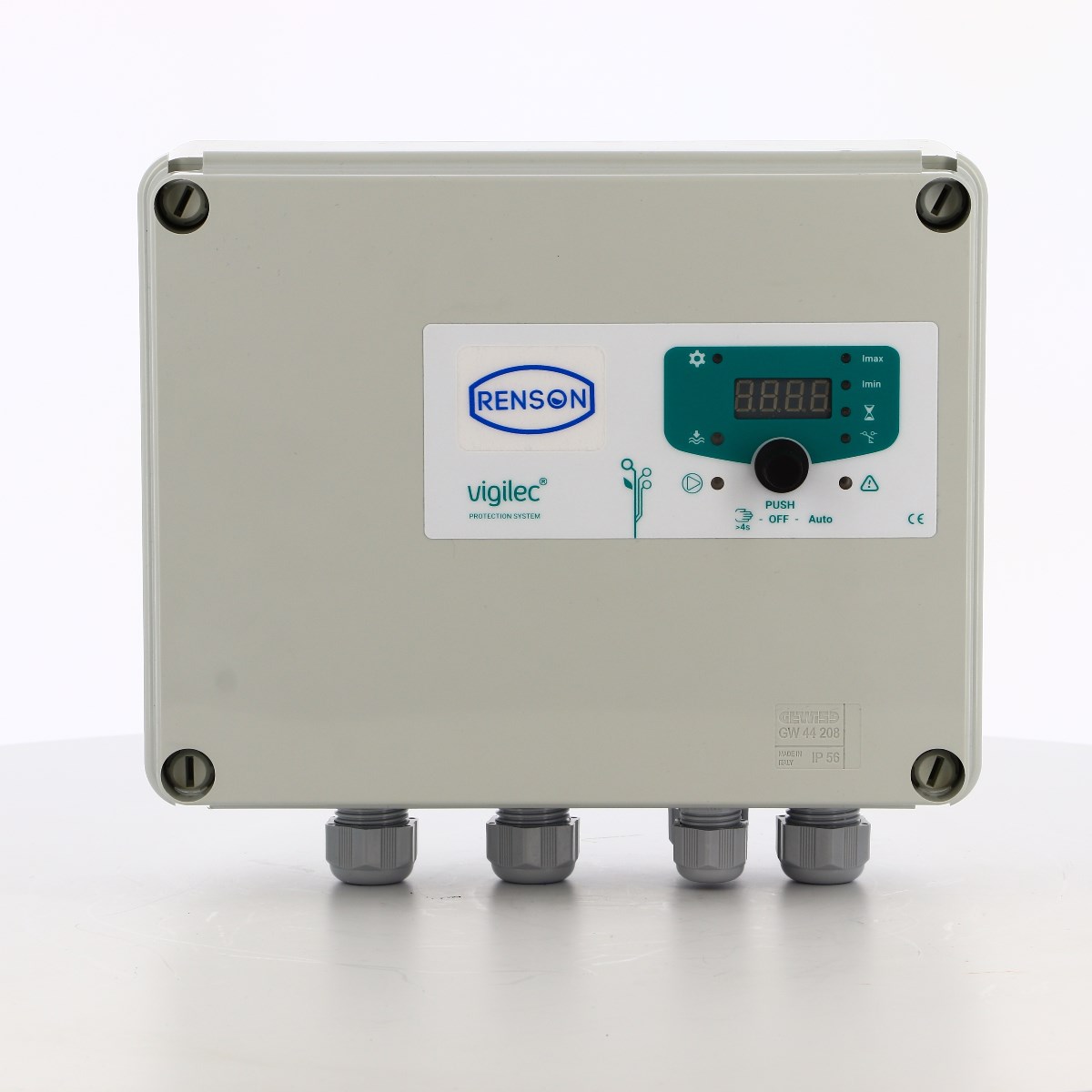

Le coffret Vigilec sert à commander une pompe de surface ou immergée pour faire de la vidange ou bien du remplissage.
Comment cela fonctionne-t-il ?
Le coffret gère 2 niveaux : un niveau haut et un niveau bas. Le coffret ainsi couplé à des organes de commande, permet de faire fonctionner et d'arreter automatiquement la pompe.
La gestion de commande peut se faire par différents organes : sonde, flotteur, pressostat, flussostat
Ces organes de commande sont à rajouter. Ils ne sont pas inclus dans le coffret.
- Intensité maximale de la pompe : 16A
- Peut commander une pompe monophasée ou bien triphasée
A quoi ça sert ?
Le coffret Vigilec sert à commander une pompe de surface ou immergée pour faire de la vidange ou bien du remplissage.
Comment cela fonctionne-t-il ?
Le coffret gère 2 niveaux : un niveau haut et un niveau bas. Le coffret ainsi couplé à des organes de commande, permet de faire fonctionner et d'arreter automatiquement la pompe.
La gestion de commande peut se faire par différents organes : sonde, flotteur, pressostat, flussostat
Ces organes de commande sont à rajouter. Ils ne sont pas inclus dans le coffret.
Le produit a été utilisé dans les réalisations suivantes
35310 Mordelles
GAEC de la Guichardais - 35310 Mordelles
Conception d'une installation sur-mesure de cuve tampon et de mise en pression pour assurer l'abreuvement dans une exploitation polyculture (laitière, porcine et céréalière) qui produit notamment 920 000L de lait pour 80 vaches à la traite.
